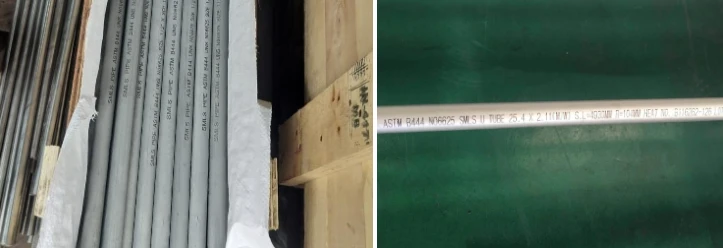

Бесшовная труба Inconel 625 ASTM B444представляет собой трубчатый продукт из никелевого-хромового-молибденового-ниобиевого сплава, обозначаемый какУНС N06625(W.Nr.2.4856), изготовленный в соответствии с ASTM B444 для бесшовных труб и трубок, используемых в аэрокосмической транспортировке жидкостей, структурных воздуховодах и периферийных системах двигателей. Он сочетает в себе минимум 58% никелевой матрицы с 20–23% хрома, 8–10% молибдена и 3,15–4,15% ниобия, что обеспечивает стойкость к хлоридной точечной коррозии (PREN ~ 47,5), стойкость к окислению до 980 градусов и прочность на разрыв до 827 МПа в холодном - рабочем состоянии. В этом руководстве описывается выбор класса 1 и класса 2, доступность размеров, требования к неразрушающему контролю, процедуры сварки и контрольные списки сертификации, которые помогут инженерам по закупкам в аэрокосмической отрасли принимать обоснованные решения о выборе поставщиков.
Запросить расценки на аэрокосмические трубы ASTM B444 и пакет отчетов по неразрушающему контролю
Что такое бесшовная труба Inconel 625 ASTM B444?
АСТМ Б444— это стандартная спецификация для бесшовных труб и трубок из сплава никеля-хрома-молибдена-колумбия (Ni-Cr-Mo-Cb), охватывающего UNS N06625 двух марок.Инконель 625— торговое название этого сплава Special Metals Corporation; общее обозначение — UNS N06625. Бесшовный производственный маршрут (экструзия + холодная пилгерная обработка/холодная вытяжка, отсутствие продольных сварных швов) имеет решающее значение для аэрокосмической отрасли, где обязательны структурная целостность-швов-без сварных швов и равномерная зернистая структура.
Сплав представляет собой твердую-марку, упрочненную на растворе -, он не требует дисперсионной-упрочняющей термообработки. Он поставляется в -отожженном состоянии (1093 градуса/2000 градусов по Фаренгейту) или в холодном-обработанном состоянии, готовый к изготовлению.Является ли Инконель никелевым сплавом?
Да, - с содержанием никеля более или равным 58 % Inconel 625 – это настоящий суперсплав на основе никеля-. Его прочность обусловлена матрицей Ni-Cr-Mo-Nb и выделениями карбидов на границах зерен, а не гамма--первичными или гамма--двойными-первичными фазами. Это упрощает изготовление по сравнению с дисперсионно-твердеющими марками, такими как Inconel 718.
Inconel 625 ASTM B444: выбор класса 1 и класса 2
ASTM B444 определяет два условия поставки. Выбор между классом 1 и классом 2 — это первое решение, которое должен принять инженер по закупкам в аэрокосмической отрасли, поскольку он напрямую влияет на номинальное давление, формуемость и путь сертификации:
| Параметр | Класс 1 (Холодная-обработка) | Класс 2 (отожженный раствор) |
|---|---|---|
| Состояние | Деформационная-закаленная (холодная-восстановленная) | Раствор отожжен при температуре 1093 градуса, охлаждение на воздухе/воде. |
| Предел прочности, мин | 827 МПа (120 фунтов на квадратный дюйм) | 655 МПа (95 фунтов на квадратный дюйм) |
| Предел текучести (0,2%), не менее | 415 МПа (60 фунтов на квадратный дюйм) | 310 МПа (45 фунтов на квадратный дюйм) |
| Удлинение 50 мм, мин | 30% | 30% |
| Твердость (типичная) | 25–35 HRС | Меньше или равно 20 HRC (~95 HRB) |
| Лучшее для | Линии подачи жидкости-под высоким давлением | Формовка, гибка, сварка-трудоемких деталей |
| Вариант использования в аэрокосмической отрасли | Топливные и гидравлические линии двигателя, каналы высокого-давления | Кожухи выхлопной системы, структурные воздуховоды, кронштейны |
| Термическая обработка после-сварки | Не требуется | Не требуется |
Правило выбора:Если во время изготовления труба будет согнута, развальцована или подвергнута обширной сварке, выберите класс 2 (отожженный) для обеспечения максимальной пластичности. Если трубка используется-для прямых участков высокого-давления, укажите класс 1 (холодная-обработка) для более высокой прочности и номинального давления. Обе марки одинаково соответствуют требованиям по химическому составу ASTM B444.
Получите таблицу выбора класса 1 / класса 2 и сравнение цен
Инконель 625 ASTM B444 Химический состав
Инконель 625 химический составСогласно ASTM B444, он идентичен как для класса 1, так и для класса 2. Спецификация контролирует уровни примесей (P, S) до менее или равных 0,015% каждый для предотвращения ломкости при нагревании во время экструзии и сварки:
| Элемент | Диапазон ASTM B444 (%) | Металлургическая функция |
|---|---|---|
| Никель (Ni) | Больше или равно 58,0 | матрица FCC; иммунитет к ПКК |
| Хром (Cr) | 20.0–23.0 | Пассивный Cr&sub2;O&sub3; фильм; стойкость к окислению до 980 градусов |
| Молибден (Мо) | 8.0–10.0 | Устойчивость к точечной и щелевой коррозии; Повышение PREN |
| Ниобий+Та (Nb+Та) | 3.15–4.15 | стабилизация карбида MC; профилактика сенсибилизации |
| Железо (Fe) | Меньше или равно 5,0 | Контролируемый остаток; фазовая стабильность |
| Углерод (С) | Меньше или равно 0,10 | Низкое содержание углерода для свариваемости |
| Марганец (Mn) | Меньше или равно 0,50 | Раскислитель; горячая-работоспособность |
| Кремний (Si) | Меньше или равно 0,50 | Раскислитель; ограничено, чтобы предотвратить охрупчивание |
| Фосфор (Р) | Меньше или равно 0,015 | Строгая примесь; предотвращает образование горячих трещин |
| Сера (S) | Меньше или равно 0,015 | Строгая примесь; предотвращает одышку |
| Алюминий (Al) | Меньше или равно 0,40 | Помощь окислению |
| Титан (Ti) | Меньше или равно 0,40 | Незначительный; геттер углерода |
Процесс производства бесшовной трубы из инконеля 625 для аэрокосмической газовой турбины
При обслуживании газовых турбин в аэрокосмической отрасли бесшовные трубы из Inconel 625 следуют строгому многоэтапному прецизионному производственному процессу с двойным вакуумным плавлением в соответствии с требованиями AMS и ASTM B444.
- Двойная вакуумная плавка и литье слитков VIM+VARНикель, хром, молибден и ниобий высокой чистоты плавятся с помощью вакуумной индукционной плавки (ВИМ), а затем переплавляются с помощью вакуумно-дуговой переплавки (ВДП). Этот метод двойного-плавления сводит к минимуму газовые примеси и сегрегации, обеспечивая однородную микроструктуру, необходимую для работы газовых турбин при высоких-температурах. Расплавленный сплав затвердевает в плотные слитки.
- Подготовка заготовкиСлитки проходят ковку, лущение поверхности, распиловку и центровое сверление. Все поверхностные дефекты полностью удаляются, а полые заготовки перед горячей формовкой подвергаются механической обработке с точными допусками по размерам.
- Горячая экструзияПредварительно нагретые полые заготовки экструдируются через прецизионные штампы для формирования исходных бесшовных трубчатых оболочек. Горячая экструзия создает непрерывный поток зерна по окружности трубы, устраняя слабость сварного шва, необходимую для контуров газовых турбин высокого-давления.
- Холодный пилинг и калибровкаМногопроходная холодная пилингинговая обработка позволяет уменьшить внешний диаметр и толщину стенки до окончательных размеров, обеспечивая жесткие допуски на стенки. На этом этапе уточняется зернистая структура и повышается точность размеров прецизионных трубок для аэрокосмической отрасли.
- Контролируемый отжиг и выпрямление раствораТрубы подвергаются отжигу на раствор (термическая обработка класса 1/2 по ASTM B444) для снятия напряжения при формовке и настройки характеристик ползучести при высоких-температурах. Вращательная правка контролирует прямолинейность труб в соответствии со спецификациями аэрокосмической отрасли.
- Полный неразрушающий контроль и окончательная отделкаКаждая труба проходит 100 % не-неразрушающий контроль: ультразвуковой контроль, вихретоковый контроль и идентификация материала с положительным PMI. Травление поверхности, полировка и проверка размеров выполняются перед сертификацией испытаний материала и упаковкой.
Бесшовная труба Inconel 625 ASTM B444. Доступность размеров и допуски для аэрокосмической отрасли.
Трубы ASTM B444 производятся с размерными допусками согласно ASTM B829 (общие требования) и ASME B36.19M. Для аэрокосмических применений на чертеже покупателя могут быть указаны более жесткие допуски (например, WT ±10% по сравнению со стандартным ±12,5%). Обычные размеры аэрокосмического производства включают:
| Диапазон наружного диаметра | Диапазон толщины стенок | Типичное применение в аэрокосмической отрасли |
|---|---|---|
| 6,35 мм (1/4 дюйма) | 0,5–1,65 мм | Приборные линии, сенсорные трубки |
| 12,7 мм (1/2 дюйма) | 0,89–2,77 мм | Линии транспортировки гидравлической жидкости |
| 19,05 мм (3/4 дюйма) | 1,24–3,96 мм | Топливопроводы, воздуховоды отвода воздуха |
| 25,4 мм (1 дюйм) | 1,65–5,54 мм | Смазочные линии, контуры СОЖ |
| 38,1–60,3 мм (1,5–2 дюйма) | 2,77–8,74 мм | Периферийные каналы охлаждения двигателя |
| 76,2–168,3 мм (3–6 дюймов) | 3,96–15,09 мм | Кожухи выхлопной системы, воздуховоды реверсора тяги |
Длина:Случайные длины 4–7 м; Доступна фиксированная длина и обрезка-до-размера.Конечная отделка:Квадратный вырез, зачистка или фаска для сварки.Поверхность:Холоднотянутый -наружный диаметр может быть указан как Ra меньше или равный 1,6 мкм; электрополирован до Ra менее или равного 0,4 мкм для обеспечения фармацевтической-чистоты, где это необходимо.
Запросить полный пакет отчетов по неразрушающему контролю и образец MTC
Шпонки из сплава Inconel 625 для аэрокосмической промышленности, коррозионная стойкость и-высокотемпературные характеристики
В аэрокосмической отрасли трубка из Inconel 625 должна выдерживать термоциклирование, воздействие дымовых газов и хлоридную-среду (противообледенительные соли, морская атмосфера). В таблице ниже представлены оценки производительности в зависимости от звезд:
| Среда | Рейтинг | Примечания |
|---|---|---|
| Хлоридная точечная коррозия (морская атмосфера) | ★★★★★ | CPT >90 градусов; невосприимчивость к окружающей среде |
| Коррозионное растрескивание под напряжением (Cl- + H&sub2;O) | ★★★★★ | Иммунитет при любых практических температурах |
| Окисление (воздух, непрерывное) | ★★★★★ | Предел масштабирования 980 градусов; безопасное структурное обслуживание Меньше или равно 650 градусам |
| Дымовой газ (выхлопы реактивного топлива) | ★★★★☆ | Хорошо до 650 градусов; риск сульфидирования при использовании топлива с высоким-высоким содержанием серы |
| Термическая усталость (циклическая 200–650 градусов) | ★★★★☆ | Отличный; Матрица FCC устойчива к растрескиванию |
| Совместимость гидравлической жидкости и топлива | ★★★★★ | Инертный; отсутствие деградации масел MIL-PRF-7808/23699 |
Когда использовать трубку Inconel 625 B444 в аэрокосмической отрасли:Линии подачи топлива и гидравлической жидкости, работающие при -от 50 до 650 градусов; воздуховоды выхлопных газов, в которых сосуществуют окисление и термоциклирование; компоненты палубных самолетов, подвергающиеся воздействию морской-среды; периферийные охлаждающие трубки двигателя внутри внешней оболочки горячей секции.
Когда НЕ использовать Inconel 625 в аэрокосмической отрасли:В турбинных лопатках или дисках, требующих нагрузки-выдерживающей нагрузки более 650 градусов, - используйте Inconel 718 (дисперсионно--закаленный, ползучесть-разрыв при температуре 700 градусов) или Inconel 617 (твердый-раствор, рассчитанный на 950 градусов). Для вращающихся компонентов, требующих сверх-высокой удельной прочности, правильным выбором являются деформируемые или порошковые-суперсплавы (Rene 95, U720Li).
Рекомендации по сварке и изготовлению труб Inconel 625 для аэрокосмической отрасли
Труба из Inconel 625 ASTM B444 демонстрирует превосходную свариваемость - не требует предварительного нагрева, не требует-термической обработки после сварки и не требует цикла дисперсионной-закалки. Это значительное преимущество перед Inconel 718 с точки зрения эффективности производства. Ключевые рекомендации для аэрокосмического производства:
- Процесс сварки:GTAW (TIG) предпочтителен для соединений труб в аэрокосмической отрасли. Используйте импульсный DCEN с вольфрамовым электродом с содержанием 2% тория или лантана. GMAW приемлем для не-критических соединений.
- Присадочный металл: ЭРНиКрМо-3(AWS A5.14) соответствующая присадочная проволока диаметром 0,8–1,6 мм. Для соединений, отличных от стали 316L или углеродистой стали, ERNiCrMo-3 остается предпочтительным сверхлегированным наполнителем.
- Без предварительного нагрева:Не разогревайте. Межпроходная температура должна оставаться ниже 150 градусов. Используйте проверку контактной термопары между проходами.
- Совместная подготовка:V-паз 60–70 градусов, торцевая поверхность сварного шва 1–2 мм, зазор между корнем сварного шва 2–3 мм для односторонних-боковых сварных швов с полным-проваром.
- Удалять:Поддерживайте продувку чистым аргоном (O&sub2;<0.03%) during root welding. Flow rate 5–10 L/min until root pass reaches 3 mm minimum thickness.
- Гибка:Минимальный радиус холодного изгиба 3×НД для класса 2 (отожженный); 5×OD для класса 1 (холодная-обработка) без промежуточной снятия напряжений.
- Обработка:Для быстрой-закалки требуются твердосплавные инструменты с острым-передним передним углом, низкая скорость резания (30–45 м/мин) и обильная смазка для предотвращения истирания.
- Травление и пассивация:Удалите оттенок тепла сварного шва с помощью 20–25% HNO&sub3; + 3–5% HF при 40 градусах в течение 15–30 мин; нейтрализовать и тщательно промыть.
Для получения полного прайс-листа, списка номенклатуры или технических данных Inconel 625 ASTM B444 свяжитесь с нами сегодня. Прямые цены с завода-, без наценок через посредников, полная сертификация EN 10204 и доставка по всему миру.
Почему стоит выбрать нас в качестве партнера-поставщика
В качестве специализированногоСплав на основе никеляПроизводитель и экспортер с обширным опытом работы в отрасли и проверенной репутацией экспорта в более чем 40 стран, наши возможности по поставкам бесшовных труб Inconel 625 ASTM B444 включают в себя:
- Наличие на складе:Бесшовные трубы Inconel 625 B444 стандартных аэрокосмических размеров готовы к немедленной отправке с наших складов.
- Полная возможность неразрушающего контроля:Собственные-оборудования для спектрометрии ET, UT, гидростатической, PMI и OES; Каждая труба поставляется с полным отчетом неразрушающего контроля в соответствии с ASTM B444/B829.
- Сертификация материала:EN 10204 3.1 / 3.2 MTC с проверкой третьей-стороны SGS, BV или TÜV по запросу. Отчеты о размерах и включении для критически важных-программ аэрокосмической отрасли.
- Пользовательская обработка:Резка на фиксированную длину, фаска, холодная гибка, развальцовка, электрополировка и U-гибка для пучков теплообменников.
- Экспортная упаковка:Мореходные деревянные ящики с пластиковыми торцевыми крышками, бумагой с ингибитором ржавчины-VCI и влагопоглотителем; Доставка FCL или LCL морским, воздушным или воздушным-экспресс-грузом в зависимости от срочности клиента.
- Круглосуточная техническая поддержка:Наши инженеры-металлурги предоставляют рекомендации по выбору материалов, консультации по классам 1 и 2, спецификации процедур сварки (WPS) и консультации по данным о коррозии-в течение 24 часов после запроса.
Оборудование производственной линии и тестирование продукции
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Вопрос: В чем разница между ASTM B444 и ASTM B704/B705?
A: крышки ASTM B444бесшовныйтрубы и трубки UNS N06625, изготовленные методом экструзии и холодной-волочения без продольного сварного шва. ASTM B704 охватываетсварнойтруба, а ASTM B705 охватывает сварную трубу. Для аэрокосмической промышленности почти исключительно используется бесшовный материал (B444), поскольку он исключает риск разрушения сварного -шва- и обеспечивает однородную структуру зерен и механические свойства во всех направлениях.
Вопрос: Какую температуру может выдерживать трубка из Inconel 625 B444 в аэрокосмической отрасли?
A: Трубка Inconel 625 B444 рассчитана на непрерывную эксплуатацию в конструкции при температуре от - 196 до 650 градусов. Он устойчив к окислению на воздухе при температуре до 980 градусов, но -несущая способность и ползучесть-прочность на разрыв ухудшаются при температуре выше 650 градусов. Для структурных условий, превышающих этот предел, следует рассмотреть возможность использования дисперсионно-твердеющего Инконеля 718 или твердого раствора Инконеля 617.
Вопрос: Какой класс ASTM B444 следует указать для топливопроводов для аэрокосмической отрасли?
A: Для линий транспортировки авиационного топлива и гидравлической жидкости,Сорт 1 (холодная-обработка)Обычно указывается, поскольку он обеспечивает более высокую прочность на разрыв (827 МПа мин.) и предел текучести (415 МПа мин.), что позволяет сделать стенки более тонкими и уменьшить вес при том же номинальном давлении. Если во время установки труба требует значительного изгиба или развальцовки, для пластичности может быть предпочтительнее класс 2 (отожженная), а номинальное давление пересчитывается для более низкого предела текучести.
Вопрос: Можно ли сваривать трубы из Inconel 625 B444 без термообработки после-сварки?
А: Да. Инконель 625 — это твердый-сплав, упрочненный на растворе, с низким содержанием углерода (менее или равный 0,10%) и стабилизацией ниобием (3,15–4,15%). Это предотвращает сенсибилизацию и межкристаллитную коррозию после сварки. Не требуется ни предварительного нагрева, ни обработки раствора после-сварки. Используйте присадочный металл ERNiCrMo-3 (AWS A5.14). Межпроходная температура должна поддерживаться ниже 150 градусов.
Вопрос. Какой неразрушающий контроль является обязательным для трубок B444 аэрокосмического-класса?
О: Вихретоковый контроль (ET) согласно ASTM E426 и ультразвуковой контроль (UT) согласно ASTM E213 являются обязательными для применения в аэрокосмической отрасли. PMI (ASTM E1621) и OES-спектрометрия (ASTM E3047) проверяют химический состав. Для рабочих трубок-под давлением требуются гидростатические испытания (ASTM E1003). Для критических программ могут потребоваться отчеты о размере зерна (ASTM E112) и неметаллических включениях (ASTM E45).
Вопрос: Чем Inconel 625 отличается от Inconel 718 для аэрокосмической трубки?
О: Инконель 625 упрочнен твердым-раствором (не требует старения), обеспечивает превосходную коррозионную стойкость (более высокое содержание Mo, PREN 47,5) и более простое изготовление (нет термообработки после-сварки). Инконель 718 дисперсионно--закаленный, обеспечивает более высокую прочность на разрыв (1240+ МПа при старении против 827 МПа в холодном состоянии,-обработанный 625) и лучшую ползучесть-разрыв при температуре выше 650 градусов. Для транспортировки жидкости и воздуховодов при угле менее или равном 650° предпочтительнее использовать Inconel 625. Для вращающихся или -несущих частей, нагруженных под углом более 650 градусов, правильным выбором будет Inconel 718.Разница между Инконелем и Инколойтакже актуально: Inconel 625 представляет собой матрицу на основе никеля- (содержание Ni больше или равно 58%), тогда как марки Incoloy, такие как 825, имеют матрицу-на основе железа с более низким содержанием никеля.
Вопрос: Какие размеры и минимальный заказ доступны для аэрокосмической трубки B444?
A: Стандартные размеры для аэрокосмической отрасли имеют внешний диаметр от 6,35 мм (1/4 дюйма) до 168,3 мм (6 дюймов) и толщину стенок от 0,5 мм до 15 мм. Доступны произвольные (4–7 м) или фиксированные длины. Не-стандартные размеры и обрезки с жесткими-допусками могут быть изготовлены на заказ. Свяжитесь с нами, чтобы сообщить свои требования к размерам и количеству программ, чтобы получить индивидуальное предложение.
