Инконель 625 — это сплав никеля-хрома-молибдена-ниобия. Марки 1 и 2 различаются главным образом температурой отжига, диапазоном рабочих температур, микроструктурой и применимыми рабочими сценариями. Это различие обусловлено различными режимами термической обработки, которые регулируют размер зерна и механические свойства в соответствии с целевыми условиями промышленной эксплуатации.
Требования к трубкам для отправки
Укажите внешний диаметр, толщину стенки и количество - Мы проверим ваши требования.
Основная разница между Inconel 625 класса 1 и класса 2
Основное различие между ASTM B163 Inconel 625 класса 1 и класса 2 заключается в ихтемпературы термообработки (отжига) и предполагаемые температуры эксплуатации, что влияет на их механические характеристики и сопротивление ползучести при высоких температурах.
1. Температура отжига
- В классе 1 применяется высокотемпературный-отжиг в полном растворе при температуре 1095–1150 градусов. Эта высокая температура растворяет большинство интерметаллических фаз ниобия и обеспечивает полную рекристаллизацию.
- Для класса 2 используется более низкий-температурный стресс-разгрузочный/частичный рекристаллизационный отжиг при температуре 980–1040 градусов. Это позволяет избежать чрезмерного роста зерен, сохраняя более мелкую зернистую структуру без полного растворения легирующих элементов.
2. Рабочая температура и фактическое использование
- Класс 1 предназначен для работы в условиях устойчивых-температур. Он сохраняет структурную стабильность при длительном-воздействии до 980 градусов и подходит для термического оборудования, которое выдерживает постоянную высоко-температурную ползущую нагрузку.
- Класс 2 предназначен для умеренной-агрессивной среды при температуре ниже 815 градусов. Он не требует сверх-высокого сопротивления ползучести, при этом приоритет отдается механической прочности при комнатной и средней температуре для коррозионно--подшипников давления.
3. Микроструктура
- Оценка 1: Крупные равноосные зерна после полной рекристаллизации. Nb и Mo полностью растворяются в никелевой матрице. Хрупкая δ-фаза не образуется, что улучшает характеристики ползучести при высоких-температурах.
- Сорт 2: Мелкие частично-рекристаллизованные зерна. Крошечные карбиды NbC остаются внутри границ зерен. Мелкие зерна укрепляют матрицу при умеренной температуре, но характеристики ползучести ухудшаются при температуре выше 815 градусов.
4. Производительность
- Класс 1: Превосходная -прочность на разрыв при ползучести при высоких температурах и термическая стабильность. Его прочность на разрыв при комнатной температуре относительно низкая.
- Класс 2: более высокий выход и прочность на растяжение при комнатной и средней температуре, лучшая усталостная прочность при температуре до 815 градусов. Сопротивление ползучести быстро падает, как только рабочая температура превышает 815 градусов.
Сравнительная таблица
| Элемент | Инконель 625 класс 1 | Инконель 625 класс 2 |
|---|---|---|
| Температура отжига | 1095–1150 градусов, быстрое охлаждение после отжига. | 980–1040 градусов, воздушное охлаждение после отжига. |
| Рабочая температура | До 980 градусов для непрерывной работы; кратковременный-пиковый пик 1040 градусов | До 815 градусов для непрерывной работы; кратковременный-пиковый пик 870 градусов |
| Микроструктура | Полностью рекристаллизованные крупные равноосные зерна; растворенные осадки, богатые ниобием-(без δ-фазы) | Частично рекристаллизованные мелкие зерна; ограниченное количество мелких выделений NbC, нет массивной δ-фазы |
| Основная производительность | Высокая предел прочности при ползучести при повышенной температуре; предел прочности на разрыв при комнатной-температуре; отличная устойчивость к усталости при высоких-температурах | Повышенная предел текучести и предел текучести при комнатной-температуре; улучшение усталости при низких-циклах при умеренной температуре; немного меньшее сопротивление ползучести |
| Фактические сценарии использования | Камеры сгорания газовых турбин, компоненты печей, высоко-трубопроводы, подвергающиеся длительной-тепловой нагрузке | Сосуды под давлением, химическое технологическое оборудование, детали, подверженные коррозии в морской воде, работающие при температуре до 815 градусов. |
Inconel 625 GRADE1 по сравнению с GRADE2: химический состав (мас.%)
| Элемент | ASTM B163 Инконель 625, класс 1 | ASTM B163 Инконель 625, класс 2 | Стандартный лимит |
|---|---|---|---|
| Ни | Больше или равно 58,0 | Больше или равно 58,0 | Больше или равно 58,0 |
| Кр | 20.0 ~ 23.0 | 20.0 ~ 23.0 | 20.0 ~ 23.0 |
| Мо | 8.0 ~ 10.0 | 8.0 ~ 10.0 | 8.0 ~ 10.0 |
| Нб+Та | 3.15 ~ 4.15 | 3.15 ~ 4.15 | 3.15 ~ 4.15 |
| Фе | Меньше или равно 5,0 | Меньше или равно 5,0 | Меньше или равно 5,0 |
| C | Меньше или равно 0,10 | Меньше или равно 0,10 | Меньше или равно 0,10 |
| Си | Меньше или равно 0,50 | Меньше или равно 0,50 | Меньше или равно 0,50 |
| Мин. | Меньше или равно 0,50 | Меньше или равно 0,50 | Меньше или равно 0,50 |
| S | Меньше или равно 0,015 | Меньше или равно 0,015 | Меньше или равно 0,015 |
| P | Меньше или равно 0,015 | Меньше или равно 0,015 | Меньше или равно 0,015 |
Примечание. Марки 1 и 2 имеют идентичный химический состав. Дифференциация марок происходит за счет термической обработки и контроля размера зерна, а не за счет химического состава сплава.
GRADE1 vs GRADE2: Комнатная-температура, механические свойства (ASTM B163)
| Свойство | ASTM B163 класс 1 | ASTM B163 Класс 2 |
|---|---|---|
| Термическая обработка | Отожженный | Отжиг в растворе, контролируемый размер зерна |
| Минимальная прочность на разрыв | Больше или равно 827 МПа (120 фунтов на квадратный дюйм) | Больше или равно 827 МПа (120 фунтов на квадратный дюйм) |
| Минимальный предел текучести (смещение 0,2%) | Больше или равно 415 МПа (60 фунтов на квадратный дюйм) | Больше или равно 240 МПа (35 тысяч фунтов на квадратный дюйм) |
| Минимальное удлинение (калибровочная длина 2 дюйма / 50 мм) | Больше или равно 30 % | Больше или равно 40 % |
| Размер зерна | Нет обязательных требований к размеру зерна. | Контролируемая мелкая и однородная зернистая структура |
| Холодная формовка | Умеренный; Не рекомендуется для U-изгибов малого радиуса. | Отлично, разработан для U-изогнутой трубки теплообменника. |
| Основное приложение | Прямые трубки теплообменника (сгибание не требуется) | U-изогнутые трубы, высокотемпературные-теплообменники циклического действия |
Примечание. Класс 2 имеет более низкий минимальный предел текучести и более высокое удлинение. Это обеспечивает превосходную пластичность для предотвращения микротрещин во время U-изгиба холодной штамповки и обеспечивает лучшую стойкость к термической усталости при повторяющихся циклах нагрева-холода при работе теплообменника.
-Углубленный анализ характеристик применения INCONEL 625 класса 1 и класса 2
ASTM B163 Инконель 625, класс 1
Марка 1 — это обычная отожженная трубка теплообменника B163 625. Он отличается более высоким пределом текучести-при комнатной температуре и стабильной базовой коррозионной стойкостью, а также более экономичной-ценой. После стандартной обработки отжигом трубка соответствует основным механическим и -коррозионным требованиям промышленного теплообменного оборудования.
Применимые сценарии: Чистые прямотрубные теплообменники, статические системы теплообмена без обработки холодным изгибом, рабочие условия при средних и низких-температурах ниже 593 градусов, а также теплообменное оборудование для общей химической коррозии с низкой частотой циклов.
ASTM B163 Инконель 625, класс 2
Марка 2 — это высокоточное-решение-отожженной марки, специально оптимизированное для рабочих условий формования теплообменников. Благодаря строгой термообработке в растворе и контролю за гомогенизацией размера зерен материал труб имеет более низкий предел текучести и значительно улучшенное удлинение и ударную вязкость. Внутренняя структура однородна и стабильна, что исключает остаточные напряжения, возникающие при прокатке труб.
Основные преимущества: Уровень 2 полностью устраняет проблему растрескивания трубок 625 во время изгиба с большим -радиусом U-. Сохраняет структурную целостность после холодной штамповки без остаточных микро-дефектов. Между тем, оптимизированная зернистая структура обеспечивает выдающуюся -стойкость к ползучести при высоких температурах и сопротивление термической усталости, адаптируясь к непрерывной работе в течение 24 -часов и частому температурному воздействию высокопроизводительных теплообменников.
Применимые сценарии: U-трубчатые теплообменники, кожухо-и-трубные внутренние трубы конденсатора, оребренные трубки теплообменника, высоко-системы теплообмена выше 600 градусов, судовое теплообменное оборудование для опреснения воды и проекты сосудов под давлением по стандарту ASME, требующие строгого неразрушающего контроля.
Как быстро выбрать класс 1 или класс 2? Четкое руководство по выбору
Чтобы помочь клиентам быстро подтвердить правильный сорт и избежать чрезмерного-проектирования или недостаточности-закупок, мы резюмируем наиболее практичные правила выбора:
Выбирайте ASTM B163 625, класс 1, если:
- Вашему проекту нужны только прямые трубы без какой-либо холодной гибки или вторичной формовки.
- Рабочая температура стабильна ниже 593 градусов без частых циклов чередования горячего-холодного.
- Общие требования к-коррозионному теплообмену, строгие стандарты усталостной долговечности отсутствуют.
- Бюджет проекта ограничен, поэтому приоритетом являются-эффективные закупки.
Выбирайте ASTM B163 625, класс 2, если:
- Труба требует U-изгиба, прокатки ребер или другой обработки холодной штамповкой.
- Рабочая температура превышает 600 градусов, что требует высокой-сопротивления ползучести при температуре.
- Оборудование работает непрерывно с частыми попеременными горячими и холодными воздействиями.
- Проект относится к высоким-стандартам проектирования сосудов под давлением, морской и нефтехимической промышленности ASME.
- На-площадке требуется 100% вихретоковый и ультразвуковой контроль неразрушающего контроля с нулевым стандартом дефектов.
Справочный диапазон толщины стенок трубок из инконеля 625 по ASTM B163
| Номинальная толщина стенки (мм) | Диапазон допуска толщины стенки (мм) |
|---|---|
| 1.0 ~ 3.0 | -0.10 ~ +0.30 |
| 3.0 ~ 6.0 | -0.15 ~ +0.45 |
| 6.0 ~ 10.0 | -0.20 ~ +0.70 |
| 11.1 (Справочник проекта) | -0.25 ~ +0.94 |
| 10.0 ~ 15.0 | -0.25 ~ +0.95 |
| 15.0 ~ 20.0 | -0.30 ~ +1.10 |
Таблица размеров и допусков (длина/ширина)
| Номинальный размер | Номинальный размер (мм) | Контрольный диапазон допуска (мм) |
|---|---|---|
| Ширина | 1829 | -2.0 ~ +3.0 |
| Длина | 6096 | -3.0 ~ +5.0 |
Реальный пример проекта
Мы успешно поставили более 25 тонн отожженных и травленых бесшовных труб ASTM B163 Inconel 625 Grade1 с номинальной толщиной стенки 11,1 мм и готовыми размерами 1829 мм × 6096 мм. Согласованный допуск на толщину стенки составлял -0,25/+0.94 мм.
Мы можем производить теплообменные трубки из Inconel 625 классов 1 и 2 с различной толщиной стенок и длиной.Отправьте требуемый внешний диаметр, толщину стенки, длину и класс качества для официального предложения.
| Описание материала | Полное описание на английском языке |
|---|---|
| ИНКОНЕЛЬ 625, МАРКА 1, ОТОЖЖЕННЫЙ И ТРАВЛЕННЫЙ | ASTM B163 Inconel 625 Grade 1, бесшовная труба, отожженная и травленая |
Наши возможности поставок и вспомогательные услуги
Мы поставляем бесшовные трубы теплообменников из инконеля 625 класса 1 и 2, соответствующие -спецификациям ASTM B163, полностью соответствующие международным инженерным стандартам, поддерживающие индивидуальную обработку и строгую-проверку третьей стороной:

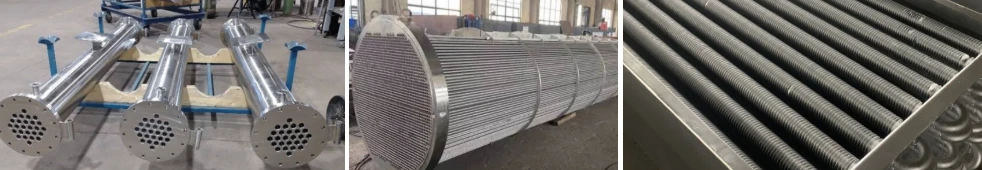

- Полные характеристики: прямые трубы, U-изогнутые трубы, оребренные трубы, прецизионные капиллярные трубки.
- Поставка строгой классификации: сорта 1 и 2 производятся и хранятся отдельно, чтобы избежать смешивания.

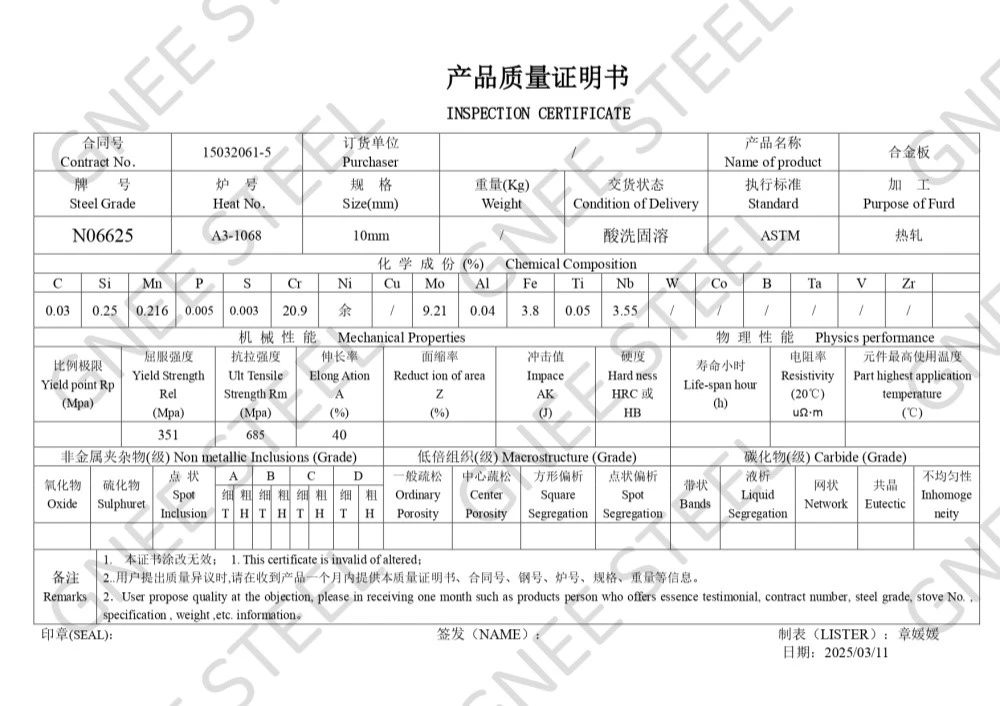

- Полные отчеты об инспекциях: сертификат MTR, отчет PMI, отчет об обнаружении дефектов UT/NDT, отчет об испытаниях на размер зерна.
- Индивидуальное обслуживание: резка фиксированной-длины, прецизионная гибка, полировка внутренних и внешних стенок, анти-упаковка для защиты от окисления.
Свяжитесь с нами для получения последней экспортной цены на сплав 625.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
Каков стандарт ASTM для Inconel 625?
Стандарт ASTM для Inconel 625.зависит от конкретной формы продукта, при этом общее обозначение повсеместно отслеживается в разделеУНС №06625.
Является ли Инконель 625 нержавеющей сталью?
Нет, Inconel 625 не является нержавеющей сталью; этоСуперсплав на основе никеля-.
Может ли Инконель 625 ржаветь?
Нет, Inconel 625 не ржавеет, поскольку не содержит свободного железа, образующего традиционный красный оксид железа, хотя в экстремальных условиях он может подвергаться специальной химической коррозии.
