1. Что такое Инконель 625 UNS N06625?Отжиг на раствор бесшовной трубы?
УНС N06625(Inconel 625, W.Nr.2.4856, DIN NiCr22Mo9Nb) представляет собой сплав никеля-хрома-молибдена-ниобия с содержанием более или равным 58% Ni, 20–23% Cr, 8–10% Mo и 3,15–4,15% Nb. Прочность сплава достигается за счет упрочнения твердого-раствора ниобием и молибденом в никелевой-хромовой матрице FCC -, обработка осаждением-упрочнением (старением) не требуется. Это отличает N06625 от гамма-премально-усиленных марок, таких как N07718.
Отжиг на раствор(также называемая обработкой на раствор или отжигом) труба нагревается минимум до 1093 градусов (2000 градусов F), выдерживается при температуре, соответствующей толщине, и быстро охлаждается -, обычно закалка водой или быстрое охлаждение на воздухе. Этот процесс растворяет карбиды и интерметаллические фазы, образовавшиеся во время горячей обработки или холодной волочения, восстанавливает однородную аустенитную микроструктуру, устраняет остаточные формовочные напряжения и доводит твердость до значения менее или равного 20 HRC (приблизительно 95 HRB). Состояние-отожженного раствора является требованием поставки для всех трех стандартов ASTM, когда трубка предназначена для работы в кислой среде согласно NACE MR0175 или конструкции по давлению ASME.
Поставка трубы N06625 в холодном-тянутом или холодном-обжатом состоянии без отжига на раствор приводит к появлению остаточных напряжений, повышенной твердости выше 22 HRC и сенсибилизации границ зерен из-за выделения карбидов во время холодной обработки. Эти условия могут привести к несоответствию NACE MR0175-, склонности к межкристаллитной коррозии в зоне термического-воздействия после сварки и риску коррозионного растрескивания под напряжением в хлорид-содержащей среде. Указание «отожженного раствора» в PO и проверка записи о термообработке в MTC являются обязательными для всех применений,-поддерживающих давление и кислых-применений.
В этой статье представлена стандартная-по-стандартная интерпретация B167, B163 и B444 для бесшовных труб, отожженных в растворе UNS N06625, включая состав материала, данные о механических свойствах, ссылки на размеры и вес, номинальные значения давления-температуры, перекрестные ссылки на эквивалентные марки, уровни рыночных цен и идентификацию рисков, связанных с закупками. Цель состоит в том, чтобы дать инженерам и покупателям возможность указать правильный стандарт ASTM в заказе на поставку, сопоставить его с условиями проектирования и требованиями проверки, а также избежать наиболее распространенных причин отбраковки материала на объекте.
Если в чертеже вашего проекта указана только «бесшовная труба из Inconel 625» без стандартного номера ASTM, перед размещением заказа отправьте полную спецификацию и паспорт процесса в нашу техническую группу, чтобы подтвердить, какой из B167, B163 или B444 применим, - 15-минутная проверка предотвращает недели доработок при входном контроле.
2. ASTM B167, ASTM B163 и ASTM B444: в чем разница?
2.1 ASTM B167 - Бесшовные трубы и трубки из никелевого-хромового-железного сплава
ASTM B167 охватывает бесшовные трубы и трубки из сплавов никеля-хрома-железа, включая UNS N06625, N06600 (Inconel 600) и N08800 (Incoloy 800). Для N06625 B167 применяется к бесшовным трубам и трубкам-общего назначения, предназначенным для применения в условиях высоких-конструкций и давления. Формы изделий включают круглые, овальные и прямоугольные- сечения. Обязательные проверки включают химический анализ (ASTM E1479/E3047), испытание на растяжение (ASTM E8/E8M) и гидростатические испытания (ASTM E1003) или неразрушающее электрическое испытание согласно ASTM E426. Допуски размеров соответствуют собственным таблицам допусков B167 для наружного диаметра, толщины стенки и длины.
B167 — это стандартная спецификация для технологических, печных и конструкционных трубок, в которых основными факторами конструкции являются высокая-температурная прочность и общая коррозионная стойкость, а не эффективность-передачи тепла или сверхточная-точность допусков на стенки. Ключевое инженерное ограничение: B167 не требует проведения испытаний на расширение (расширение) или испытаний на вихревые токи на более жестких приемочных уровнях, необходимых для труб теплообменников. Использование B167 там, где требуется пучок труб теплообменника, может привести к разрушению соединения труб-с-трубной решеткой во время расширения.
2.2 ASTM B163 - Бесшовные трубки конденсатора и теплообменника-
ASTM B163 охватывает бесшовные трубки конденсатора и теплообменника-из никелевых сплавов, включая UNS N06625. Этот стандарт специально-разработан для трубчатых-в-корпусных теплообменников, конденсаторов и нагревателей питательной воды. Трубка B163 производится с меньшим наружным диаметром (обычно 6–38 мм / 1/4–1,5 дюйма), более тонкими стенками (0,5–3,0 мм) и более жесткими допусками, чем B167 или B444. Стандарт требуетвихретоковое тестирование(ASTM E426) и/илигидростатические испытанияна каждой трубке плюсиспытание на вспышку(Приложение ASTM B163) ииспытание на сжиганиедля проверки пластичности компенсаторов труб-к-трубным решеткам.
Труба B163 является подходящей спецификацией для кожухо-и-пучков теплообменников, трубок поверхностного конденсатора и трубок нагревателей питательной воды, где трубка должна быть расширена или сварена в трубную решетку. Испытание на развальцовку подтверждает, что конец трубы можно расширить на оправке на 30 % без образования трещин по окружности -, что является критическим требованием для механических валковых компенсаторов. Инженерное ограничение: B163 не учитывает свойства разрушения при высокой-ползучести-температуре; если теплообменник работает при температуре выше 650 градусов, может потребоваться дополнительное испытание B444 при высокой-температуре.
2.3 ASTM B444 - Бесшовные трубы и трубки из никелевого-хромового-молибденового-сплава Колумбия
ASTM B444 — это специальный стандарт N06625-для бесшовных труб и трубок, охватывающий два состояния поставки: класс 1 (холодная-обработка, более высокая прочность) и класс 2 (отжиг на раствор-, более низкая твердость). B444 — это стандарт для трубопроводов высокого-давления и-температуры в нефтегазовой, химической и электроэнергетической отраслях. Обязательные проверки включают химический анализ, испытание на растяжение (ASTM E8), испытание на твердость (ASTM E18), а также гидростатические или неразрушающие электрические испытания. Состояние B444 в отожженном растворе класса 2-соответствует требованиям NACE MR0175 к твердости, не превышающим 22 HRC в состоянии поставки.
B444 — единственный из трех стандартов, который конкретно рассматривает два условия поставки N06625 с различными требованиями к механическим свойствам. Для эксплуатации при высоких-температурах, приближающихся к 650 градусам, стандарт B444 класса 2 является спецификацией по умолчанию, поскольку его растворная-отожженная микроструктура противостоит ползучести и-разрушению под напряжением. B444 не требует проведения испытаний на развальцовку трубной решетки; поэтому для пучков труб теплообменников необходимо указывать B163 в дополнение к B444 или вместо него.
Изучив три стандарта, подтвердите, на какую спецификацию ASTM ссылается ваш проектный код - В технологических трубопроводах ASME B31.3 обычно упоминаются B444/B167; Технические характеристики теплообменника TEMA приведены в B163; Раздел VIII ASME BPVC может указывать либо B167, либо B444 в зависимости от конструкции давления и температуры. Представление неправильного стандарта в заказе на заказ является самой распространенной причиной отказа владельца при окончательном рассмотрении документа.
3. ASTM B167 против ASTM B163 против ASTM B444:Стандартная комплексная сравнительная таблица
| Параметр | АСТМ Б167 | АСТМ Б163 | АСТМ Б444 |
|---|---|---|---|
| Объем | Общие бесшовные трубы и трубки | Теплообменник и конденсаторная трубка | Бесшовные трубы и трубки для N06625 |
| Охваченные сплавы | N06625, N06600, N08800 | N06625, N04400, N02200 и т. д. | только N06625 |
| Условия доставки | Как-согласовано | Отожженный (типичный) | Класс 1 (холодная-обработка) / Класс 2 (отжиг на раствор) |
| Обязательный неразрушающий контроль | Гидростатический или ET (ASTM E426) | ЭТ + гидростатическое испытание + факельное испытание | Гидростатический или ET; твердость (Е18) |
| Факельный тест | Не обязательно | Обязательный | Не обязательно |
| Типичный диапазон наружного диаметра | 6–324 мм | 6–38 мм | 6–273 мм |
| Толерантность к стене | Стандартный (±10%) | Плотнее (±8%) | Стандартный (±10%) |
| Основное приложение | Технологические трубопроводы, печная труба | Теплообменник, трубка конденсатора | Трубопроводы высокого-давления и-температуры |
| Ключевое ограничение | Нет испытания на вспышку; не для комплектов HX | Нет данных о ползучести; ограниченный диапазон наружного диаметра | Нет испытания на вспышку; не для комплектов HX |
Только для справки, при условии окончательного технического подтверждения.
4. ASTM B167 против ASTM B163 против ASTM B444 Incoenl 625:Таблицы данных о характеристиках материалов
Химический состав UNS N06625одинаков во всех трех стандартах ASTM:
| Элемент | UNS N06625 Диапазон (%) | Функция |
|---|---|---|
| Ни | Больше или равно 58,0 | матрица FCC; иммунитет к хлориду SCC |
| Кр | 20.0–23.0 | Пассивный Cr&sub2;O&sub3; фильм; стойкость к окислению |
| Мо | 8.0–10.0 | Устойчивость к точечной коррозии/расщелинам; H&sub2;S возможности |
| Нб+Та | 3.15–4.15 | стабилизация карбида MC; упрочнение твердым раствором |
| Фе | Меньше или равно 5,0 | Контролируемый остаток |
| C | Меньше или равно 0,10 | Низкое содержание углерода для свариваемости |
| Си | Меньше или равно 0,50 | Раскислитель; ограничено, чтобы предотвратить охрупчивание |
| Мин. | Меньше или равно 0,50 | Раскислитель; горячая обрабатываемость |
| P | Меньше или равно 0,015 | Примеси; предотвращает образование горячих трещин |
| S | Меньше или равно 0,015 | Примеси; предотвращает разрыв пластинок |
Только для справки, при условии окончательного технического подтверждения.
Механические свойствапо состоянию поставки и стандарту:
| Свойство | B167 (Отожженный) | B163 (Отожженный) | B444 1 класс | B444 2 класс |
|---|---|---|---|---|
| Предел прочности, мин (МПа) | 655 | 655 | 827 | 655 |
| Предел текучести 0,2%, не менее (МПа) | 310 | 310 | 414 | 310 |
| Удлинение 50 мм, мин (%) | 30 | 35 | 30 | 30 |
| Твердость (типичная) | Меньше или равно 95 HRB | Меньше или равно 95 HRB | 25–35 HRС | Меньше или равно 20 HRC |
| Соответствует NACE MR0175? | Да (отожженный) | Да (отожженный) | Проверка для каждого лота | Да |
Только для справки, при условии окончательного технического подтверждения.
5. Инкоэнл 625 UNS N06625:Классификация отраслевых приложений
5.1 Химическая и нефтехимическая переработка
Бесшовные трубы N06625 используются в охладителях отходов реакторов, внутренних устройствах сепараторов сернистых газов, линиях впрыска кислых газов и трубах ребойлеров регенераторов аминов. Условия эксплуатации: парциальное давление H&sub2;S до 50 бар, CO&sub2; до 100 бар, хлориды в пластовой воде, температура 40–250 град. Раствор ASTM B444 класса 2-отожженный является стандартной спецификацией; Соответствие NACE MR0175 является обязательным. Для пучков теплообменников в этих агрегатах указан B163, чтобы гарантировать пластичность, подтвержденную -испытаниями на развальцовку- при расширении трубной решетки.
5.2 Аэрокосмическая промышленность

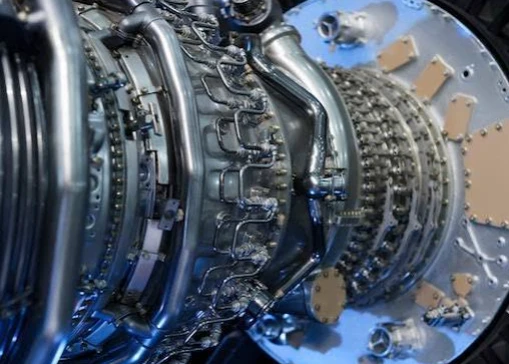

Трубка N06625 используется в выхлопных соплах авиационных двигателей, охлаждающих трубках камеры сгорания, гидравлических линиях и трубках топливной системы. Условия эксплуатации: температура до 980 градусов (окислительная), давление до 310 бар, вибрация и термоциклирование. ASTM B167 — типичная спецификация для конструкционных и выхлопных труб; B444 может быть указан для критических линий давления-. Трубы должны соответствовать дополнительным требованиям AMS 5588 или AMS 5666 во многих аэрокосмических программах, которые превышают минимумы B167/B444 в отношении неразрушающего контроля и размерных допусков.
5.3 Ядерная инженерия
N06625 сертифицирован для использования в пучках труб атомных парогенераторов, линиях охлаждения внутренних устройств реактора и трубах облицовки бассейна отработавшего топлива. Условия эксплуатации: первичный/вторичный водно-химический режим 280–325 градусов, поток нейтронов, вода высокой-чистоты. B163 — обязательная спецификация для трубок парогенератора; Дополнительные требования включают размер зерна 5–8 по ASTM E112, УЗ-тестирование всего тела при уровне чувствительности C и 100 % вихретоковое тестирование. Сертификация материалов требует прослеживаемости от расплава до готовой трубы с полной документацией о штампах N- в соответствии с разделом III ASME.
5.4 Морское и морское оборудование
Бесшовная труба N06625 используется в перемычках подводных коллекторов, шлангокабелях, трубках теплообменников с охлаждением морской водой- и трубопроводах систем противопожарной воды морских платформ. Условия эксплуатации: морская вода (3,5% Cl-), H&sub2;S в добываемом газе, температура 0–90 градусов, давление до 690 бар для подводных работ. B444 Класс 2 предназначен для напорных трубопроводов; B163 для пучков теплообменников с охлаждением морской водой-. Соответствие NACE MR0175 и DNV-OSS-402 является типичным; полная проверка PMI согласно ASTM E1621 при установке.
5.5 Трубки теплообменника, конденсатора и перегревателя

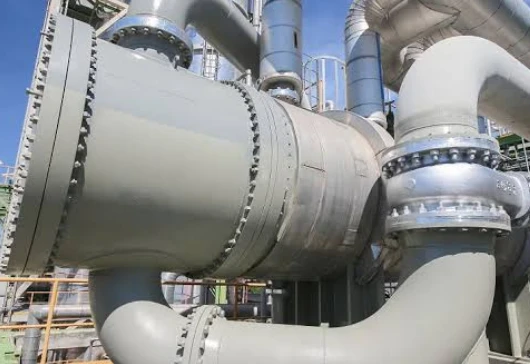

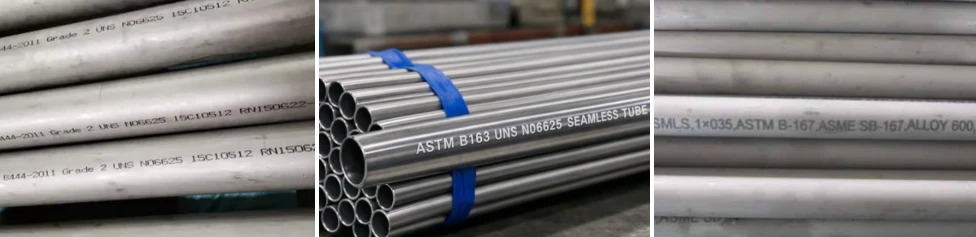

Трубка N06625 B163 предназначена для кожухо-и-трубчатых теплообменников в установках FGD (обессеривания дымовых газов), поверхностных конденсаторах и нагревателях питательной воды. Обслуживание: дымовые газы с SO&sub2;/SO&sub3; + хлориды при 50–180 градусах; насыщенный пар 40–60 градусов; Питательная вода при температуре 150–300 градусов. Испытание на развальцовку B163 и испытание на вихревые токи при более жестких уровнях приемки являются причиной того, что B163 -, а не B167, или B444 - является правильной спецификацией. Для труб перегревателя, температура которых превышает 600 градусов, в дополнение к B163 может быть указан B444 класса 2 для данных по сопротивлению ползучести при высоких-температурах.
6. Полная серия справочных данных по параметрам
Ссылка на технические характеристики размеров (общие диапазоны внешнего диаметра и толщины стенок по стандарту):
| Стандартный | Диапазон наружного диаметра (мм) | Толщина стенки (мм) | Длина (мм) |
|---|---|---|---|
| B167 | 6.0–324.0 | 1.0–20.0 | 3000–6000 (случайно) |
| B163 | 6.0–38.0 | 0.5–3.0 | 6000–24000 (разрез до U-изгиба) |
| B444 | 6.0–273.0 | 1.0–15.0 | 3000–12000 (случайное/фиксированное) |
Только для справки, при условии окончательного технического подтверждения.
Теоретическая справочная масса (выбранные распространенные размеры, кг/м):
| наружный диаметр (мм) | Вес (мм) | Вес (кг/м) | Внутренняя площадь (мм²) |
|---|---|---|---|
| 19.05 | 1.65 | 0.71 | 198 |
| 25.40 | 2.11 | 1.22 | 355 |
| 31.75 | 2.77 | 1.99 | 568 |
| 50.80 | 3.05 | 3.63 | 1571 |
| 88.90 | 5.49 | 12.10 | 5185 |
| 168.30 | 7.11 | 31.85 | 18650 |
Только для справки, при условии окончательного технического подтверждения. Плотность=8.44 г/см³ (UNS N06625).
Ссылка на номинальное давление (отожженный раствор B444 класса 2, выбранные размеры и температуры, бар):
| Внешний диаметр × Масса (мм) | 20 градусов | 200 градусов | 400 градусов | 600 градусов |
|---|---|---|---|---|
| 25.4 × 2.11 | 420 | 385 | 345 | 280 |
| 31.75 × 2.77 | 390 | 355 | 320 | 260 |
| 50.8 × 3.05 | 275 | 250 | 225 | 180 |
| 88.9 × 5.49 | 290 | 265 | 240 | 195 |
Только для справки, при условии окончательного технического подтверждения. Рассчитано по ASME B31.3 с допустимым напряжением при температуре.
Перекрестная-ссылка на эквивалентную марку материала:
| Система обозначений | Эквивалент UNS N06625 |
|---|---|
| УНС | N06625 |
| АСТМ | В167, В163, В444 (тубус); В443 (пластина); В446 (бар); В564 (ковка) |
| DIN / W.Nr. | 2,4856/Никр22Мо9Нб |
| RU | NiCr21Mo9Nb (EN 10095) |
| ГБ (Китай) | НС3306/GH625 |
| ДЖИС | НКФ 625 |
| АСМЭ | СБ-167, СБ-163, СБ-444 (Код. 1983 г.) |
Только для справки, при условии окончательного технического подтверждения.
Диапазон рыночных справочных цен по стандарту (долл. США/кг, FOB китайский порт):
| Стандартный | Состояние | Диапазон цен (долл. США/кг) | Ключевые факторы затрат |
|---|---|---|---|
| B167 | Раствор отожжен | 35–55 | Больший внешний диаметр, более толстая стенка |
| B163 | Раствор отожжен | 48–75 | Более жесткие допуски, ET + испытание на раструб, малый внешний диаметр |
| B444 2 класс | Раствор отожжен | 38–58 | Стандартная труба N06625; умеренная толерантность |
| B444 1 класс | Холодно-работал | 35–52 | Нет затрат на отжиг; ограничено не-кислым |
Только для справки, при условии окончательного технического подтверждения. Цены колеблются в зависимости от индексов сырья Ni/Mo/Nb.
Теперь, когда все таблицы параметров доступны, предоставьте нашей технической команде наружный диаметр вашего проекта, толщину стенок, расчетную температуру, давление и рабочую среду для точного соответствия спецификации и расценки. - 5-минутная проверка подтверждает, применим ли B167, B163 или B444, и определяет любые дополнительные требования к испытаниям, прежде чем материал будет принят к сдаче.
7. Поставка поставщиков и возможности контроля качества

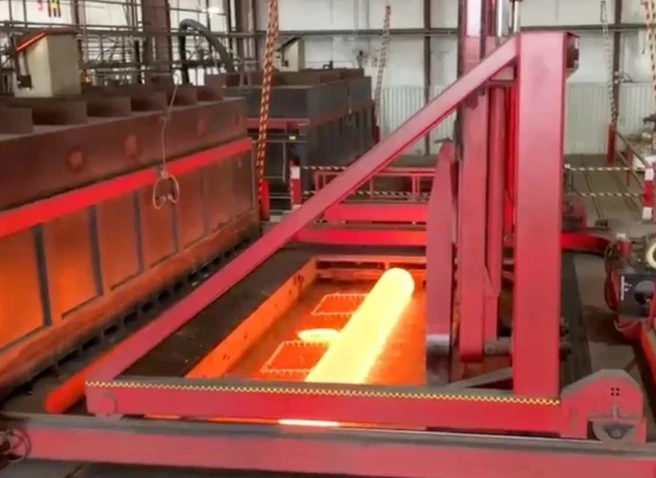

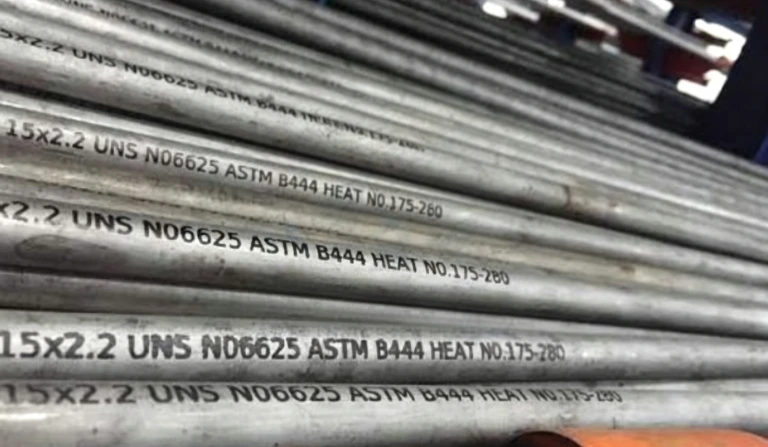

Наше производство бесшовных труб N06625 следует маршруту: VIM (вакуумная индукционная плавка) + ESR (электрошлаковый переплав) для заготовок, горячая экструзия или пильгерная прокатка для полых труб, холодная прокатка или холодное волочение для окончательных размеров, а также отжиг на раствор при 1093 градусах с быстрым охлаждением. К каждой партии прилагаются полные записи о термообработке. На каждой трубке указан номер плавки, стандартное обозначение (B167/B163/B444), марка, размер и название поставщика в соответствии с требованиями ASTM.

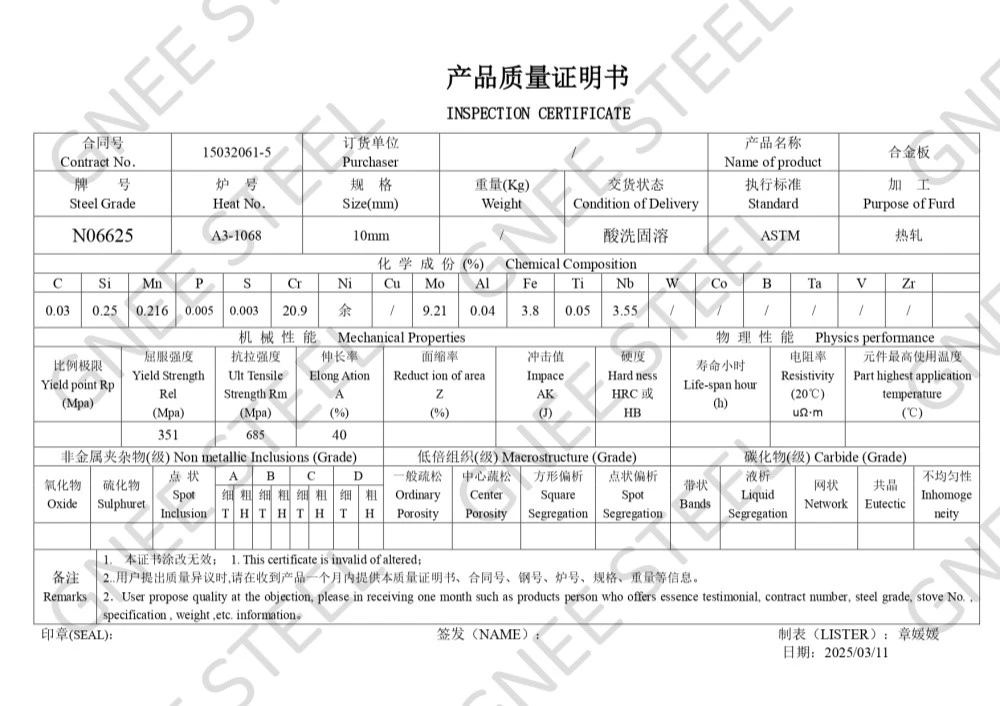

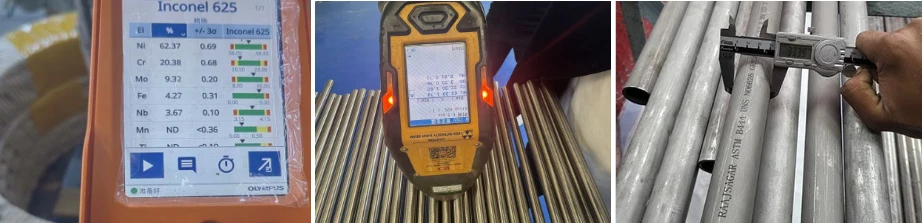

Возможности контроля качества включают: химический анализ по OES (ASTM E3047); испытания на растяжение и твердость по ASTM E8 и E18; гидростатические испытания до 1,5-кратного расчетного давления по ASTM E1003; вихретоковое тестирование согласно ASTM E426 с чувствительностью, откалиброванной по стандартным меткам ASME; ультразвуковой контроль по ASTM E213 для длинных швов и расслоений; PMI по ASTM E1621 для элементной проверки; и измерение размера зерна в соответствии с ASTM E112. Все отчеты об испытаниях оформляются в формате EN 10204 3.1 или 3.2 MTC с полной отслеживаемостью от расплава до готовой трубы.

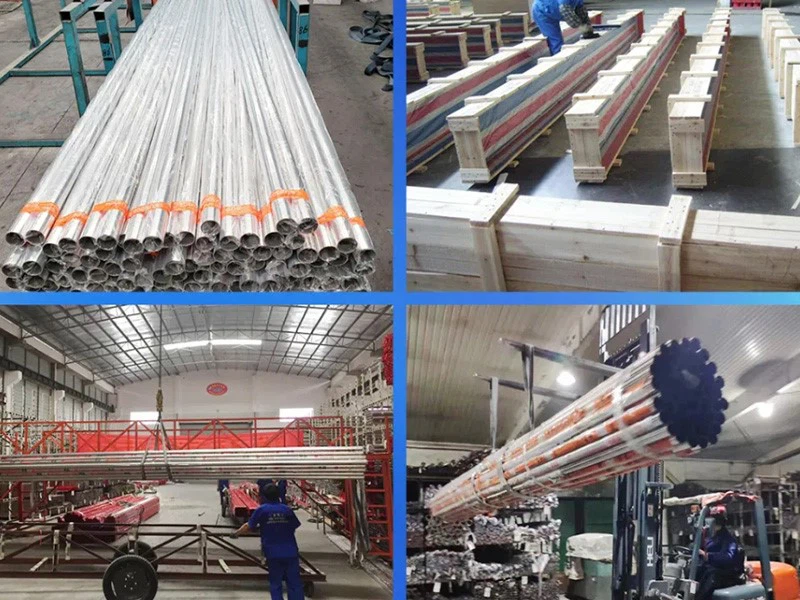

Экспортная упаковка: каждая туба индивидуально заворачивается в бумагу с ингибитором ржавчины-VCI, упаковывается в мореходные деревянные ящики со стальной лентой, маркируется номером плавки и размером для отслеживания и отправляется морским транспортом (FCL/LCL), воздушным транспортом или экспресс-почтой в зависимости от срочности проекта. Проверка третьей стороной-SGS, BV, TÜV, DNV или Lloyd's Register доступна по запросу. Типичное время выполнения: 15–25 рабочих дней для размеров запасов; 25–40 рабочих дней для нестандартных размеров и дополнительных испытаний.
Для проверки спецификаций-конкретного проекта отправьте лист технических данных процесса, код конструкции и чертеж трубы нашей команде инженеров-металлургов. Мы подтвердим стандарт ASTM, условия поставки, требования неразрушающего контроля, применимость NACE и дополнительные тестовые элементы, а затем предоставим коммерческое предложение с полным пакетом EN 10204 3.1/3.2 MTC, соглашением о проверке третьей стороной и графиком экспортных поставок.
8. Часто задаваемые вопросы
Вопрос: В чем разница между ASTM B167, B163 и B444 для трубки Inconel 625?
A: B167 охватывает обычные бесшовные трубы и трубки для конструкционных работ и работ под давлением. B163 охватывает трубки теплообменника и конденсатора с более жесткими допусками, испытаниями на развальцовку и вихретоковыми испытаниями. B444 соответствует стандарту N06625- и определяет класс 1 (холодная обработка) и класс 2 (отжиг на раствор) с различными минимумами механических свойств. Стандарты не являются взаимозаменяемыми; приложение определяет, что применимо.
Вопрос: Что означает «отжиг в растворе» для трубки N06625?
A: Отжиг на раствор нагревает трубку минимум до 1093 градусов, выдерживает и быстро охлаждает для растворения карбидов, снятия формовочных напряжений и достижения твердости менее или равной 20 HRC. Это условие является обязательным для работы в кислой среде согласно NACE MR0175 и норм ASME по давлению. B444 Класс 2 — это состояние поставки,-отожженное в растворе.
Вопрос: Могу ли я использовать трубку B444 для комплекта теплообменника?
О: Не в качестве единственной спецификации. B444 не требует проведения испытаний на развальцовку, необходимых для механического расширения трубы-к-трубной решетке. Для комплектов теплообменников необходимо указать B163. Если теплообменник также работает при температуре выше 600 градусов, в дополнение к B163 для данных о ползучести-разрыве может быть указан B444 класса 2.
Вопрос: Как проверить соответствие MTC NACE MR0175?
A: В MTC должно быть указано: (1) UNS N06625, (2) состояние поставки «отжиг в растворе» или «класс 2» по B444, (3) результат испытания на твердость менее или равен 22 HRC по ASTM E18 и (4) температура термообработки и метод охлаждения. Если поставляется класс 1 (холодная-обработка), MR0175 требует проведения SSC-тестирования партии-за-партией в соответствии с NACE TM0177, метод A.
Вопрос: Какова максимальная рабочая температура трубки N06625?
A: Предел непрерывного окисления составляет около 982 градусов. Для несущей конструкции-рекомендуемый предел составляет 650 градусов. При температуре выше 650 градусов следует учитывать данные о ползучести-разрыве согласно ASTM E139. Для конструкции ASME B31.3 допустимые значения напряжения опубликованы в ASME BPVC, раздел II, часть D для N06625 до 816 градусов.
Вопрос: Какой присадочный металл используется для сварки трубки N06625?
A: ERNiCrMo-3 (AWS A5.14) для GTAW/GMAW; ENiCrMo-3 (AWS A5.11) для SMAW. Нет предварительного нагрева; Межпроходная температура ниже 150 градусов. Никакой термообработки после сварки не требуется. Для соединений, отличных от углеродистой стали или 316L, предпочтительным наполнителем остается ERNiCrMo-3.
Прежде чем завершить оформление заказа на покупку, проверьте номер стандарта ASTM чертежа, условия поставки, уровень неразрушающего контроля и соответствие NACE контрольному списку MTC выше -, а затем отправьте полные технические требования, количество партий и график проекта в наш отдел продаж для получения соответствующего предложения с правильным обозначением стандарта в сертификате EN 10204 3.1/3.2.
