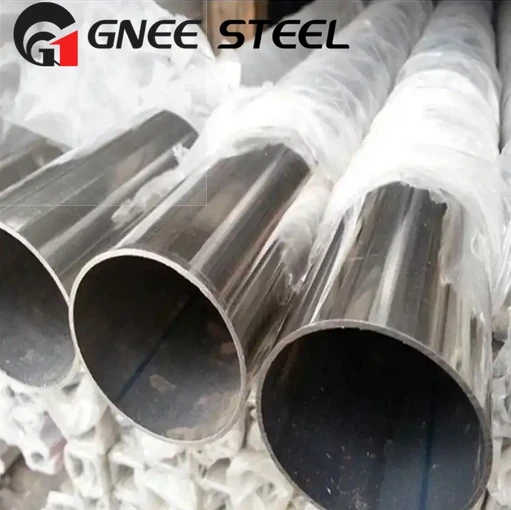

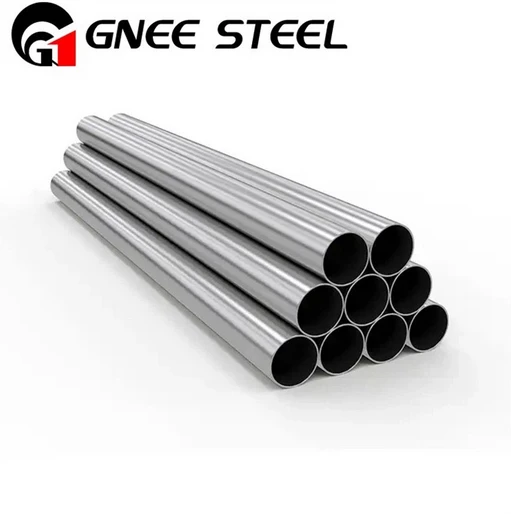

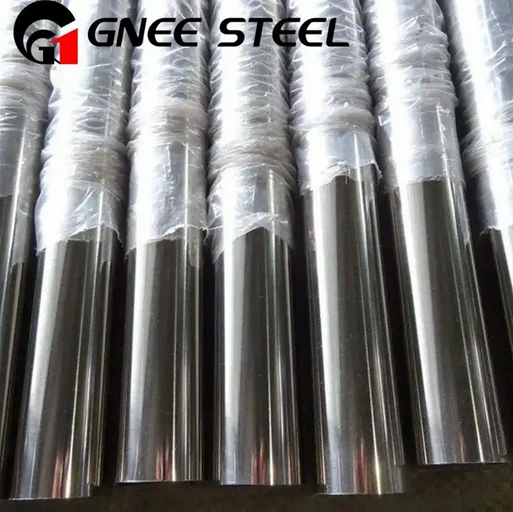

C-22HS и G-35 бесшовная труба
никель-молибденовый сплав C-22HS (UNS N07022) и никель-молибденовый сплав G-35 (UNS N06035) — это специализированные сплавы на основе никеля, разработанные для эксплуатации в условиях сильной коррозии, где стандартные нержавеющие стали и обычные сплавы семейства C достигают своих пределов. C-22HS является высокопрочной производной химического состава C-22, а G-35 был разработан для подавления агрессивной среды производства фосфорной кислоты мокрым способом. Оба они регулярно поставляются в виде бесшовных труб для критически важных проектов, таких как химические перерабатывающие заводы, комплексы по производству фосфорных удобрений и объекты высокосернистой нефти и газа.
Поскольку эти сплавы рассчитаны на эксплуатацию с высокой надежностью, обеспечение качества выходит далеко за рамки обычного отчета о заводских испытаниях. Сертификация практики плавки, полная прослеживаемость плавки, расширенный неразрушающий контроль и коррозионные испытания производственного материала являются типичными требованиями контракта. В этой статье рассматриваются металлургия, состав, стандарты, области применения, а также протоколы обеспечения качества и испытаний, которые обеспечивают производительность в течение длительного срока службы.
Химический состав и механические свойства
C-22HS сохраняет базовый химический состав C-22, состоящий примерно из 22 % хрома, 13 % молибдена и 3 % вольфрама в однофазной аустенитной никелевой матрице. Его прочность обусловлена запатентованным контролируемым маршрутом прокатки и старения, который создает высокую плотность дислокаций и тонкую, равномерную дисперсию вторичных фаз, которые фиксируют движение дислокаций. В результате предел текучести отожженного C-22 при комнатной температуре примерно в два раза выше, около 120 фунтов на квадратный дюйм (830 МПа) по сравнению с примерно 60 фунтами на квадратный дюйм (415 МПа), при сохранении около 90% коррозионной стойкости основного сплава.
G-35 повышает содержание хрома примерно до 33 % и сохраняет содержание молибдена примерно на уровне 8 %, при этом медь намеренно исключается. Высокое содержание хрома служит окисляющими кислотами и галогенидами, в то время как содержание молибдена поддерживает необходимый базовый уровень устойчивости к восстанавливающим кислотам и хлоридному изъязвлению. Именно этот баланс делает G-35 эталонным материалом для загрязненной фосфорной кислоты, полученной мокрым способом.
| Фактор | никель-молибден-хромовый сплав UNS N10276 (UNS N10276) | сплав никель-хром-молибден UNS N06022 (UNS N06022) | никель-молибденовый сплав G-35 (UNS N06035) |
|---|---|---|---|
| Уровень хрома | ~16% | ~22% | ~33% |
| Уровень молибдена | ~16% | ~13% | ~8% |
| Медь | Не требуется | Не требуется | 0% |
| Устойчивость к хлоридной точечной коррозии (PREN, прибл.) | ~69 | ~68 | ~48 |
| Оптимальная среда | Восстанавливающие кислоты и окисляющие хлориды | Окисляющие хлориды и смеси кислот | Сильноокисляющие кислоты с фторидами и хлоридами |
| Устойчивость к фосфорной кислоте | Хорошо в чистой кислоте | Очень хороший | Исключительные результаты при работе с загрязненной кислотой влажного процесса. |
Стандарты и спецификации
Бесшовные трубы и трубки из этих сплавов обычно соответствуют стандарту ASTM B622, а ASME SB-622 используется для сосудов под давлением и трубопроводов. Присадочным металлом для сварки C-22HS обычно является ERNiCrMo-10, что соответствует коррозионной стойкости основного металла. Для проверки восприимчивости к коррозии стандартным тестом на склонность к межкристаллитной коррозии никель-хромовых сплавов является ASTM G28, метод A. Ультразвуковой контроль бесшовных труб должен соответствовать стандартам, специфичным для труб, таким как ASTM E213, а не процедурам, ориентированным на пластины, чтобы контроль соответствовал форме продукта.
Применение и выбор материалов
Бесшовная труба C-22HS является правильным выбором, когда механическая конструкция определяется окружным напряжением, вызванным давлением, и требуется профиль коррозии C-22. Типичные услуги включают кислые скважины высокого давления, подводные манифольды, компоненты устья скважин, внутренние устройства реакторов, а также компоненты компрессоров или насосов, подверженные высокой вибрации и нагрузке.
Труба G-35 указывается, когда технологический поток является сильно окислительным, кислым и содержит галогениды. Основное применение — концентрированная фосфорная кислота с содержанием P2O5 около 54%, особенно в контурах испарения и фильтрации, где присутствуют фториды, хлориды, серная кислота и абразивный гипс. Другие благоприятные среды включают окисляющую серную кислоту, загрязненную ионами железа или меди, ванны травления азотной и хромовой кислотой, растворы скрубберов для сжигания отходов и растворы для отделки металлов.
Протоколы обеспечения качества, тестирования и изготовления
Для обоих сплавов спецификации на закупки должны требовать сертификации плавки VIM плюс VAR или ESR, прослеживаемости от нагрева к нагреванию и от трубы к нагреванию, а также комплексного MTR или CMTR, охватывающего полный химический состав, механические свойства, записи о термообработке и отчеты о неразрушающем разрушении. Для бесшовных труб рекомендуется стопроцентный ультразвуковой контроль с высокой чувствительностью для исключения расслоений и включений.
Для C-22HS MTR должен документально подтвердить соответствие патентованной термомеханической спецификации высокой прочности, а результаты механических испытаний должны превышать минимальный предел текучести для данной формы продукта. Испытание на твердость подтверждает рабочее состояние, при этом места испытаний выбираются так, чтобы защитить целостность поверхности.
Для G-35 настоятельно рекомендуется провести дополнительные испытания на коррозию производственного материала, включая ASTM G28, метод A, а для проектов с фосфорной кислотой — контрольные испытания в моделируемом технологическом растворе с содержанием P2O5 54 % и указанными уровнями фторида и хлорида при рабочей температуре. Если требуется сварка, необходимо предоставить квалифицированную спецификацию процедуры сварки (WPS) и купоны на сварку. Крупные проекты обычно привлекают сторонние инспекционные агентства для наблюдения за термообработкой и испытаниями на заводе, а также для проверки документации перед отправкой.
Изготовление C-22HS резко отличается от отожженных марок: горячая обработка не допускается, поскольку разрушает упрочненную микроструктуру. Изготовление ограничивается в основном холодной гибкой в пределах, установленных производителем. При сварке создается размягченная зона термического влияния, поэтому требуются низкое тепловложение и строгий контроль межпроходной температуры, а сварной узел обычно используется в исходном состоянии с расчетным учетом участка сварного шва меньшей прочности. Обработка упрочненного сплава требует жесткой оснастки, острого твердосплавного инструмента, а также соответствующих подач и скоростей.
Часто задаваемые вопросы
В чем разница между C-22HS и стандартным каналом C-22?C-22HS (UNS N07022) представляет собой термомеханически усиленную версию C-22 (UNS N06022) с примерно вдвое большим пределом текучести, около 120 тыс. фунтов на квадратный дюйм по сравнению с примерно 60 тыс. фунтов на квадратный дюйм, при этом сохраняется около 90 % коррозионной стойкости. Компромиссом является ограниченная технологичность: отсутствие горячей обработки и только ограниченная холодная обработка.
Почему G-35 является предпочтительным сплавом для работы с фосфорной кислотой?G-35 содержит около 33 % хрома, 8 % молибдена и не содержит меди, что обеспечивает исключительную стойкость к окисляющим, содержащим галогениды потокам фосфорной кислоты мокрого процесса, которые разъедают нержавеющие стали, более ранние сплавы серии G и даже C-276.
Можно ли бесшовную трубу C-22HS гнуть или ковать в горячем виде?Нет. Горячая обработка приводит к перегреву состаренной микроструктуры, что приводит к перестарению и необратимой потере улучшенных механических свойств. Допускается только холодный изгиб в пределах, указанных производителем.
Какой присадочный металл используется для сварки трубы C-22HS?ERNiCrMo-10 является типичным присадочным металлом. Металл сварного шва и зона термического влияния остаются в отожженном, менее прочном состоянии, поэтому соединение следует рассматривать как механическое слабое место в конструкции.
Какое испытание на коррозию рекомендуется для трубы G-35?ASTM G28 Метод А экранирует склонность к межкристаллитной коррозии. Для проектов по производству фосфорной кислоты дополнительными купонными испытаниями в моделируемом технологическом растворе с содержанием P2O5 54% и заданными уровнями фторида и хлорида является отраслевая практика.
Какие документы должен запросить покупатель на эти сплавы?полный отчет о заводских испытаниях, включающий практику плавления (VIM плюс VAR или ESR), полные химические свойства, механические свойства, записи термообработки и результаты неразрушающего контроля, а также отслеживаемость от плавки к плавке и, при необходимости, отчеты сторонних инспекций.
