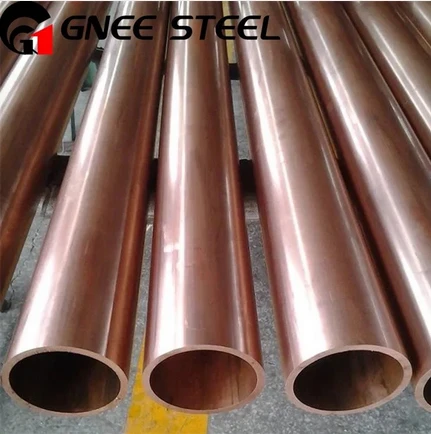

1. Классификации медных труб T1, T2 и T3 в первую очередь основаны на повышении уровня примесей. Каково фундаментальное влияние этих примесей на металлургию и как это напрямую создает компромисс-между высокой электро/тепловой проводимостью и превосходной обрабатываемостью?
Фундаментальное воздействие примесей заключается в разрушении кристаллической решетки. Чистая медь имеет регулярную гранецентрированную кубическую (ГЦК) решетку, которая позволяет электронам и фононам (квантам тепловой энергии) двигаться с минимальными препятствиями.
T1 (High Purity, >99,9% Cu): При минимальном количестве примесей решетка очень регулярная. Это обеспечивает практически беспрепятственный поток электронов и фононов, что приводит к исключительно высокой электро- и теплопроводности (около 101% IACS). Однако чистая медь мягкая, липкая и имеет тенденцию рваться во время обработки, что приводит к ухудшению качества поверхности и образованию наростов на кромках инструментов.
T3 (низкая чистота, ~99,90% Cu): содержит более высокие уровни примесей, таких как свинец (Pb), висмут (Bi) и другие. Эти атомы примесей искажают кристаллическую решетку, рассеивая электроны и фононы, что снижает электро- и теплопроводность. Однако эти же примеси, особенно свинец, действуют как стружколомы во время механической обработки. Они создают микроскопические неоднородности, которые предотвращают образование длинной непрерывной стружки, что приводит к превосходному качеству поверхности, более высокой скорости обработки и увеличению срока службы инструмента.
T2 (средняя чистота): занимает золотую середину, обеспечивая баланс хорошей проводимости и приемлемой обрабатываемости.
Компромисс-против: проектировщик должен выбирать между T1 для обеспечения максимальной проводимости в электрических шинах или высокоэффективных-теплообменниках и T3 для простоты изготовления сложных механически обработанных сантехнических фитингов или компонентов клапанов, где проводимость имеет второстепенное значение.
2. Для проекта реставрации исторического здания, стремящегося к аутентичности, для кровли и дренажной системы можно использовать бесшовную медную трубу Т1. Какое конкретное свойство меди высокой-чистоты отвечает за появление у нее характерной зеленой патины и почему эта патина функционально полезна?
Ключевым свойством является высокая химическая чистота и реакционная способность меди Т1, что позволяет формировать стабильную когерентную патину в результате многоэтапного химического процесса.
Процесс формирования патины:
Первоначальное окисление. При воздействии воздуха образуется слой красноватого-коричневого оксида меди (Cu₂O).
Сульфатирование. Со временем соединения серы в атмосфере (в результате загрязнения) вступают в реакцию с оксидом, образуя слой черного сульфида меди (CuS), а затем голубовато-зеленый слой сульфата меди (Cu₄SO₄(OH)₆).
Карбонизация: Наконец, углекислый газ и влага приводят к образованию окончательной стабильной патины: основного карбоната меди или малахита (Cu₂CO₃(OH)₂), который имеет характерный зеленый цвет.
Функциональные преимущества патины:
Патина не просто косметическая; это высокоэффективный защитный-самовосстанавливающийся барьер.
Ингибирование коррозии: Этот стабильный минеральный слой нерастворим и прилипает. Он эффективно изолирует лежащую под ним медь от дальнейшего воздействия атмосферы, резко замедляя скорость коррозии до незначительного уровня.
Долговечность. Благодаря этому защитному механизму крыши из-медной меди высокой чистоты могут служить веками. Патина обеспечивает сохранение структурной целостности кровельной системы в течение исключительно длительного срока службы.
Эстетическая стабильность: после формирования цвет стабилен и не требует ухода, обеспечивая последовательный и исторически точный внешний вид.
3. В современной системе подачи газа высокой-чистоты для завода по производству полупроводников требуется бесшовная медная труба. Хотя T1 обеспечивает высочайшую чистоту, почему он является плохим выбором для фитингов с механическим сжатием, используемых в такой системе, и какая современная марка бескислородной-меди может стать лучшей альтернативой?
Медь T1 — плохой выбор из-за ее склонности к водородному охрупчиванию и мягкости, что может привести к проблемам с герметизацией.
Hydrogen Embrittlement Risk: T1 is essentially an Electrolytic Tough Pitch (ETP) copper, containing cuprous oxide (Cu₂O) particles. In the presence of even trace hydrogen (which can be present in certain process gases or from off-gassing in the cleanroom environment), a reaction can occur: Cu₂O + H₂ ->2Си + Н₂О. Образующийся водяной пар, попавший в металл, создает высокое давление, что приводит к микротрещинам и катастрофическому хрупкому разрушению. Это неприемлемый риск в системе сверх-высокой-чистоты.
Мягкость и ползучесть: высокая чистота Т1 делает его очень мягким (отожженным). Под постоянным напряжением механического компрессионного наконечника труба Т1 может подвергаться хладотекучеству или ползучести, что приводит к медленному ослаблению фитинга с течением времени и потенциально создает путь утечки.
Превосходная альтернатива: бескислородная-медь (OFC).
Подходящим выбором будет современная марка, такая как C10100 (бескислородная-электронная марка) или C10200 (бескислородная-).
Отсутствие охрупчивания: эти марки обрабатываются в восстановительной атмосфере для полного удаления кислорода, что делает их полностью невосприимчивыми к водородному охрупчиванию.
Контролируемая прочность: они могут поставляться в вытянутом (твердом) состоянии, что обеспечивает достаточную прочность, чтобы противостоять ползучести под сжатыми фитингами, сохраняя при этом очень высокую чистоту и проводимость.
Чистота. Процесс производства OFC разработан таким образом, чтобы свести к минимуму все примеси и предотвратить загрязнение газами высокой-чистоты.
4. Система классификации «Т» во многом историческая. Каков основной современный стандарт для бесшовных медных водопроводных трубок и как распространенные марки материалов (например, K, L, M) соотносятся со старой системой T1/T2/T3 с точки зрения критериев их выбора?
Основным современным стандартом в Северной Америке является стандарт ASTM B88 - для бесшовных медных водопроводных труб. Типы «Т» были функционально заменены системой, основанной на толщине стенок и применении, а не на чистоте.
Обозначения класса ASTM B88:
Распространенными марками являются Тип K, Тип L и Тип M. Они отличаются внешним диаметром и толщиной стенки для данного номинального размера трубы.
Тип K: имеет самую толстую стенку и используется для подземных коммуникаций, приложений с высоким-давлением и коммерческой сантехники.
Тип L: имеет среднюю толщину стенок и является наиболее распространенным типом для общего распределения питьевой воды в жилых и коммерческих водопроводах.
Тип M: имеет самую тонкую стенку и используется в жилых домах с низким-давлением, а также в некоторых системах канализации, сточных вод и вентиляции (DWV).
Связь с оценками T- и современными критериями отбора:
Медный материал, используемый для изготовления трубок ASTM B88, обычно представляет собой C12200 (DHP - раскисленный фосфор, высокий остаточный фосфор) или его эквивалент. Это обеспечивает хороший баланс прочности, пластичности и, что особенно важно, устойчивости к охрупчиванию во время пайки/пайки.
Старая система T1/T2/T3 касалась состава материала (чистоты).
Современная система типа K/L/M ориентирована на форму продукта (толщину стенок и номинальное давление).
Определяющими критериями выбора сегодня являются требования к давлению, метод установки (скрытый или открытый) и требования строительных норм, а не тонкие различия в чистоте системы класса T-. Чистота материала эффективно стандартизирована в соответствии со спецификацией ASTM B88.
5. При выполнении анализа неисправностей протекающей медной водопроводной трубы Т2 1950-х годов предполагаются две формы коррозии: точечная коррозия из-за определенного химического состава воды или эрозионная-коррозия из-за высокой скорости. Какие визуальные и металлургические подсказки отличали бы одно от другого?
Чтобы отличить эти виды отказов, необходимо тщательно изучить морфологию и расположение коррозии.
Питтинговая коррозия (из химии воды):
Визуальные подсказки:
Локальная атака: Утечки будут происходить из отдельных изолированных ям. Остальная поверхность трубы может выглядеть практически неповрежденной или иметь общее потускнение.
Морфология ям: Ямы часто имеют полусферическую форму или глубокие и узкие. Они могут быть покрыты твердым, узловатым слоем продуктов коррозии (солей меди).
Местоположение: Питтинг часто бывает случайным, но чаще встречается на верхней внутренней поверхности горизонтальных труб, где могут задерживаться пузырьки воздуха, или в застойных зонах.
Металлургические подсказки:
При поперечном разрезе-ямки видно, что она распространяется прямо в стену, часто показывая концентрические кольца различных продуктов коррозии (куприт, малахит) внутри полости.
Эрозия-Коррозия:
Визуальные подсказки:
Направленные канавки или волнистые узоры: на внутренней поверхности будет отчетливый рисунок канавок, оврагов или волн, выровненных по направлению потока. Выглядит так, будто поверхность отчистили или смыли.
Местоположение: всегда обнаруживается в зонах турбулентности, внезапного изменения направления или сужения. К классическим местам относятся места, расположенные непосредственно за коленами, тройниками, клапанами или отверстиями. Приступ наиболее серьезен там, где скорость потока самая высокая и наиболее хаотичная.
Блестящая, чистая поверхность. Пораженная область часто оказывается на удивление чистой и блестящей, поскольку высокоскоростной-поток постоянно удаляет защитную патину и любые мягкие продукты коррозии, как только они образуются, подвергая свежий активный металл дальнейшему воздействию.
Металлургические подсказки:
Поперечное-сечение показывает плавное постепенное утончение стенки трубы без глубоких изолированных ямок. Микроструктура будет выглядеть проработанной и гладкой в направлении потока.
Таким образом, изолированные глубокие отверстия указывают на точечную коррозию, а направленные канавки в областях с высоким-потоком указывают на эрозию-коррозию.
