Какие требования к контролю качества и сертификации применяются к листам из сплава Hastelloy G-30 для критически важных применений?

1. Что представляет собой лист из сплава Hastelloy G-30 (UNS N06030) и как его состав обеспечивает исключительные характеристики в средах с фосфорной кислотой и смешанными кислотами?

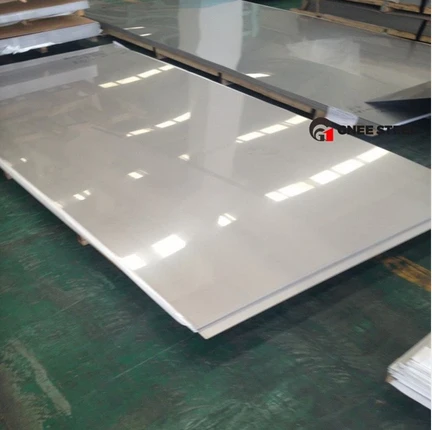

Лист из сплава Hastelloy G-30 (UNS N06030) представляет собой плоский-прокат из никелевого-хромового-железомолибденового сплава с добавками меди, вольфрама и ниобия. Он специально разработан для того, чтобы выдерживать самые агрессивные промышленные кислотные среды, особенно фосфорную кислоту мокрого процесса (WPA) и смешанные кислоты, такие как комбинации азотной и плавиковой кислот. Листовая форма обычно определяется как материал толщиной менее 3/16 дюйма (4,76 мм) и широко используется в производстве химического технологического оборудования.

Химический состав (согласно ASTM B582):

Как каждый элемент способствует производительности:

Высокий уровень хрома (28-31,5%):

Образует стабильный защитный слой оксида Cr₂O₃.

Обеспечивает исключительную устойчивость к окисляющим кислотам, таким как азотная кислота (HNO₃).

Критически важен для устойчивости к окислительному воздействию фторидов, присутствующих в фосфорной кислоте, полученной мокрым способом.

Превосходит сплавы с низким-хромом в смешанных кислотных средах.

Умеренный молибден (4-6%):

Повышает устойчивость к восстанавливающим кислотам, таким как серная кислота (H₂SO₄) и соляная кислота (HCl) в разбавленных концентрациях.

Повышает устойчивость к локальной коррозии (питтинговой и щелевой коррозии) в средах,-содержащих хлориды.

Дополняет хром, обеспечивая сбалансированную работу в кислотах, которые колеблются между окислительными и восстановительными условиями.

Добавление меди (1-2,4%):

Значительно повышает стойкость к серной кислоте, особенно в промежуточных диапазонах концентраций (40–60%), с которыми многие сплавы плохо справляются.

Повышает производительность в восстановительных условиях, встречающихся в испарителях фосфорной кислоты.

Вольфрам (1,5-4%):

Обеспечивает упрочнение твердого раствора, улучшение механических свойств при повышенных температурах.

Повышает устойчивость к локальной коррозии, особенно в хлоридных средах.

Способствует стабильности сплава во время сварки и изготовления.

Ниобий (0,3-1,5%):

Действует как стабилизирующий элемент, преимущественно образуя карбиды ниобия, а не карбиды хрома.

Предотвращает сенсибилизацию во время сварки, обеспечивая полную-зону термического воздействия (ЗТВ) на полную коррозионную стойкость.

В большинстве случаев устраняется необходимость в термообработке после-сварки.

Низкоуглеродистый (≤0,03%):

Сводит к минимуму возможность выделения карбида хрома во время сварки.

Обеспечивает стойкость к межкристаллитной коррозии в-сварном состоянии.

Почему G-30 является предпочтительным выбором для обслуживания фосфорной кислоты:

Фосфорная кислота, полученная мокрым способом, – это не просто H₃PO₄; он содержит примеси, включая фториды (F⁻), хлориды (Cl⁻), остаточную серную кислоту (H₂SO₄) и кремнезем. Этот сложный химический состав создает очень агрессивную среду, которая варьируется от окислительной (из-за фторидов) до восстановительной (из-за серной кислоты). Сбалансированный состав G-30-с высоким содержанием хрома для устойчивости к окислению, молибдена и меди для снижения стойкости делает его уникально подходящим для такого требовательного применения.

2. Как изготавливается лист из сплава Hastelloy G-30 и какой контроль качества обеспечивает постоянство свойств по всему листу?

Производство листов из сплава Hastelloy G-30 включает в себя последовательность точных металлургических и механических процессов, направленных на достижение однородного химического состава, стабильных механических свойств и превосходного качества поверхности. Контроль качества на каждом этапе гарантирует, что конечный продукт соответствует строгим требованиям химической обработки.

Последовательность производственного процесса:

Плавка и рафинирование:

Первичная плавка: первичное сырье (никель, хром, молибден и т. д.) плавится в электродуговой печи.

Вторичное рафинирование: расплавленный металл переносится в резервуар аргоно-кислородного обезуглероживания (AOD). Этот процесс уточняет химию до точных характеристик, удаляет примеси и контролирует содержание углерода до уровня ≤0,03%.

Дополнительный переплав: для критических применений, требующих высочайшей чистоты, можно использовать электро-шлаковый переплав (ЭШП). Этот процесс медленно затвердевает металл, образуя однородный слиток с минимальными сегрегациями и включениями.

Преобразование слитков и слябов:

Рафинированный металл отливают в слитки весом в несколько тонн.

Слитки подвергают горячей ковке или прокатывают в прямоугольные плиты, поверхность которых подвергают шлифовке для устранения дефектов литья.

Горячая прокатка (листовой стан):

Слябы повторно нагревают примерно до 2150–2250°F (1175–1230°C).

Их пропускают через реверсивный стан горячей прокатки, постепенно уменьшая толщину.

Горячая прокатка продолжается до тех пор, пока материал не достигнет промежуточной толщины, обычно от 0,125 до 0,375 дюйма в зависимости от конечной толщины листа.

Отжиг и удаление окалины:

Горячекатаный-лист подвергается отжигу на раствор при минимальной температуре 2150°F (1175°C).

Быстрая закалка (распыление воды или погружение) фиксирует однородную микроструктуру.

Удаление окалины (абразивно-струйная очистка или травление) удаляет оксидный слой, образовавшийся при горячей прокатке.

Холодная прокатка:

Отожженный и очищенный от окалины лист подвергается холодной прокатке до окончательной толщины.

Холодная прокатка улучшает качество поверхности, ужесточает размерные допуски и может улучшить зернистую структуру.

Для более тонких листов может потребоваться несколько проходов с промежуточным отжигом.

Окончательный отжиг и травление:

Холоднокатаный-лист подвергается окончательному отжигу при температуре 2150°F (1175°C).

Быстрая закалка сохраняет коррозионно--стойкую микроструктуру.

Травление в кислотных ваннах удаляет остатки оксида и восстанавливает пассивную поверхность.

Завершающие операции:

Выравнивание: лист пропускается через роликовый правильный станок для достижения заданной плоскостности.

Обрезка кромок: Края обрезаются до окончательной ширины.

Обработка поверхности: В зависимости от спецификации лист может иметь отделку 2B (холоднокатаный, отожженный, травленый, слегка прокатанный полированными валками) или более блестящую отделку.

Контроль качества на протяжении всего производства:

Стандарты ASTM, регулирующие лист G-30:

Типичные размеры листов и допуски:

3. Каковы основные области применения листов из сплава Hastelloy G-30 в химической промышленности и производстве удобрений?

Лист из сплава Hastelloy G-30 предназначен для применений, где требуется исключительная устойчивость к смешанным кислотам, фосфорной кислоте и агрессивным окислительно-восстановительным средам. Универсальность делает его незаменимым в ряде критически важных отраслей промышленности.

Промышленность удобрений (производство фосфорной кислоты):

Корпуса и внутренние устройства испарителя:

Функция: Концентрируйте фосфорную кислоту мокрого процесса (WPA) от 30% до 50-54% P₂O₅ в вакууме.

Окружающая среда: горячая (180–220°F) фосфорная кислота с фторидами, хлоридами, серной кислотой и кремнеземом.

Почему лист G-30: используется для изготовления корпусов сосудов, перегородок и внутренних компонентов. Высокий хром противостоит окисляющим фторидам; медь и молибден справляются с восстановлением серной кислоты.

Типичные компоненты: паровые головки, сепараторы уноса, рециркуляционные резервуары.

Футеровки варочного котла и реактора:

Функция: Облицовка внутренней части реакторов разложения, где фосфоритная руда реагирует с серной кислотой.

Почему лист G-30: применяется в качестве свободной облицовки или наплавки для защиты сосудов из углеродистой стали от чрезвычайной коррозионной активности суспензии варки.

Колонки концентрации кислоты:

Функция: Дальнейшее концентрирование фосфорной кислоты до суперфосфорной кислоты (68-72% P₂O₅).

Почему G-30 Sheet: Сохраняет целостность при повышенных температурах в высококонцентрированной кислоте.

Компоненты скруббера:

Функция: Удаление фторидов и других загрязнений из технологических отходящих-газов.

Почему лист G-30: используется для изготовления корпусов скрубберов, туманоуловителей и воздуховодов. Устойчив к кислым газам и фторидам, которые конденсируются в скрубберах.

Применение химической обработки:

Травильные машины для азотной/плавиковой кислоты:

Назначение: Травление нержавеющей стали смесями HNO₃/HF.

Почему лист G-30: один из немногих материалов, которые выдерживают воздействие агрессивной смешанной кислоты; используется для облицовки резервуаров, нагревательных змеевиков и крышек.

Компоненты установки серной кислоты:

Назначение: сушильные башни, абсорбционные башни, охладители кислоты.

Почему G-30 Sheet: Превосходная стойкость к серной кислоте в широком диапазоне концентраций и температур.

Емкости для смешанного кислотного нитрования:

Функция: Производство нитросоединений с использованием смесей HNO₃/H₂SO₄.

Почему лист G-30: превосходит нержавеющие стали в условиях сильного окисления; поддерживает чистоту продукта, избегая металлических загрязнений.

Реакторы для органического синтеза:

Назначение: Сосуды для реакций с участием коррозионно-активных катализаторов или побочных продуктов.

Почему G-30 Sheet: Обеспечивает надежную долговременную работу в сложных химических средах.

Применение в атомной промышленности:

Компоненты переработки топлива:

Назначение: сосуды-диссольверы, скрубберы отходящих-газов и перепускные трубопроводы для переработки отработавшего ядерного топлива.

Почему лист G-30: Исключительная устойчивость к растворителям HNO₃/HF; используется для облицовки сосудов и внутренних компонентов.

Суда по переработке отходов:

Назначение: Резервуары для переработки и остекловывания радиоактивных отходов.

Почему G-30 Sheet: Долгосрочная надежность в экстремальных условиях.

Другие приложения:

Практический пример: футеровка испарителя фосфорной кислоты

На заводе по производству фосфорной кислоты всего через 18 месяцев эксплуатации произошла серьезная коррозия испарителя из углеродистой стали с резиновой-футеровкой. Футеровка вышла из строя из-за проникновения горячей кислоты и фторидов. Замена футеровки из листового материала Hastelloy G-30 толщиной 3/16 дюйма (4,8 мм), установленной в виде свободной футеровки с вентиляцией, продлила срок службы более чем на 10 лет. Футеровка G-30 окупилась за 3 года за счет исключения простоев и технического обслуживания.

4. Какие особенности формовки и сварки являются уникальными для листов из сплава Hastelloy G-30 во время изготовления?

Изготовление оборудования из листового сплава Hastelloy G-30 требует понимания механического поведения материала и применения правильных методов для поддержания его коррозионно--стойких свойств. Характеристики сплава при наклепе и критическая важность состояния поверхности требуют пристального внимания.

Формирование соображений:

Поведение при упрочнении работы:

G-30 затвердевает быстрее, чем аустенитные нержавеющие стали.

Во время холодной штамповки (изгиб, прокатка, глубокая вытяжка) материал становится прочнее и тверже, что требует более высоких усилий формовки.

Вывод: операции формовки следует планировать так, чтобы свести к минимуму чрезмерную холодную обработку; Для жесткой формовки может потребоваться промежуточный отжиг.

Гибка и формовка тормозов:

Минимальный радиус изгиба: для отожженного листа минимальный радиус изгиба, в 1–2 раза превышающий толщину листа, обычно достижим для изгибов на 90°.

Упругое сопротивление: G-30 имеет более высокий предел текучести, чем углеродистая сталь, что приводит к большей упругости. Для достижения окончательного угла необходим чрезмерный изгиб.

Инструмент: используйте чистые, гладкие матрицы, чтобы предотвратить повреждение поверхности. Смазка (водо-растворимые или хлорированные масла) уменьшает трение и предотвращает истирание.

Профилирование рулонов (цилиндрические формы):

Трех-валковая или четырех-валковая гибка позволяет формировать цилиндры для сосудов и резервуаров.

Последовательные, многократные проходы предпочтительнее одиночных тяжелых проходов.

Подготовка кромок (выравнивание) помогает добиться правильного закрытия продольных швов.

Глубокий рисунок:

Сложные формы (головки, вогнутые концы) могут потребовать нескольких этапов рисования.

Промежуточный отжиг между этапами восстанавливает пластичность.

Большие радиусы пуансонов и штампов предотвращают разрывы.

Горячая формовка:

Диапазон температур: 1850°F - 2150°F (1010°C - 1175°C).

Формируйте при температуре выше температуры рекристаллизации, чтобы избежать растрескивания.

После-термообработка формы: если деталь сформирована ниже температуры отжига, ее необходимо подвергнуть окончательному-отжигу (2150°F, быстрая закалка) для восстановления коррозионной стойкости.

Рекомендации по сварке:

Сварочные процессы:

Газовая вольфрамовая дуговая сварка (GTAW/TIG): предпочтительна для изготовления листового металла (толщиной обычно ≤1/8 дюйма). Обеспечивает превосходный контроль, минимальное тепловложение и высокое-качество сварных швов.

Газовая дуговая сварка (GMAW/MIG): подходит для более толстых листов, рекомендуется импульсный перенос распылением.

Плазменно-дуговая сварка (PAW): Высокоскоростная-сварка прямых швов листового металла.

Выбор присадочного металла:

Используйте соответствующий присадочный материал ERNiCrMo-11 согласно AWS A5.14.

При автогенной сварке (без присадочного материала) обеспечьте максимальную плотность посадки-и чистоту.

Совместный дизайн для листа:

Стыковые соединения: Квадратный край для тонкого листа; одинарное-V для большей толщины (≥1/8 дюйма).

Нахлесточные соединения: приемлемо для не-некритичных применений; избегайте щелей.

Угловые соединения: проектируйте с учетом полного проникновения, где это возможно.

Критические параметры сварки (GTAW):

Основные меры предосторожности:

После-Очистка сварных швов:

Удалите термический оттенок механически (щеткой из нержавеющей стали) или химически (травлением).

Травильный раствор: Обычно смесь HNO₃/HF (10-15% HNO₃, 1-3% HF) при температуре 120-140°F.

Тщательно промойте деминерализованной водой.

Пассивация может быть указана для критического обслуживания.

Термическая обработка после-сварки (PWHT):

Обычно не требуется для G-30 из-за низкого содержания углерода и стабилизации ниобия.

Если указано (редко), типичный цикл: 1800–2000°F с последующим быстрым охлаждением.

Проверка изготовленных листовых компонентов:

5. Какие требования к контролю качества и сертификации применяются к листам из сплава Hastelloy G-30 для критически важных применений?

Листы из сплава Hastelloy G-30 для ответственных химических операций требуют строгого контроля качества и всесторонней сертификации для обеспечения целостности материала, коррозионной стойкости и долгосрочной надежности. Эти требования обычно превышают стандартные спецификации ASTM.

Регулирующие характеристики:

Требования к сертификации материалов:

Протокол заводских испытаний (MTR):

Сертифицированный химический анализ каждой плавки.

Проверка механических свойств (растяжение, текучесть, удлинение).

Сертификация термообработки (температура, время, метод закалки).

Прослеживаемость от расплава до готового листа.

Отслеживание тепла:

На каждом листе указан номер плавки.

Сопоставление листов с конкретными плавками сохраняется.

Положительная идентификация материала (PMI):

Часто требуется для критически важных приложений.

Проверьте качество на каждом листе (или статистически по партии).

Рентгеновская флуоресценция (РФА) или оптико-эмиссионная спектроскопия (ОЭС).

Проверка химического состава (ASTM B582):

Проверка механических свойств (ASTM B582):

Не-Неразрушающий контроль (NDE):

Проверка размеров:

Требования к поверхности:

2B Отделка: Холоднокатаный, отожженный, травленый, слегка прокатанный полированными валками; гладкий, матовый вид.

2D отделка: Холоднокатаный, отожженный, травленный; матовое, не-отражающее покрытие.

BA Отделка: Яркий отжиг; отражающее, зеркальное-покрытие (требуется отжиг в контролируемой атмосфере).

Недопустимые дефекты: трещины, нахлесты, швы, ямки, раскатанные-окалины, царапины, превышающие спецификации отделки.

Коррозионные испытания (для критически важных служб):

ASTM G28, метод А:

Цель: Обнаружение склонности к межкристаллитной коррозии.

Окружающая среда: Кипящий сульфат железа-серная кислота.

Продолжительность: 24 часа (типично).

Приемка: Скорость коррозии ≤0,5 мм/год (типично; зависит от-клиента).

ASTM G28, метод Б:

Цель: Оценить общую коррозионную стойкость.

Среда: Кипящая серная кислота с сернокислым железом (различные соотношения).

Индивидуальные испытания на коррозию:

Имитированная технологическая среда (например, фосфорная кислота с фторидами/хлоридами).

Тестирование купона в реальном или смоделированном процессе.

Специальное тестирование для критически важных приложений:

Пакет документации (типичный для критически важных служб):

Требования к маркировке согласно ASTM B582:

АСТМ Б582

Марка (UNS N06030)

Размер (толщина × ширина × длина)

Номер плавки

Название или торговая марка производителя

Страна происхождения

Упаковка и защита:

Прокладывание бумаги или пластика между листами, чтобы предотвратить появление царапин.

Защита кромок листовой бумаги.

Обвязка стальными лентами (с защитными уголками).

Деревянные ящики для экспорта или критически важных поставок.

Осушитель для применений,-чувствительных к влаге.

Критерии приема для критически важных услуг:

Никаких поверхностных и внутренних дефектов.

Химический состав в пределах спецификации.

Механические свойства соответствуют минимуму или превышают его.

Соответствие размеров ASTM B582 или заказу клиента.

PMI проверен.

Пройдено испытание на коррозию (при необходимости).

Предоставляется полный пакет документации.
