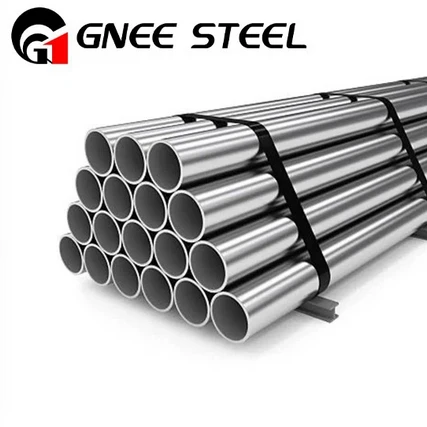

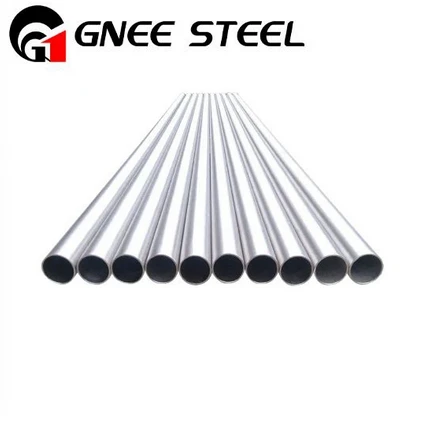

1. Что такое бесшовная труба из никеля 200 (UNS N02200) и каковы ее определяющие характеристики и металлургические преимущества перед сварными трубами?
Бесшовная труба Nickel 200 (UNS N02200) представляет собой трубчатый продукт, изготовленный из технически чистого деформируемого никеля (минимум 99,0% никеля) путем бесшовной экструзии или пилджеринга, а не формования и сварки из пластин или полос. Его определяющей характеристикой является однородная, сплошная зернистая структура по всей окружности и длине трубы, без продольного сварного шва.
К ключевым металлургическим преимуществам бесшовной конструкции относятся:
Структурная целостность. Отсутствие сварного шва исключает вероятность возникновения дефектов, связанных с -сваркой, таких как пористость, непровар или изменения микроструктуры зоны термического воздействия (ЗТВ), которые могут стать точками возникновения коррозии или механического повреждения.
Однородные механические свойства. Такие свойства, как предел прочности, предел текучести и твердость, одинаковы во всех направлениях, что обеспечивает превосходную надежность в условиях многоосевого напряжения, например, при высоком давлении или термоциклировании.
Повышенная коррозионная стойкость. В высокоагрессивных или-чувствительных к проникновению средах (например, при работе с сухими галогенными газами, такими как фтор или хлор), бесшовная конструкция обеспечивает более равномерную и предсказуемую коррозионную стойкость без уязвимых сварных швов.
Более высокие номинальные давления: присущая им структурная непрерывность часто позволяет рассчитывать бесшовные трубы на более высокие внутренние давления по сравнению со сварными трубами тех же размеров и марки материала.
Превосходное качество поверхности. Внутренняя поверхность холоднотянутой-бесшовной трубы обычно более гладкая, чем у сварной и калиброванной трубы, что снижает потери на трение и сводит к минимуму места скопления продукта или локальной коррозии.
Хотя бесшовные трубы из никеля 200 дороже сварных труб, они предназначены для наиболее ответственных применений, где абсолютная надежность, высокая чистота и максимальное выдерживание давления не-не подлежат обсуждению.
2. В каких критически важных отраслях и в тяжелых условиях эксплуатации бесшовные трубы из никеля 200 являются обязательным или предпочтительным выбором?
Бесшовные трубы из никеля 200 являются обязательными или настоятельно предпочтительными в отраслях, где неисправность невозможна и где условия эксплуатации агрессивно эксплуатируют любые нарушения целостности материала или производства.
Основные отрасли и приложения:
Переработка ядерного топлива и производство изотопов: это важнейшее применение. Бесшовные трубы используются в системах, работающих с гексафторидом урана (UF₆) и другими летучими фторидами. Абсолютная целостность, необходимая для предотвращения утечек радиоактивных веществ, в сочетании с устойчивостью никеля к фтористой коррозии делают бесшовную конструкцию незаменимой. Любой дефект сварного шва может иметь катастрофические последствия.
Химическая и фармацевтическая обработка высокой-чистоты: для процессов, в которых используются сверх-чистые промежуточные продукты, активные фармацевтические ингредиенты (API) или катализаторы, чувствительные к загрязнению. Гладкая, сплошная внутренняя поверхность бесшовных труб сводит к минимуму зоны захвата и обеспечивает более легкую очистку и пассивацию, отвечая строгим стандартам cGMP (действующей надлежащей производственной практики) в отношении чистоты продукции.
Работа с щелочью под высоким-давлением. Хотя сварные трубы обычно используются для стандартной передачи щелочи, бесшовные трубы используются для:
Линии передачи расплавленного каустика при повышенном давлении.
Важные контрольно-измерительные линии в испарителях каустика, где засорение сварного шва-малого диаметра может привести к отказу системы.
Линии подачи автоклавов высокого-давления в химическом синтезе.
Аэрокосмическая и оборонная промышленность:
Гидравлические и пневматические системы самолетов и космических аппаратов, требующие высокой надежности, с экзотическими жидкостями.
Системы подачи топлива для ракет и ракет.
Нефть и газ (специальные услуги): для корпусов скважинных приборов, трубопроводов подземных предохранительных клапанов и компонентов, работающих в кислых средах, где требуется максимальная стойкость к хлоридному коррозионному растрескиванию под напряжением (SCC) и водородному охрупчиванию, хотя его использование менее распространено, чем никелевые сплавы, такие как 825 или 625.
Факторами выбора часто являются сочетание высокого давления, сильной коррозии, обязательной-герметичности и необходимости гарантированного качества внутренней поверхности.
3. Каковы основные производственные процессы (например, горячая экструзия, холодное волочение) бесшовных труб из никеля 200 и как они влияют на конечные свойства?
Бесшовные трубы из никеля 200 производятся с помощью ряда процессов, которые определяют точность их размеров, механические свойства и качество поверхности.
Горячая экструзия:
Процесс: Нагретая никелевая заготовка протыкается оправкой и проталкивается через матрицу, образуя полую оболочку (материнскую трубку).
Влияние: это основной процесс формования изделий большего диаметра и более тяжелых стенок. В результате получается крупнозернистая структура с хорошей пластичностью, но относительно шероховатой поверхностью и широкими размерными допусками. Трубы в таком состоянии («горячекатаные») подходят для дальнейшей обработки или для не-критических высоких-применений температур.
Холодное волочение/пилиджерство:
Процесс: горячую-экструдированную исходную трубку очищают, травят, а затем протягивают через матрицу через оправку (холодная вытяжка) или обрабатывают на пильгерной мельнице (холодная пильгерная обработка). Это значительно уменьшает диаметр и толщину стенок при комнатной температуре.
Влияние на свойства:
Упрочнение: значительно увеличивает предел прочности и текучести при одновременном снижении удлинения. Например, предел текучести может увеличиться с ~ 20 фунтов на квадратный дюйм (отжиг) до более 60 фунтов на квадратный дюйм (твердая вытяжка).
Точные размеры: Обеспечивает очень жесткие допуски по наружному диаметру (НД) и толщине стенок (например, в соответствии со спецификациями ASTM B161).
Превосходная обработка поверхности: Обеспечивает гладкую, однородную внутреннюю и внешнюю поверхность.
Свойства направления: Вызывает некоторую анизотропию; свойства могут незначительно отличаться в продольном и поперечном направлениях.
Отжиг:
Процесс: Холоднообработанные-трубы нагреваются до температуры 700–925 градусов (1300–1700 градусов по Фаренгейту) в печи с контролируемой атмосферой, а затем быстро охлаждаются.
Воздействие: этот критический шаг рекристаллизует зеренную структуру, снимает внутренние напряжения, восстанавливает пластичность и ударную вязкость, а также оптимизирует коррозионную стойкость сплава. Окончательные механические свойства (отпуск) определяются степенью нагарта и конкретным циклом отжига. Полный мягкий отжиг необходим для операций жесткой формовки или развальцовки.
Сочетание этих процессов позволяет производителям производить бесшовные трубы различных «температур» (например, мягкие отожженные, легкотянутые, твердотянутые) для удовлетворения конкретных требований к механическим свойствам для различных применений.
4. Каковы конкретные рекомендации по изгибу, развальцовке и установке бесшовных труб из никеля 200 для предотвращения наклепа и растрескивания?
Хотя никель 200 пластичен, его сильная склонность к деформационному-упрочнению требует осторожного обращения во время изготовления, чтобы избежать растрескивания или чрезмерной твердости.
Гибка:
Используйте гибку оправкой. Для труб с тонкими-стенными стенками или малыми радиусами изгиба (например, наружным диаметром менее 5 x) оправка должна поддерживать внутреннюю стенку, чтобы предотвратить коробление или чрезмерное утончение стенки на выступах (за пределами изгиба).
Радиус изгиба: Следуйте минимальным радиусам изгиба, указанным в таких стандартах, как ANSI/ASME B31.3. Общим правилом является минимальный радиус изгиба, равный 3-кратному наружному диаметру бесшовных отожженных труб.
Состояние отжига: перед холодной гибкой труба должна находиться в полностью мягком отожженном состоянии. Изгиб холоднотянутой- или закаленной трубы может привести к растрескиванию.
Скорость: наклоняйтесь медленно и плавно. Быстрый изгиб увеличивает риск растрескивания.
Развальцовка и отбортовка:
Состояние материала: Для развальцовки (например, для компрессионных фитингов) или накатки -канавок следует использовать только мягко отожженные трубы.
Инструмент: используйте острые, чистые и правильно смазанные инструменты, специально предназначенные для никелевых сплавов. Инструментальная сталь предпочтительна для предотвращения истирания.
Прогрессивная формовка. Для больших расширений или специальных соединений используйте многоэтапный, последовательный процесс, а не одну серьезную деформацию.
Резка и нарезание резьбы:
Резка. Используйте медленные-острые ленточные пилы или абразивные отрезные круги. Избегайте чрезмерной силы или выделения тепла.
Нарезание резьбы. Используйте острые матрицы и инструменты из быстрорежущей-стали (HSS) или твердосплавных сплавов. Нанесите большое количество смазочно-охлаждающей жидкости,-не содержащей серы, или специальной смазочно-охлаждающей жидкости,-содержащей никель, чтобы смазать и охладить срез. Образование стружки должно быть непрерывным; сломанная стружка может повредить резьбу.
Общая установка:
Выравнивание: Обеспечьте правильное выравнивание фитингов и опор, чтобы избежать возникновения изгибающих напряжений во время сборки.
Поддержка: Обеспечьте адекватную поддержку трубопроводов во избежание провисания и вибрации, которые со временем могут привести к усталостному разрушению.
Отжиг после формовки-. Для компонентов, подвергающихся сильной холодной деформации (например, очень крутым изгибам), после формовки может потребоваться снятие напряжений или полный отжиг для восстановления коррозионной стойкости и пластичности перед вводом в эксплуатацию.
5. Какие стандарты обеспечения качества, протоколы испытаний и документация являются обязательными для бесшовных труб из никеля 200 в регулируемых отраслях?
Поставка бесшовных труб из никеля 200 для критически важных задач в таких отраслях, как атомная, аэрокосмическая и фармацевтическая, предполагает строгий, многоуровневый-режим обеспечения качества.
Основные характеристики материалов:
ASTM B161: Стандартные спецификации для никелевых бесшовных труб и трубок. Это основная спецификация, охватывающая химический состав, механические свойства, размеры и допуски.
ASME SB161: эквивалент ASME по котлам и сосудам под давлением, необходимый для компонентов,-удерживающих давление.
Обязательные испытания и проверки:
Chemical Analysis: Per heat/lot using ASTM E1473 methods. The report must confirm UNS N02200 composition, especially the nickel content (>99,0%) и содержание углерода (максимум 0,15%).
Механические испытания: испытания на растяжение (ASTM E8) и испытания на твердость (по Роквеллу или Бринеллю) проводятся на образцах из готовой трубы или репрезентативного испытательного стержня для проверки соответствия предела текучести, прочности на разрыв и удлинения заданному отпуску (например, отожженному, тянутому).
Не-неразрушающий контроль (NDE):
Вихретоковое испытание (ET): ASTM E426 является стандартом для обнаружения поверхностных и околоповерхностных дефектов по всей длине трубы.
Ультразвуковой контроль (UT): ASTM E213 часто указывается для труб с более толстыми стенками или для обнаружения внутренних расслоений и включений. Может потребоваться в дополнение к ET.
Гидростатическое или пневматическое испытание под давлением: каждая длина трубы подвергается испытанию под давлением в соответствии с требованиями ASTM B829 для проверки прочности под давлением.
Проверка размеров: полная проверка наружного диаметра, толщины стенки (часто с автоматическим ультразвуковым сканированием), прямолинейности и длины в соответствии с указанными допусками в ASTM B161.
Осмотр поверхности: Визуальный осмотр на наличие дефектов, таких как швы, нахлесты или царапины. Для критически важных приложений по очистке-обслуживания может быть указана специальная область внутреннего отверстия-.
Сертификация и отслеживаемость:
Требуется сертифицированный отчет о заводских испытаниях (CMTR), обеспечивающий полную прослеживаемость от конечной трубы до исходного номера плавки расплава.
CMTR должен включать все результаты химических и механических испытаний, отчеты неразрушающего контроля, записи о термообработке и заявление о соответствии заказанной спецификации (например, ASTM B161, ASME SB161).
Для ядерных применений обязательными являются раздел III ASME, сертификация компонентов ядерной установки (штамп NPT), а также дополнительный неразрушающий контроль (например, полнообъемное UT) и документация.
В аэрокосмической отрасли часто требуется соблюдение соответствующих спецификаций аэрокосмических материалов (AMS) и аудит испытательных центров Национальной программы аккредитации подрядчиков аэрокосмической и оборонной промышленности (NADCAP).
Эта исчерпывающая документация гарантирует, что каждый кусок бесшовной трубы из никеля 200 имеет поддающуюся проверке историю и доказанную целостность для предполагаемой критической эксплуатации.
