Какова термостойкость бесшовной трубы из жаростойкого-сплава GH4169?

Для проектировщиков топливопроводов авиационных-двигателей, криогенных баков и реакторов высокого-давления пригодность материалов является основной проблемой. Нужно точно понимать, когда материал «размягчится» и потеряет структурную целостность.

Использование сплавов за пределами предполагаемого температурного диапазона может привести к:

Ползучий перелом:Стенка трубки утончается и разрывается под действием внутреннего давления.

Термическая усталость:Быстрые циклы нагрева/охлаждения вызывают появление микротрещин.

Катастрофическое окисление:Накипь загрязняет систему и снижает тепловой КПД.

НашБесшовные трубы из жаропрочных-легированных сплавов GH4169исключительно хорошо себя проявляют в650 градусов-700 градусовДиапазон, обеспечивающий стабильное решение в случае выхода из строя стандартного сплава.

Запросите отчет об испытаниях при высоких-температурах и данные о ползучести для Gnee Steel GH4169.

Какова термостойкость бесшовной трубы из жаростойкого-сплава GH4169?



Какова термостойкость бесшовной трубы из жаростойкого-сплава GH4169?

Бесшовные трубы из жаростойкого сплава GH4169 (аналог Inconel 718)обладают превосходной термостойкостью и в первую очередь предназначены для длительного-применения между-253 градусов и 650 градусов.

Ключевые данные по термостойкости:

🔥Долгосрочный-диапазон рабочих температур:От -253 до 650 градусов.

⚡Кратковременная-рабочая температура:До 800 градусов (ограниченное время).

🚀Устойчивость к окислению:Отлично, до 1000 градусов.

💧Диапазон температур плавления:От 1260 до 1320 градусов.

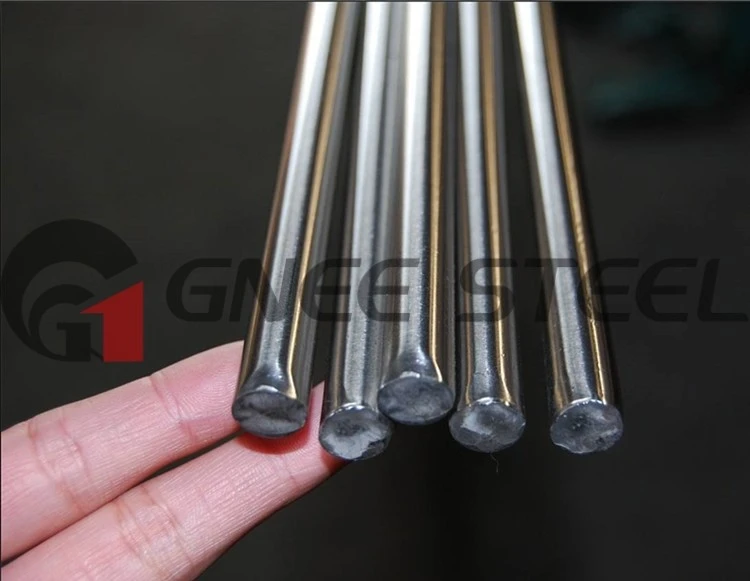

Чему эквивалентен GH4169?



Инконель 718

GH4169 (эквивалент американского бренда Inconel 718) — это дисперсионно-твердеющий суперсплав на основе никеля-, широко используемый в аэрокосмической промышленности благодаря своим превосходным механическим свойствам (Lu et al., 2014).

1. Кривая температурных характеристик GH4169: три ключевые области

Регион А: низкая температура окружающей среды (от -253 до 0 градусов).
В отличие от многих высокопрочных сталей,-которые становятся хрупкими и ломаются в условиях чрезвычайно низких температур,GH4169сохраняет превосходную прочность и пластичность.

Характеристики:Сохраняет стабильность своей гране-центрированной кубической (FCC) решетки.

Оптимальные приложения:Компоненты для транспортировки жидкого водорода/жидкого кислорода и освоения космоса.

Регион Б: постоянная нагрузка-Окружающая среда подшипника (до 650 градусов/1200 градусов по Фаренгейту)

Это оптимальный диапазон рабочих температур дляGH4169. Фаза его укрепления «( ») остается стабильной, предотвращая остаточную деформацию.

Характеристики:Отличный предел текучестиБольше или равно 850 МПа при 650 градусах..

Оптимальные приложения:Валы турбинных двигателей, топливопроводы и трубопроводы ядерных конструкций.

Зона C: предел окисления (до 980 градусов/1800 градусов по Фаренгейту)

GH4169может выдерживать чрезвычайно высокие температуры, не плавясь в условиях статики или низких-нагрузок.

Производительность:Образует защитный слой оксида Cr2O3, предотвращающий образование накипи.

Примечание:Механическая прочность значительно снижается при температуре выше 700 градусов. Для нагрузок, превышающих эту температуру, рассмотрите возможность модернизации доGH4141 (Рене 41).

Нажмите, чтобы просмотреть список инвентаря Gnee Steel GH4169

2. Данные о снижении прочности GH4169: взаимосвязь между механическими свойствами и температурой.

Чтобы понять промышленную долговечность наших труб, необходимы точные данные. Ниже представлена ​​таблица, показывающая снижение предела прочности и предела текучести наших труб GH4169 после полного старения.

Как показано в таблице выше, несущая способность-критически снижается после 700 градусов.

Нажмите, чтобы загрузить PDF-файл сплава GH4169 прямо сейчас

Почему стоит выбрать бесшовные стальные трубы GH4169 от Gnee Steel?

✅️Прямая заводская цена:Сэкономьте 15–20 % на бюджете закупок за счет исключения торговых агентов.

✅️ВИМ + ВАР плавление:Материал сверх-высокой чистоты для максимальногоТермическая усталостьсопротивление.

✅️100% неразрушающий контроль:Каждая напорная трубка проходит ультразвуковое (UT) и вихретоковое (ET) тестирование, чтобы гарантироватьНулевой дефекткачество.

✅️Полная отслеживаемость:Все поставки включают в себя3.1 Сертификат заводских испытаний (MTC)документирование результатов-высокотемпературного растяжения.

Сертификат Gnee Steel GH4169

📦 Упаковка и доставка.

ВсеСплав на основе никеляПродукция упаковывается следующими способами:

Деревянные поддоны или ящики

Влагостойкая-упаковка

Этикетки с номером печи, стандартами и размерами.

Отправка по всему миру морским, воздушным или экспресс-доставкой

Gnee Steel GH4169 Упаковка продукта

Свяжитесь с нами для получения последней экспортной цены на сплав GH4169.

Часто задаваемые вопросы

Вопрос 1. Какую максимальную прерывистую (краткосрочную-) температуру может выдерживать GH4169?
О: GH4169 выдерживает короткие импульсы до1000 градусовбез плавления (Температура плавления: 1260-1340 градусов). Однако после резкого перегрева материал подвергнется «чрезмерному старению» и навсегда потеряет свою максимальную прочность.

В2: Влияет ли высокая температура на коррозионную стойкость трубки?
A: Содержание хрома при температуре до 900 градусов обеспечивает отличную стойкость к окислению на воздухе. Однако в присутствиисера или хлориды, скорость коррозии увеличивается. Мы предлагаем специализированныеСоответствует NACE MR0175GH4169 для работы с высокосернистым газом.

Вопрос 3. Является ли GH4169 эквивалентом Inconel 718 для трубок, работающих под давлением,-высокотемпературных?
A: Да.Они химически и механически идентичны. Наш GH4169 отвечает всем требованиямАМС 5589 и АСТМ Б637., что делает его общепринятым во всем миреЭкономически-эффективное решение.

Вопрос 4. Можете ли вы предоставить прецизионные допуски h-для трубок, используемых в жаропрочных-сборках?
А: Абсолютно. Мы специализируемся на прецизионной холодной-волочении и бесцентровом шлифовании, обеспечиваядопуски от h8 до h11для бесшовной сборки в ответственных корпусах турбин.
