1. Какова фундаментальная сущность и металлургический принцип сплава GH3536 и что делает форму «прутка» настолько важной в промышленном отношении?
GH3536 — это твердый-суперсплав никеля{1}}хрома-молибдена-, известный во всем мире под торговым названием Hastelloy X™. Его основная особенность заключается в том, что он представляет собой деформируемый, -стойкий к окислению и высоко-прочный сплав, предназначенный для эксплуатации при экстремальных температурах в агрессивно окислительных средах. В отличие от дисперсионно-твердеющих сплавов, таких как GH4738, прочность GH3536 достигается не за счет частиц вторичной фазы, а за счет собственного воздействия легирующих элементов, растворенных непосредственно в никелевой матрице.
Металлургический принцип – упрочнение твердым-раствором:
Никелевая матрица: обеспечивает стабильную гране-центрированную кубическую (FCC) структуру с хорошей пластичностью и прочностью.
Хром (~22%): основной элемент устойчивости к окислению. Он образует на поверхности стойкий самовосстанавливающийся-накипь оксида хрома (Cr₂O₃), защищающую основной металл от дальнейшего воздействия при высоких температурах.
Молибден (~9%): мощный упрочнитель в твердом растворе, который значительно повышает жаро-стойкость и сопротивление ползучести никелевой матрицы. Он также повышает устойчивость к восстанавливающим кислотам.
Кобальт и железо: обеспечивают дополнительное усиление твердого-раствора.
Вольфрам (~0,6%): еще больше увеличивает прочность при повышенных температурах.
Контролируемый углерод. Небольшое количество углерода образует стабильные карбиды (например, M₂₃C₆, M₆C) на границах зерен, что может повысить прочность на разрыв при ползучести.

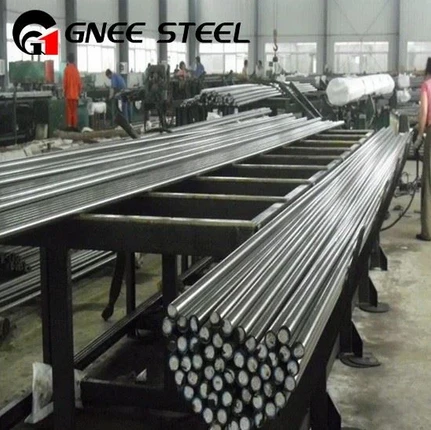

Форма «прутка» (включая круглые, прямоугольные и шестиугольные стержни) жизненно важна для промышленности по нескольким ключевым причинам:
Кузнечная заготовка: служит основным материалом заготовки для закрытой-ковки в штампах сложных компонентов, таких как корпуса турбин, опоры камеры сгорания и детали форсажной камеры.
Прямая механическая обработка компонентов: из прутка напрямую обрабатывают широкий спектр высокотемпературных-деталей, включая приспособления, лотки для термообработки, опорные стержни и крепежные детали.
Структурная целостность: кованый стержень имеет мелкую, однородную структуру зерен, которая обеспечивает превосходные и предсказуемые механические свойства, что важно для несущих-несущих нагрузок при высоких температурах.
Эффективность цепочки поставок: доступный в широком диапазоне стандартных размеров, он предлагает дизайнерам легкодоступное и стабильное сырье.
По сути, стержень из сплава GH3536 сочетает в себе выдающуюся-стойкость к высокотемпературному окислению с превосходной технологичностью, что делает его основным материалом для самых горячих секций аэрокосмической и промышленной систем.
2. Почему в облицовке камеры сгорания газовой турбины GH3536 часто предпочтительнее других жаропрочных-сплавов?
Облицовка камеры сгорания является одним из наиболее термически требовательных компонентов газовой турбины. Он должен выдерживать прямое пламя горения, быстрые температурные циклы и сильно окислительную атмосферу, сохраняя при этом структурную целостность. GH3536 исключительно хорошо-подходит для этой роли благодаря сочетанию свойств, с которыми другие сплавы с трудом могут сравниться.
Ключевые преимущества производительности GH3536:
Исключительная стойкость к окислению: это его основное преимущество. Высокое содержание хрома (21-23%) образует очень стабильную и прочную оксидную окалину, которая защищает основной металл от катастрофического окисления при температуре до 2200 градусов F (1200 градусов). Сплавы с более низким содержанием хрома в этой среде быстро разлагаются.
Превосходная -стойкость к температурам: матрица, усиленная твердым-раствором, усиленная молибденом и вольфрамом, сохраняет полезную прочность при температурах, при которых многие другие сплавы на основе железа-и никеля- начинают значительно размягчаться. Это предотвращает деформацию и ползучесть при механических и термических нагрузках.
Отличная устойчивость к термической усталости (циклическому окислению): Камеры сгорания подвергаются повторяющимся циклам нагрева и охлаждения. Защитная накипь на GH3536 обладает высокой адгезией и устойчивостью к растрескиванию (отслаиванию). Если окалина растрескивается во время термического цикла, высокое содержание хрома позволяет ей быстро-восстанавливаться, предотвращая прогрессирующую потерю металла. Это свойство имеет решающее значение для долгосрочной-долговечности.
Хорошая технологичность и свариваемость. В отличие от многих дисперсионно-твердеющих-суперсплавов, GH3536 можно легко формовать и сваривать с использованием традиционных методов, что важно для изготовления больших и сложных форм облицовки камеры сгорания.
Сравнение с другими сплавами:
по сравнению с суперсплавами на основе железа- (например, A-286): GH3536 обеспечивает гораздо более высокую стойкость к окислению и жаростойкость.
по сравнению с осажденными-закаленными Ni-сплавами (например, Inconel 718): хотя сплавы типа 718 имеют более высокий предел прочности при более низких температурах, их максимальная рабочая температура ограничена нестабильностью их упрочняющей фазы (двойное гамма-штрих). GH3536 сохраняет свою микроструктуру и стойкость к окислению даже при более высоких температурах, что делает его более подходящим для термической среды камеры сгорания.
По этим причинам GH3536 остается эталонным материалом для облицовки камер сгорания, переходных каналов и других компонентов тракта горячего газа, где устойчивость к воздействию окружающей среды столь же важна, как и прочность конструкции.
3. Какова стандартная термическая обработка прутка GH3536 и чем она отличается от обработки дисперсионно-твердеющих-сплавов?
Термическая обработка GH3536 принципиально отличается и значительно проще, чем термообработка дисперсионно-упрочненных сплавов, таких как GH4738. Это прямое следствие его твердого-раствора, усиленного металлургией.
Стандартная термообработка GH3536: отжиг на раствор
Процесс: Материал нагревается до температуры 2150 градусов - 2250 градусов по Фаренгейту (1175 градусов - 1230 градусов), выдерживается в течение достаточного времени для достижения равномерной температуры по всему поперечному сечению- (обычно 30–60 минут на дюйм толщины), а затем быстро охлаждается посредством закалки в воде или быстрого воздушного охлаждения.
Металлургические цели:
Растворение вторичных фаз: растворение любых карбидов или других второстепенных фаз, которые могли образоваться во время обработки, обратно в никелевую матрицу, создавая гомогенный твердый раствор.
Рекристаллизация: создание однородной равноосной зернистой структуры, которая оптимизирует баланс между прочностью, пластичностью и сопротивлением ползучести.
Снятие напряжений: для устранения внутренних напряжений, возникших в результате предшествующей холодной или горячей обработки.
Критическое отличие от осажденных-закаленных сплавов (например, GH4738):
GH3536 (Твердый-раствор): имеет одноэтапную-термическую обработку. Его прочность обусловлена легирующими элементами в матрице. Отжиг в растворе — это окончательная обработка для оптимизации микроструктуры. Никакого лечения старения не проводится и не требуется.
GH4738 (осаждение-отверждение): требуется сложная многоэтапная последовательность-термической обработки:
Решение: Растворить гамма-праймеры.
Быстрое закаливание: для создания пересыщенного твердого раствора.
Старение (два этапа): Для осаждения тонкой и однородной дисперсии усиливающей гамма-прайм (') фазы.
Эта более простая термообработка является основным преимуществом GH3536, поскольку она снижает сложность обработки, стоимость и риск деформации по сравнению со сплавами, упрочненными дисперсионно--.
4. Каковы основные аспекты механической обработки и сварки при изготовлении компонентов из прутка GH3536?
Хотя GH3536 более технологичен, чем многие жаропрочные-сплавы, он по-прежнему представляет проблемы, требующие применения специальных методов для достижения успешных результатов.
Рекомендации по обработке:
Деформационное упрочнение. Сплав имеет тенденцию к деформационному-упрочнению от умеренной до сильной. Это требует использования острых режущих инструментов с положительным-передним наклоном и поддержания постоянной, достаточно агрессивной скорости подачи, чтобы резать под-упрочненным слоем. Тупые инструменты или легкие порезы быстро-затвердевают поверхность, что приводит к чрезмерному износу инструмента и ухудшению качества поверхности.
Материал и геометрия инструмента: Твердосплавные пластины входят в стандартную комплектацию. Используйте марки, предназначенные для жаропрочных-сплавов (например, микрозернистые C-2/C-3). Острые кромки и надежные стружколомы необходимы для борьбы с жесткой, вязкой стружкой.
Параметры: Используйте умеренные скорости и тяжелую, положительную подачу. Жесткость станка, держателя инструмента и настройки имеет первостепенное значение для предотвращения вибрации.
СОЖ. Подача СОЖ большого-объема и высокого-давления обязательна для контроля нагрева, продления срока службы инструмента и облегчения эвакуации стружки.
Рекомендации по сварке:
Обычно считается, что GH3536 обладает хорошей свариваемостью. Ключевые практики включают в себя:
Процессы: наиболее распространены газовая вольфрамовая дуговая сварка (GTAW/TIG) и газовая дуговая сварка металлов (GMAW/MIG).
Присадочный металл: используйте присадочный металл соответствующего состава, например, сварочную проволоку ERNiCrMo-2 или Hastelloy X™.
Температура предварительного нагрева/промежуточного прохода: Обычно не требуется для тонких срезов, но для толстых срезов предварительный нагрев до 200–400 градусов F (95–205 градусов) может помочь предотвратить растрескивание.
Термическая обработка после-сварки (PWHT). Для большинства применений PWHT не требуется из-за природы твердого-раствора сплава. Однако для сильно закрепленных сварных швов или для эксплуатации в агрессивных средах с сильными нагрузками может быть рекомендован полный отжиг на раствор для восстановления оптимальной коррозионной стойкости и пластичности в зоне термического-влияния (ЗТВ).
5. Как характеристики и область применения прутка GH3536 позиционируют его в более широком семействе жаропрочных-сплавов?
GH3536 (Hastelloy X) занимает уникальное и решающее место в семействе высокоэффективных-сплавов, заполняя пропасть между более дешевыми-нержавеющими сталями и сверх-высоко-прочными, но менее пригодными к обработке, дисперсионно-закаленными-суперсплавами.
Спектр производительности и применения:
Нижний конец: аустенитные нержавеющие стали (304H, 310, 316)
Предел температуры: до ~ 1500–1700 градусов F (815–925 градусов) для прерывистой работы. Они быстро теряют прочность и могут пострадать от сильного окисления и образования накипи.
Область применения: приспособления для термообработки при низких-температурах, компоненты печей.
Средний-диапазон/рабочая лошадка для окислительных сред: GH3536 (хастеллой X)
Температурный предел: отличная стойкость к окислению до 2200 градусов F (1200 градусов) и полезная структурная прочность до ~ 1800 градусов F (980 градусов).
Применение: «Золотой стандарт» для оборудования промышленных печей (радиационные трубы, муфели, лотки), камер сгорания газовых турбин и компонентов форсажных камер. Это-сплав, который лучше всего использовать, когда основными угрозами являются сильное окисление и термоциклирование.
Высокая-прочность/низкая стойкость к окислению: сплавы на твердом-растворе, такие как Haynes 230®
Температурный предел: более высокая прочность, чем у GH3536, при очень высоких температурах и еще лучшая стойкость к окислению благодаря запатентованному стабилизатору оксидного накипи (лантану).
Области применения: используется в самых требовательных-высокотемпературных конструкциях, где прочность GH3536 недостаточна.
Премиум/высшая прочность: дисперсионно-закаленные-сплавы (Inconel 718, GH4738)
Температурный предел: более высокая прочность на растяжение и ползучесть, чем у GH3536, но обычно ограничена 1300–1500 градусами F (700–815 градусами) из-за микроструктурной нестабильности.
Области применения: Турбинные диски, лопатки и другие вращающиеся компоненты, где основной движущей силой является высокое центробежное напряжение, а не прямое воздействие пламени.
Вывод по позиционированию:
Пруток GH3536 представляет собой типичный материал с «горячей структурой». Его ценностное предложение — выдающийся баланс стойкости к окислению при высоких-температурах, хорошей технологичности и полезной прочности. Это не самый прочный и-устойчивый к окислению сплав, доступный сегодня, но он предлагает проверенный, надежный и экономичный-эффективный пакет характеристик для широкого спектра применений, где компоненты должны выдерживать комбинированное воздействие сильного тепла, окислительной атмосферы и механических нагрузок.
