1. Что такое Hastelloy G-30 и что делает его бесшовную трубу уникальной ценностью в химической перерабатывающей промышленности?
Hastelloy G-30 (UNS N06030) — это никель-хром-железомолибденовый суперсплав, специально разработанный для обеспечения исключительной устойчивости к сильно окислительным и сложным химическим средам. Хотя многие никелевые сплавы превосходны в восстановительных условиях (например, соляная кислота), сила G-30 заключается в его сбалансированном составе: высокое содержание хрома (~ 29%) обеспечивает превосходную защиту от окислительных сред, а добавки молибдена (~ 5,5 %), вольфрама (~ 2,5 %) и меди (~ 2 %) обеспечивают надежную работу в смешанных кислотах и в сценариях локальной коррозии.

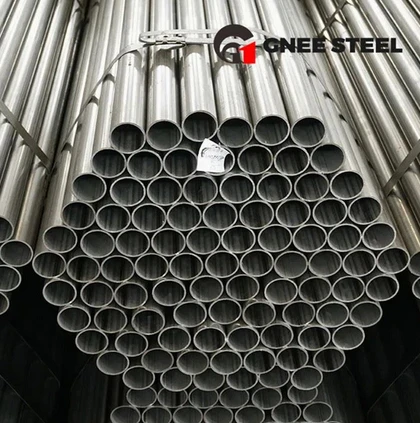

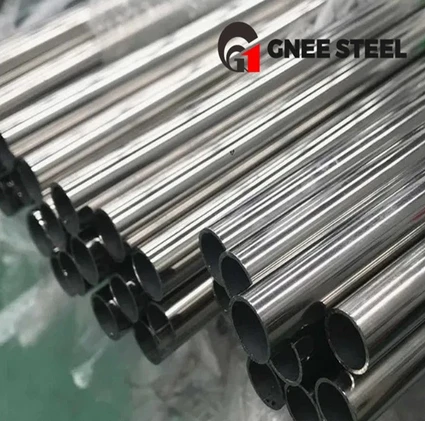

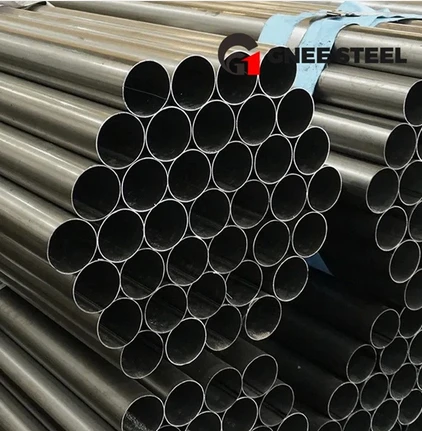

Бесшовные трубы из этого сплава производятся с помощью таких процессов, как экструзия или ротационная прошивка, создавая непрерывную однородную структуру без каких-либо продольных сварных швов. Эта форма особенно ценна для критически важных приложений, поскольку она:
Устраняет уязвимости сварных швов. В условиях высокой коррозии зона термического-влияния (ЗТВ) сварного шва может стать потенциальным слабым местом для возникновения коррозии. Бесшовная конструкция полностью устраняет этот риск.
Обеспечивает превосходную структурную целостность. Однородная зернистая структура по всей окружности обеспечивает постоянство механических свойств и коррозионную стойкость, что крайне важно для применений с высоким-давлением.
Обеспечивает улучшенное качество поверхности: внутренняя поверхность бесшовных труб обычно более гладкая, чем у сварных труб, что уменьшает количество мест точечной или щелевой коррозии и сводит к минимуму трение для потока жидкости.
В отраслях, работающих с горячей серной кислотой, фосфорной кислотой с фторидами или смесями азотной и плавиковой кислот, сочетание химической стойкости G-30 с структурной надежностью бесшовных трубопроводов создает незаменимое решение для критически важных технологических линий.
2. В каких конкретно агрессивных средах бесшовные трубы Hastelloy G-30 превосходят другие коррозионностойкие сплавы?
Бесшовные трубы Hastelloy G-30 демонстрируют превосходные характеристики в ряде специфических агрессивных сред, где другие распространенные сплавы сталкиваются с ограничениями:
Горячая концентрированная серная кислота: G-30 демонстрирует исключительную устойчивость к серной кислоте в широком диапазоне концентраций и температур, особенно превосходя стандартные нержавеющие стали и даже некоторые сплавы с высоким содержанием никеля в концентрациях выше 70 % при повышенных температурах.
Загрязненная фосфорная кислота. При производстве фосфорной кислоты мокрым-процессом, когда кислота содержит агрессивные примеси, такие как фториды, хлориды и серная кислота, G-30 сохраняет стойкость там, где многие альтернативы страдают от точечной коррозии, щелевой коррозии или коррозионного растрескивания под напряжением.
Смешанные кислотные среды: сплав превосходно работает в смесях, содержащих азотную/плавиковую кислоты или серную/азотную кислоты, которые часто используются в химическом синтезе, травлении металлов и переработке ядерного топлива.
Окисляющие хлоридные среды. Несмотря на то, что G-30 не так устойчив к чистым восстанавливающим хлоридам, как некоторые сплавы, он хорошо работает в окислительных хлоридных средах (содержащих ионы железа или меди), где высокое содержание хрома сохраняет пассивность.
Сравнительная производительность:
по сравнению с. 316L из нержавеющей стали: значительно превосходит все вышеперечисленные среды, особенно там, где присутствуют хлориды.
по сравнению со сплавом 20: лучшая стойкость к серной кислоте и смешанным кислотам.
по сравнению с Hastelloy C-276: Хотя C-276 может быть лучше в чисто восстановительных условиях, G-30 обычно превосходит его в сильно окисляющих кислотах, особенно в горячей концентрированной серной кислоте.
3. Каковы основные особенности изготовления и сварки бесшовных трубопроводных систем Hastelloy G-30?
Правильное изготовление и сварка имеют решающее значение для поддержания коррозионной стойкости трубопроводных систем из Хастеллоя G-30:
Сварочные процессы: Газо-вольфрамовая дуговая сварка (GTAW/TIG) является предпочтительным методом для корневых и заполняющих проходов, обеспечивая самые чистые и контролируемые сварные швы. Дуговая сварка в среде защитного металла (SMAW) может использоваться для конкретных применений с соответствующими электродами.
Выбор присадочного металла: используйте присадочные металлы соответствующего состава (ERNiCrMo-11 или эквивалент) или слегка смешанные присадки, такие как ERNiCrMo-10, для повышения коррозионной стойкости металла сварного шва. Это особенно важно для тяжелых условий эксплуатации.
Требования к защите: необходима строгая защита инертным газом. Обратная продувка аргоном обязательна для предотвращения окисления («засахаривания») корневой части сварных швов, которое может снизить коррозионную стойкость.
Управление тепловложением. Поддерживайте низкую или умеренную тепловложение и контролируйте температуру между проходами (обычно ниже 250 градусов F/120 градусов), чтобы свести к минимуму осаждение карбидов в зоне термического-воздействия, что может привести к межкристаллитному разрушению при коррозионной эксплуатации.
Термическая обработка после-сварки. Хотя G-30 во многих случаях обычно используется в состоянии после сварки, отжиг на раствор (2150–2250 градусов по Фаренгейту с последующей быстрой закалкой) может быть рекомендован для эксплуатации в наиболее агрессивных средах, чтобы обеспечить оптимальную коррозионную стойкость.
4. Какие протоколы контроля качества и испытаний необходимы для бесшовных труб Hastelloy G-30, эксплуатируемых в критически важных условиях?
Для применений, где отказ невозможен, первостепенное значение имеет строгий контроль качества:
Сертификация материалов: полная прослеживаемость с помощью сертификатов заводских испытаний, подтверждающих соответствие химического состава, механических свойств и термообработки стандартам ASTM B619, B622 или B626.
Не-Неразрушающий контроль (NDT):
Ультразвуковой контроль (UT): для обнаружения внутренних дефектов, уделяя особое внимание концам труб, где дефекты наиболее вероятны.
Вихретоковый контроль: для обнаружения поверхностных и околоповерхностных дефектов.
Пенетрантный контроль (PT): сварных деталей и критических участков для выявления поверхностных-дефектов разрушения.
Испытание на коррозию: Для особо ответственных применений могут быть назначены испытания на межкристаллитную коррозию в соответствии с ASTM G28, метод A, чтобы убедиться, что материал не стал сенсибилизированным во время производства.
Проверка размеров: строгая проверка наружного диаметра, толщины стенки (включая проверку минимального размера стенки) и прямолинейности для обеспечения правильной посадки-и достаточного припуска на коррозию.
Проверка качества поверхности: особенно внутренняя поверхность, гладкость которой влияет на коррозионную стойкость и характеристики потока жидкости.
5. Каковы основные экономические соображения при выборе бесшовных труб Hastelloy G-30 по сравнению с альтернативными материалами?
Хотя бесшовные трубы Hastelloy G-30 имеют более высокую цену, их характеристики часто оправдываются комплексным анализом затрат в течение жизненного цикла:
Первоначальная стоимость и стоимость жизненного цикла.-Стоимость цикла. Хотя начальные затраты на материалы в 3–5 раз выше, чем у нержавеющей стали 316L, общая стоимость владения в течение 20-летнего периода может быть ниже из-за увеличенного срока службы и сокращения затрат на техническое обслуживание.
Экономика простоев: В непрерывных производственных отраслях незапланированные остановки могут стоить сотни тысяч долларов в день. Надежность трубопроводов Г-30 в агрессивных средах сводит эти риски к минимуму.
Факторы безопасности и окружающей среды. Утечка опасных химикатов влечет за собой серьезные штрафы со стороны регулирующих органов, затраты на очистку и потенциальную ответственность. Доказанная коррозионная стойкость G-30 существенно снижает эти риски.
Оптимизация конструкции. Прочность и коррозионная стойкость сплава позволяют использовать более тонкие секции стенок по сравнению с материалами более низкого-класса с допуском на коррозию, что потенциально компенсирует некоторую разницу в стоимости материалов за счет экономии веса.
Обоснование применения-. В определенных средах, таких как горячая концентрированная серная кислота или загрязненная фосфорная кислота, существует мало технически жизнеспособных альтернатив G-30, что делает его единственным выбором, независимо от затрат.
Решение использовать бесшовные трубы Hastelloy G-30 в конечном итоге обеспечивает баланс между техническими требованиями и экономическими факторами, а беспрецедентные характеристики сплава в специфических окислительных кислотных средах часто оправдывают его выбор, несмотря на более высокие первоначальные затраты.
