1. Идентификация материала: что такое Hastelloy C-2000 и чем он отличается от других сплавов семейства C, таких как C-276 и C-4, согласно ASTM B574?
Вопрос: Наша техническая спецификация требует использования «круглых стержней из сплава ASTM B574 Hastelloy C-2000». Нам знакомы С-276 и С-4, но это новое для нас обозначение. Что такое С-2000 и чем он отличается от уже известных нам сплавов?
О: Hastelloy C-2000 представляет собой значительное достижение в семействе C-сплавов никеля-хрома и молибдена. Он был специально разработан для устранения разрыва в характеристиках между сплавами, оптимизированными для восстановительных сред (например, C-4), и сплавами, оптимизированными для окислительных сред (например, C-276).
Прямая эквивалентность:
| Система обозначений | Обозначение |
|---|---|
| Торговое название | Хастеллой C-2000 |
| УНС | N06200 |
| Стандарт АСТМ | B574 (Пруток/Пруток), B575 (Пластина/Лист) |
Химическое сравнение:
| Элемент | C-2000 (N06200) | C-276 (N10276) | C-4 (N06455) | Почему это важно |
|---|---|---|---|---|
| Никель | Баланс (59% мин.) | Баланс (57% мин.) | Баланс (65% мин.) | Матричный элемент |
| Хром | 22.0 - 24.0% | 14.5 - 16.5% | 14.0 - 18.0% | C-2000 имеет самый высокий Cr. |
| Молибден | 15.0 - 17.0% | 15.0 - 17.0% | 14.0 - 17.0% | Похоже на: C-276 |
| Медь | 1.3 - 1.9% | Никто | Никто | Уникально для C-2000. |
| вольфрам | Никто | 3.0 - 4.5% | Никто | У С-276 есть W, у С-2000 нет |
| Железо | 3,0% макс. | 4.0 - 7.0% | 3,0% макс. | У C-2000 меньше Fe. |
Ключевые инновации в C-2000:
Высокий уровень хрома (22-24%): это значительно выше, чем у C-276 (14,5-16,5%) и C-4 (14-18%). Высокое содержание хрома обеспечивает исключительную стойкость к окислительным средам (азотная кислота, ионы железа, ионы меди, влажный хлор).
Добавление меди (1,3-1,9%): это уникальная особенность C-2000. Медь обеспечивает повышенную устойчивость к серной кислоте в широком диапазоне концентраций и температур. Он также улучшает устойчивость к плавиковой кислоте.
Сбалансированный молибден (15-17%): сохраняет превосходную стойкость к восстанавливающим кислотам (например, соляной кислоте), которая характеризует сплавы семейства C.
Концепция «универсального» сплава:
C-2000 был разработан как единый сплав, способный выдерживать как окислительные, так и восстановительные условия:
Устойчивость к окислению: С высоким содержанием хрома + меди.
Понижающее сопротивление: из высокого молибдена + медь.
Устойчивость к локальной коррозии: результат комбинированного химического состава Cr-Mo-Cu.
Когда выбирать C-2000:
C-2000 является предпочтительным выбором, когда:
Технологический поток варьируется в зависимости от окислительных и восстановительных условий.
Присутствуют несколько агрессивных веществ (смеси кислот)
Серная кислота является важным компонентом окружающей среды.
Вы хотите «стандартизировать» один сплав для нескольких услуг.
Требуется максимальная универсальность без ущерба для производительности.
Ограничения:
С-2000 вообще дороже С-276 или С-4
Для чисто восстановительной среды (чистая HCl) все же может быть предпочтительнее B-3.
Для чисто окислительных сред с минимальным содержанием хлоридов может быть достаточно 625.
Рекомендация:
Для смешанных кислых сред или процессов с переменными условиями C-2000 предлагает уровень универсальности, с которым не мог сравниться ни один предыдущий сплав C-семейства. Это особенно ценно, когда сбои в процессе могут изменить коррозионную активность с восстановительной на окислительную.
2. Коррозионная стойкость. В каких конкретных условиях круглый стержень из ASTM B574 Hastelloy C-2000 превосходит другие никелевые сплавы и почему?
Вопрос: Мы проектируем многоцелевой химический реактор, который будет работать с различными кислотами, включая серную, соляную и азотную, в разное время. Наш инженер по коррозии предложил C-2000. Что делает его уникальным для этой смешанной кислоты?
Ответ: Ваше приложение-многоцелевой реактор, работающий с серной, соляной и азотной кислотами-именно соответствует тому сценарию, для которого был разработан Hastelloy C-2000. Ни один сплав до C-2000 не мог работать в этом диапазоне сред с одинаковой эффективностью.
Три-кислотных испытания:
| Тип кислоты | Механизм коррозии | Сплавы, которые превосходны |
|---|---|---|
| Серная кислота (H₂SO₄) | Смешанная (восстановление при низкой концентрации, окисление при высокой концентрации) | Медь-содержащие сплавы |
| Соляная кислота (HCl) | Сокращение | Высоко-сплавы молибдена (Б-3, С-276) |
| Азотная кислота (HNO₃) | Окислительный | Сплавы с высоким-хромом (625, С-22) |
Как C-2000 справляется с каждой задачей:
Устойчивость к серной кислоте (медный эффект):
Медь (1,3–1,9%) обеспечивает исключительную устойчивость к серной кислоте в широком диапазоне концентраций (0–95%).
Комбинация меди и молибдена создает синергетический эффект, особенно в критическом диапазоне концентраций 40–80%, с которым многие сплавы сталкиваются с трудностями.
В кипящей серной кислоте скорость коррозии С-2000 обычно в 2–5 раз ниже, чем С-276.
Устойчивость к соляной кислоте (эффект молибдена):
Благодаря 15-17% молибдена C-2000 сохраняет превосходную устойчивость к восстанавливающим кислотам.
Хотя C-2000 и не так устойчив, как B-3 (с 28% Mo) в чистой HCl, он значительно превосходит C-276 при наличии окисляющих примесей, что является обычным явлением в многоцелевом оборудовании.
Устойчивость к азотной кислоте (эффект хрома):
При 22-24% хрома C-2000 имеет самое высокое содержание хрома среди всех сплавов семейства C.
Это обеспечивает исключительную устойчивость к окислительным средам, включая азотную кислоту, ионы железа и влажный хлор.
Высокое содержание хрома также повышает устойчивость к точечной и щелевой коррозии в средах,-содержащих хлориды.
Сравнение производительности (схема):
| Среда | C-2000 | C-276 | C-4 | 625 | B-3 |
|---|---|---|---|---|---|
| Серная кислота (все концентрации) | Отличный | Хороший | Хороший | Хороший | Бедный |
| Соляная кислота (чистая) | Очень хороший | Отличный | Очень хороший | Хороший | Отличный |
| Соляная кислота (+ окислители) | Отличный | Хороший | Хороший | Очень хороший | Справедливый |
| Азотная кислота | Отличный | Хороший | Хороший | Отличный | Бедный |
| Смешанные кислоты (H₂SO₄+HCl+HNO₃) | Отличный | Справедливый | Справедливый | Хороший | Бедный |
| Обессеривание дымовых газов | Отличный | Отличный | Хороший | Хороший | Бедный |
«Универсальное» преимущество:
Для вашего многоцелевого реактора ключевым преимуществом С-2000 является то, что вам не нужно точно знать, что будет в следующей партии. Сплав обеспечивает широкий спектр стойкости, охватывающий большинство минеральных кислот и их смесей.
Допуск на нарушение процесса:
В реальной-химической обработке случаются сбои:
Попадание кислорода в систему HCl
Загрязнение железом от предшествующего оборудования
Температурные отклонения
Перепады концентрации
Сбалансированный химический состав C-2000 обеспечивает запас прочности, которого нет у более специализированных сплавов. Реактор Б-3 катастрофически вышел бы из строя, если бы в него случайно попала азотная кислота. Реактор C-276 может подвергнуться ускоренному воздействию сильной серной кислоты. C-2000 справляется с обеими задачами с минимальной дополнительной коррозией.
Рекомендация:
Для вашего многоцелевого реактора С-2000 — отличный выбор. Комбинация добавок с высоким содержанием хрома, молибдена и меди обеспечивает уровень универсальности, не имеющий себе равных среди других никелевых сплавов. Рассмотрите возможность проведения купонных испытаний на коррозию в ваших конкретных кислотных смесях, чтобы подтвердить рабочие характеристики, но опубликованные данные убедительно подтверждают этот выбор.
3. Механические свойства. Каковы минимальные требования к механическим свойствам круглых стержней ASTM B574 Hastelloy C-2000 и как они соотносятся с C-276?
Вопрос: Мы разрабатываем компоненты,-выдерживающие давление, из круглых прутков ASTM B574 Hastelloy C-2000. Каковы минимальные требования к пределу прочности и текучести и можем ли мы использовать те же расчетные напряжения, которые обычно используются для C-276?
О: Понимание механических свойств C-2000 необходимо для правильного проектирования. Хотя C-2000 обеспечивает превосходную коррозионную стойкость во многих средах, его механические свойства аналогичны, но не идентичны C-276.
Минимальные требования ASTM B574 (состояние отжига в растворе):
Для круглых прутков Hastelloy C-2000 (UNS N06200) в состоянии отжига на раствор ASTM B574 определяет:
| Свойство | C-2000 (N06200) | C-276 (N10276) | Сравнение |
|---|---|---|---|
| Предел прочности (мин) | 100 фунтов на квадратный дюйм (690 МПа) | 100 фунтов на квадратный дюйм (690 МПа) | Идентичный |
| Предел текучести (смещение 0,2%, мин.) | 40 тысяч фунтов на квадратный дюйм (276 МПа) | 40 тысяч фунтов на квадратный дюйм (276 МПа) | Идентичный |
| Удлинение (мин) | 45% | 40% | С-2000 выше |
| Твердость (типичная) | 95HRB макс. | 100 гривен максимум | Похожий |
Ключевые наблюдения:
Растяжение и текучесть: Минимальный предел прочности и текучести идентичен C-276. Для расчета давления обычно можно использовать одни и те же значения допустимых напряжений (из раздела II ASME, часть D), при условии, что они указаны для N06200.
Удлинение: C-2000 имеет более высокое минимальное удлинение (45% против . 40%). Это указывает на превосходную пластичность и формуемость, что полезно для операций холодной штамповки.
Свойства при повышенных температурах: Как и все никелевые сплавы, прочность снижается при повышенных температурах. Для расчета при температуре необходимо свериться со специальными таблицами допустимых напряжений для N06200.
Статус кода ASME:
Hastelloy C-2000 признан Кодексом ASME по котлам и сосудам под давлением. Значения допустимых напряжений опубликованы в разделе II ASME, часть D для конструкции раздела VIII, раздел 1.
Последствия проектирования:
Для расчета при комнатной температуре вы можете использовать те же значения напряжения, что и для C-276 (обычно 25 фунтов на квадратный дюйм допустимо для раздела VIII).
Для расчета при повышенных температурах обратитесь к специальным таблицам для N06200, поскольку значения могут немного отличаться от значений C-276 из-за другого химического состава.
Более высокое удлинение C-2000 может позволить проводить более суровые операции холодной штамповки без промежуточного отжига.
Типичное и минимальное:
Значения вышеминимумтребования. Типичные свойства отожженных круглых прутков С-2000 зачастую выше:
Предел прочности: 110–120 тысяч фунтов на квадратный дюйм (760–830 МПа).
Предел текучести: 45–55 тысяч фунтов на квадратный дюйм (310–380 МПа).
Удлинение: 50-60%
Проверка:
При получении материала запросите отчет о заводских испытаниях (EN 10204 3.1) и проверьте:
Фактические значения растяжения, текучести и удлинения превышают минимальные значения ASTM B574.
Термическая обработка документируется как «отжиг в растворе».
Материал соответствует химическим требованиям UNS N06200.
Рекомендация:
Да, как правило, вы можете использовать расчетные напряжения, аналогичные C-276, но всегда проверяйте конкретные значения допустимых напряжений для N06200 в применимых нормах проектирования. Подобные прочностные характеристики означают, что существующие конструкции C-276 часто могут быть напрямую преобразованы в C-2000 без изменения номинальных характеристик, но повышение коррозионной стойкости является значительным.
4. Изготовление и сварка. Каковы особенности сварки круглых прутков ASTM B574 Hastelloy C-2000 и какой присадочный металл следует использовать?
Вопрос: Мы изготавливаем сборку, требующую приваривания круглых стержней Hastelloy C-2000 к пластине C-2000. Какой присадочный металл следует использовать и существуют ли какие-либо специальные параметры сварки или послесварочные обработки, необходимые для поддержания коррозионной стойкости?
О: Сварка Hastelloy C-2000 проста при соблюдении правильных процедур. Сплав был разработан с учетом технологичности изготовления, а его термическая стабильность делает его щадящим в зоне термического влияния. Однако следует учитывать конкретные соображения.
Выбор присадочного металла:
| Базовый металл | Рекомендуемый наполнитель | Классификация AWS |
|---|---|---|
| С-2000 до С-2000 | Соответствующий наполнитель C-2000 | ЭРНиКрМо-17 (АВС А5.14) |
| С-2000 до С-276 | Наполнитель С-2000 (предпочтительно) или наполнитель С-276. | ЭРНиКрМо-17 или ЭРНиКрМо-4 |
| С-2000 до 625 | Наполнитель С-2000 или наполнитель 625 | ЭРНиКрМо-17 или ЭРНиКрМо-3 |
Критическое правило:
Всегда используйте подходящий или подходящий наполнитель. Для сварных швов от C-2000 до C-2000 правильным выбором будет ERNiCrMo-17. Этот наполнитель соответствует химическому составу основного металла (с высоким содержанием Cr, Mo и Cu) и обеспечивает коррозионную стойкость наплавленного слоя, эквивалентную основному металлу.
Процесс сварки:
Процесс газовой вольфрамовой дуговой сварки (GTAW/TIG) наиболее распространен для изготовления круглых прутков:
| Параметр | Рекомендация |
|---|---|
| Защитный газ | 100 % аргон или аргон + 2-5 % водорода. |
| Обратная продувка | Требуется для приложений,-критических к коррозии. |
| Межпроходная температура | < 100°C (212°F) |
| Тепловложение | От низкой до умеренной (<15 кДж/дюйм) |
| Скорость перемещения | От умеренного до быстрого (минимизировать перегрев) |
Ключевые соображения:
Термическая стабильность (преимущество C-2000):
Как и С-4, С-2000 был разработан таким образом, чтобы противостоять осаждению вредных фаз в зоне термического влияния.
Никакой термообработки после-сварки для восстановления коррозионной стойкости не требуется.
ЗТВ сохраняет коррозионную стойкость, сравнимую с основным металлом.
Чистота (критическая):
Поверхности должны быть чистыми и очищенными от масла, смазки и маркировочных чернил.
Используйте проволочные щетки из нержавеющей стали, предназначенные только для C-2000.
Шлифовальные круги должны быть чистыми и не содержать примесей железа.
Задняя продувка:
Для применений,-критических к коррозии, обратная продувка аргоном необходима для предотвращения окисления корневого прохода.
Окисление на обратной стороне может создать зоны,-обедненные хромом, которые подвержены коррозии.
Учет содержания меди:
Медь в составе С-2000 (1,3-1,9%) может вызвать образование горячих трещин при неправильных параметрах сварки.
Поддерживайте правильную скорость сварки и избегайте чрезмерного тепловложения.
Используйте стрингеры, а не широкие плетения.
После-Очистка сварных швов:
После сварки:
Удалите все следы термического воздействия и обесцвечивание оксидов с помощью щетки или шлифовки из нержавеющей стали.
Для критически важных служб может потребоваться травление для восстановления пассивного уровня.
Обеспечьте полное удаление любых загрязнений железом (при необходимости проверьте медным купоросом).
Сварка разнородных металлов:
При сварке С-2000 с другими сплавами (например, С-276, 625):
Используйте наполнитель C-2000 (ERNiCrMo-17), поскольку он обеспечивает максимальную коррозионную стойкость.
Наплавленный слой будет представлять собой смесь обоих сплавов, но в целом будет иметь приемлемые свойства.
Для особо важных услуг проконсультируйтесь с инженером по коррозии относительно конкретной комбинации разнородных металлов.
Проверка:
Для критических сварных швов учитывайте:
Визуальный осмотр на предмет трещин, непроваров или изменения цвета.
Капиллярный контроль готового сварного шва.
При необходимости, коррозионные испытания образцов сварных швов для проверки целостности ЗТВ.
Рекомендация:
Для сварки круглых прутков C-2000 используйте присадочный материал ERNiCrMo-17, поддерживайте низкие температуры между проходами и обеспечивайте обратную продувку для критически важных узлов,-коррозионных. Термическая стабильность сплава означает, что термообработка после сварки не требуется, но очистка после сварки необходима для удаления термического оттенка.
5. Применение и выбор. В каких отраслях и конкретных компонентах чаще всего используются круглые стержни ASTM B574 Hastelloy C-2000?
Вопрос: Мы рассматриваем возможность стандартизации круглых прутков Hastelloy C-2000 для важнейших компонентов нашего химического завода. Каковы типичные области применения этого сплава и в каких отраслях он оказался наиболее успешным?
Ответ: С момента своего появления Hastelloy C-2000 нашел широкое признание во многих отраслях промышленности. Универсальность делает его особенно ценным в тех случаях, когда условия технологического процесса являются переменными или присутствуют несколько коррозионно-активных веществ.
Основные отрасли и приложения:
| Промышленность | Типичные компоненты | Почему C-2000 превосходен |
|---|---|---|
| Химическая обработка | Компоненты реактора, валы мешалок, защитные гильзы, погружные трубы, штоки клапанов | Справляется с несколькими кислотами; терпит нарушения процесса |
| Фармацевтический | Внутренние части реактора API, смесительные валы, отверстия для отбора проб | Широкая коррозионная стойкость; поддерживает чистоту |
| Целлюлозно-бумажная промышленность | Компоненты отбеливающей установки, валы смесителя, скребки | Устойчив к диоксиду хлора, хлоратам и кислотам. |
| Контроль загрязнения | Сопла для закалки ДДГ, распылительные стержни скрубберов | Работает с переменным pH и средой,-богатой хлоридами |
| нефтехимическая | Компоненты теплообменника, контрольно-измерительные приборы | Устойчив к органическим кислотам и хлоридам |
Конкретные компоненты, изготовленные из круглых стержней C-2000:
Валы мешалок и миксеры:
В многоцелевых реакторах вал мешалки подвергается воздействию всего спектра химических процессов.
Широкая стойкость C-2000 обеспечивает долгий срок службы независимо от изменений партии.
Высокая прочность (по сравнению с пластиком) позволяет использовать более длинные валы-диаметра.
Компоненты клапана:
Стержни клапанов, шарики и седла в критически важных регулирующих клапанах.
Особенно в сфере серной кислоты, где медь-содержащие сплавы превосходны.
При работе с хлором, где высокое содержание хрома обеспечивает стойкость.
Валы насоса:
Валы вертикальных насосов в водоотливных насосах, перекачивающих смешанные кислоты.
Горизонтальные валы насосов в технологических насосах переменной производительности.
Инструментарий:
Защитные гильзы и защитные трубки для датчиков температуры.
Погружные трубки для измерения уровня или отбора проб.
Диафрагмы и компоненты расходомера.
Крепежи:
Шпильки, болты и гайки для фланцевых соединений, работающих в агрессивных средах.
Установочные винты и стопорные кольца для внутренних компонентов.
Компоненты теплообменника:
Трубные решетки (при изготовлении из пруткового проката).
Перегородки и опорные стержни.
Ударные пластины.
Практический пример: Многоцелевой фармацевтический реактор:
Крупный фармацевтический производитель стандартизировал C-2000 для всех внутренних частей реакторов на своем многоцелевом предприятии. Раньше использовали:
B-3 для кампаний HCl
625 для кампаний по производству азотной кислоты
C-276 для смешанных кислотных кампаний
Результат:
Уменьшение запасов материалов (один сплав вместо трех)
Устранен риск использования неправильного материала для кампании.
Упрощенные процедуры сварки и квалификация
Увеличенный срок службы оборудования за счет более широкой коррозионной стойкости.
Практический пример: Разбавление серной кислоты:
Распределитель химикатов, работающий с серной кислотой различных концентраций, перешел с 316L на C-2000 для сопел для разбавления и смесительных валов.
Проблема: 316L быстро корродирует при промежуточных концентрациях (40-80% H₂SO₄).
Решение: добавление меди в C-2000 обеспечило исключительную стойкость во всем диапазоне концентраций.
Результат: срок службы компонентов увеличился с месяцев до лет.
Когда НЕ следует выбирать C-2000:
Несмотря на свою универсальность, C-2000 не всегда является лучшим выбором:
Чистая HCl: B-3 (28% Mo) обеспечивает превосходную стойкость при более низкой цене.
Работа с фторидами при высоких-температурах: C-4 может быть предпочтительнее из-за его термической стабильности.
Морская вода: C-276 или 625 могут быть более рентабельными.
-Приложения, чувствительные к затратам. Если используется только одна кислота, специальный сплав может оказаться более экономичным.
Рекомендация:

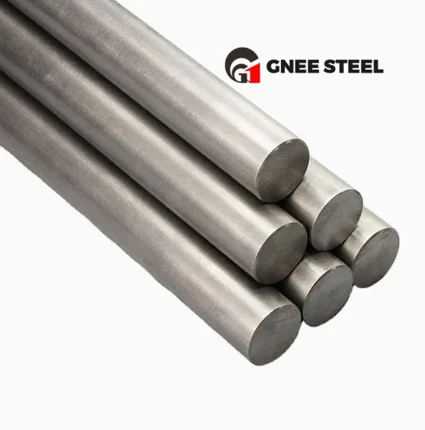

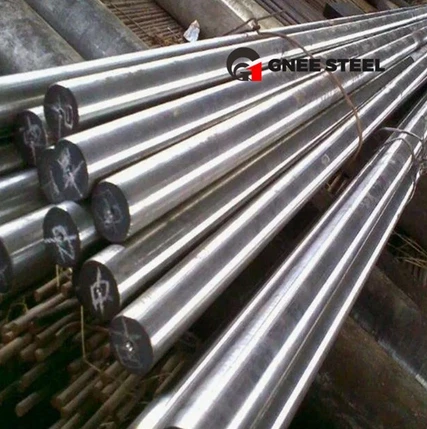

Для химических заводов с различными процессами или множеством агрессивных веществ стандартизация круглых прутков C-2000 для критически важных компонентов является отличной стратегией. Универсальность снижает сложность инвентаризации, исключает ошибки при выборе материалов и обеспечивает запас прочности на случай сбоев в процессе. Однако при работе с одной-кислотой оцените, может ли специализированный сплав быть более рентабельным.
