1. Что такое ASTM B574 UNS N06022 и как высокое содержание хрома обеспечивает превосходные характеристики в окислительных кислотных средах?
Отвечать:
ASTM B574 UNS N06022, широко известный как Hastelloy C-22, представляет собой никель-хромомолибденовый сплав со значительным добавлением вольфрама, обеспечивающий исключительную стойкость как к окисляющим, так и к восстановительным кислотам. Круглые стержни, изготовленные из этого сплава по стандарту ASTM B574, предназначены для самых требовательных процессов химической обработки, особенно там, где преобладают окислительные условия.
Химический состав (согласно ASTM B574):
| Элемент | Масса % |
|---|---|
| Никель (Ni) | Баланс |
| Хром (Cr) | 20.0 - 22.5 |
| Молибден (Мо) | 12.5 - 14.5 |
| Вольфрам (Ж) | 2.5 - 3.5 |
| Железо (Fe) | 2.0 - 6.0 |
| Кобальт (Со) | Меньше или равно 2,5 |
| Углерод (С) | Меньше или равно 0,015 |
| Кремний (Si) | Меньше или равно 0,08 |
| Марганец (Mn) | Меньше или равно 0,50 |
| Ванадий (V) | Меньше или равно 0,35 |
Ключевые композиционные особенности:
Высокое содержание хрома (20-22,5%):
Обеспечивает исключительную стойкость к окисляющим кислотам (азотной кислоте, ионам железа, ионам меди).
Образует стабильную защитную пленку оксида Cr₂O₃.
Значительно выше, чем у C-276 (14,5–16,5%), что делает C-22 предпочтительным выбором для окислительных сред.
Молибден (12,5-14,5%):
Обеспечивает превосходную стойкость к восстанавливающим кислотам (соляной, серной).
Повышает устойчивость к локальной коррозии (питтинговая, щелевая коррозия).
Вольфрамовая добавка (2,5-3,5%):
Обеспечивает упрочнение твердого раствора.
Повышает устойчивость к локальной коррозии, особенно в хлоридных средах.
Повышает устойчивость к высоким-температурам.
Сверх-низкоуглеродистые (меньше или равно 0,015%):
Минимизирует выделение карбидов во время сварки.
Необходим для поддержания стойкости к межкристаллитной коррозии в-состоянии сварки.
Контролируемое железо (2-6%):
Балансирует стоимость и производительность.
Обеспечивает упрочнение твердого раствора.
Почему C-22 превосходен в окислительной среде:
Высокое содержание хрома (20-22,5%) дает C-22 значительное преимущество при окислении кислот, таких как азотная кислота, где для защиты необходима стабильная пленка оксида хрома. Это делает C-22 предпочтительным выбором среди сплавов семейства C, когда окружающая среда преимущественно окислительная или колеблется между окислительными и восстановительными условиями.
Сравнение с другими сплавами семейства C-:
| Сплав | УНС | Кр% | Мо% | W % | Ключевые сильные стороны |
|---|---|---|---|---|---|
| C-22 | N06022 | 20-22.5 | 12.5-14.5 | 2.5-3.5 | Лучшая стойкость к окислению, универсальный |
| C-276 | N10276 | 14.5-16.5 | 15-17 | 3-4.5 | Универсальный, зарекомендовавший себя послужной список |
| C-2000 | N06200 | 22-24 | 15-17 | - | Лучшая стойкость к серной кислоте (с Cu) |
| C-4 | N06455 | 14-18 | 14-17 | - | Высокая термическая стабильность |
| 625 | N06625 | 20-23 | 8-10 | - | Высокая прочность, морская вода |
2. Каковы основные области применения круглых прутков ASTM B574 UNS N06022 в химической, фармацевтической и фармацевтической промышленности, а также в сфере борьбы с загрязнением окружающей среды?
Отвечать:

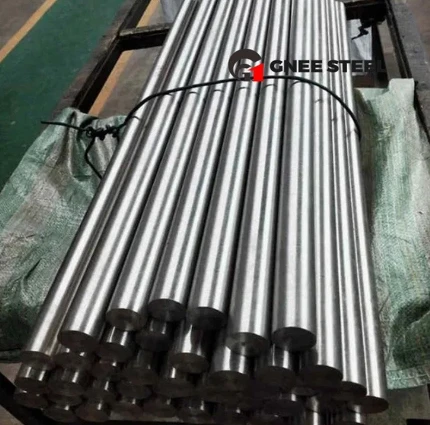

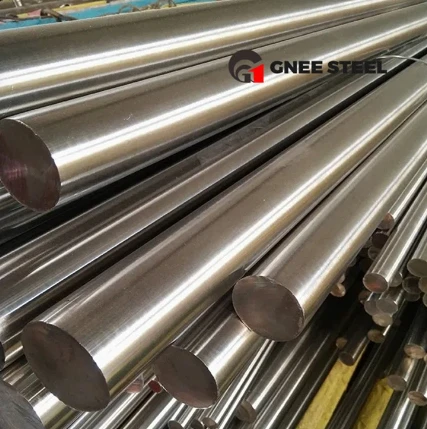

Круглые прутки ASTM B574 UNS N06022 предназначены для применений, требующих исключительной устойчивости к окисляющим кислотам и смешанным средам. Высокое содержание хрома делает этот сплав особенно ценным там, где присутствуют окислительные условия.
Применение химической обработки:
Служба азотной кислоты:
Назначение: Компоненты установок по производству азотной кислоты, травления и процессов нитрования.
Почему слитки C-22: Высокое содержание хрома (20–22,5%) обеспечивает исключительную устойчивость к окисляющей азотной кислоте при всех концентрациях.
Типичные компоненты: валы насосов, стержни клапанов, валы мешалок, крепежные детали, компоненты теплообменника.
Окисляющие хлоридные среды:
Назначение: Компоненты в процессах с хлоридами и окислителями (отбеливающие установки, целлюлоза и бумага).
Почему слитки C-22: высокий уровень хрома устойчив к окислительным условиям; молибден и вольфрам устойчивы к хлоридной питтингу.
Типичные компоненты: Валы смесителя, скребки, крепежные детали.
Смешанная кислотная служба:
Назначение: Компоненты процессов, в которых используются смеси окислительных и восстановительных кислот.
Почему батончики C-22: Сбалансированный состав исключительно хорошо справляется с меняющимися условиями.
Типичные компоненты: валы мешалки реактора, компоненты клапанов, контрольно-измерительные приборы.
Системы десульфурации дымовых газов (ДДГ):
Назначение: Компоненты скрубберов, работающих с хлоридами, фторидами и окислительными условиями.
Почему стержни C-22: Превосходная стойкость к локальной коррозии в агрессивных хлоридных средах.
Типичные компоненты: распылительные форсунки, валы мешалки, опорные конструкции, крепежные детали.
Применение в фармацевтической промышленности:
Компоненты реактора синтеза API:
Назначение: Валы мешалок, опоры перегородок и контрольно-измерительные приборы в реакторах нитрования.
Почему батончики C-22: Устойчивы к агрессивным нитрующим кислотам; предотвращает металлические загрязнения.
Системы водоснабжения-высокой чистоты:
Назначение: Компоненты систем WFI (вода для инъекций) с окислительными дезинфицирующими средствами.
Почему батончики C-22: отличная устойчивость к озону, перекиси водорода и другим дезинфицирующим средствам.
Приложения по контролю загрязнения:
Системы сжигания отходов:
Назначение: Компоненты систем, работающих с агрессивными продуктами сгорания.
Почему батончики C-22: Устойчивы к воздействию сложных смесей кислот при повышенных температурах.
Очистка сточных вод:
Назначение: Компоненты систем с окисляющими биоцидами (хлор, диоксид хлора).
Почему батончики C-22: высокое содержание хрома обеспечивает устойчивость к окисляющим биоцидам.
Другие приложения:
| Промышленность | Приложение | Компоненты, изготовленные из прутка |
|---|---|---|
| Переработка ядерного топлива | Диссольверные решения | Смеси HNO₃/HF |
| Рафинирование металлов | Кислотное выщелачивание окислителями | Валы насосов, мешалки |
| Целлюлозно-бумажная промышленность | Оборудование для отбеливающих заводов | Валы смесителя, крепеж |
| Горное дело | Сосуды для окисления под давлением | Компоненты мешалки |
Типичные детали, изготовленные из круглых стержней C-22:
| Компонент | Диапазон размеров стержней | Механические операции |
|---|---|---|
| Валы насоса | Диаметр 0,5 дюйма - 10 дюйма | Токарная обработка, шлифовка, нарезание шпоночных пазов |
| Стержни клапанов | Диаметр 0,25 дюйма - 6 дюйма | Точение, нарезание резьбы, шлифование |
| Крепежи | Диаметр 0,125 дюйма - 4 дюйма | Накатка/нарезка резьбы, рубрика |
| Защитные гильзы | Диаметр 0,5 дюйма - 3 дюйма | Сверление глубоких отверстий, токарная обработка |
| Валы мешалки | Диаметр 1 дюйм - 12 дюйма | Токарная обработка, нарезание шпоночных пазов |
| Скребковые лезвия | Плоский пруток, выточенный из круглого | Фрезерование, шлифование |
Практический пример: штоки клапанов установки азотной кислоты
На заводе по производству азотной кислоты произошла быстрая коррозия стержней клапанов из нержавеющей стали 316L в 67% HNO₃ при повышенных температурах. Стебли требовали замены каждые 3-4 месяца. Сменные штоки, изготовленные из круглых прутков ASTM B574 UNS N06022, продлевают срок службы более 5 лет с минимальной коррозией. Высокое содержание хрома обеспечивало необходимую стойкость к окислению.
3. Какие характеристики обработки являются уникальными для круглых прутков ASTM B574 UNS N06022 и как цеха оптимизируют параметры для успешного производства компонентов?
Отвечать:
Обработка круглых прутков ASTM B574 UNS N06022 сопряжена с трудностями, типичными для никель-хром-молибденовых сплавов, но их сбалансированный состав позволяет добиться успешного производства при использовании правильных технологий. Высокое содержание хрома обеспечивает некоторые преимущества в формировании стружки по сравнению со сплавами с более высоким содержанием-молибдена.
Соображения относительно поведения материалов:
От умеренной до высокой прочности:
Предел прочности на разрыв в отожженном состоянии: типично 100–110 тысяч фунтов на квадратный дюйм (690–760 МПа).
Требуются жесткие станки и более высокие силы резания.
Предел текучести: типично 45-55 фунтов на квадратный дюйм.
Упрочнение работы:
В процессе механической обработки происходит затвердевание, типичное для никелевых сплавов.
Немного менее агрессивен, чем сплавы с высоким-молибденом.
Вывод: необходимо разрезать под-упрочненным слоем; избегайте легких порезов.
Низкая теплопроводность:
Тепло, выделяемое в зоне резки, остается концентрированным.
Вызывает высокую температуру кончика инструмента, ускоряя его износ.
Вывод: необходимы эффективные охлаждающие и термостойкие-инструментальные материалы.
Формирование чипа:
Производит твердую, но управляемую стружку.
Лучший стружкоотвод по сравнению с некоторыми сплавами с высоким-молибденом.
Вывод: стружколомы по-прежнему важны.
Застроенная-крайняя граница (BUE):
Умеренная склонность материала к привариванию к режущей кромке.
Вывод: необходимы острые инструменты, правильная скорость/подача и охлаждающая жидкость.
Стратегии оптимизации:
Выбор инструмента:
| Операция | Рекомендуемый инструментальный материал | Геометрия |
|---|---|---|
| Токарная обработка (грубая) | Твердый сплав (марка С-2) с покрытием (TiAlN/AlTiN) | Положительный передний угол, острая кромка, стружколом |
| Токарная обработка (финиш) | Твердый сплав, металлокерамика для чистовой обработки | Вставки Wiper, острая кромка |
| Фрезерование | Твердосплавные фрезы-с высокой подачей | Позитивная геометрия |
| Бурение | Твердый сплав, кобальт HSS для небольших отверстий | Точка разделения, подвод СОЖ через |
| Постукивание | Предпочтительны краны формы; обрезать краны приемлемо | Острый, хорошо-смазанный |
| Резьба | Фрезерование резьбы или одноточечное-точечное | Несколько проходов света |
Параметры резки:
| Операция | Скорость (SFM) | Корм (IPR) | Глубина резания |
|---|---|---|---|
| Токарная обработка (грубая) | 50-90 | 0.008-0.015 | 0.050-0.150" |
| Токарная обработка (финиш) | 70-110 | 0.003-0.008 | 0.010-0.030" |
| Фрезерование | 50-90 | 0,002-0,005 ИПТ | 0.020-0.100" |
| Бурение | 25-45 | 0,002-0,005 ИПР | Цикл Пека |
| Нажатие (форма) | 10-20 | Соответствует шагу резьбы | N/A |
Охлаждающая жидкость и смазка:
Необходима охлаждающая жидкость для залива; высокое-давление с помощью-инструмента приносит пользу.
Используйте водо-растворимые охлаждающие жидкости с противозадирными присадками.
Для нарезания резьбы и нарезания резьбы рассмотрите возможность использования специализированных составов для нарезания резьбы.
Обеспечьте полное покрытие охлаждающей жидкостью для контроля нагрева и промывки стружки.
Стратегии траекторий:
Поддерживайте постоянное взаимодействие, где это возможно.
Избегайте пребывания или трения.
Попутное фрезерование предпочтительно для уменьшения наклепа.
Рассмотрите возможность-высокоэффективного фрезерования для черновой обработки.
Рабочее удержание:
Необходима жесткая настройка.
Гидравлические или прецизионные механические патроны.
Поддерживайте длинные стержни устойчивыми люнетами.
Возможности отделки поверхности:
| Операция | Типичный достижимый результат |
|---|---|
| Грубая токарная обработка | 63-125 Ра |
| Завершить поворот | 16-32 Ра |
| Прецизионное точение | 8-16 Ра |
| Шлифование | 4-8 Ра |
Общие проблемы и решения:
| Испытание | Решение |
|---|---|
| Износ инструмента | Оптимизация скорости, твердые сплавы с покрытием, адекватное охлаждение |
| Плохое качество поверхности | Увеличьте скорость, уменьшите подачу, сделайте инструменты более острыми. |
| Чип-контроль | Пластины стружколома, подача СОЖ под высоким-давлением |
| Упрочнение | Поддерживайте подачу, избегайте легких порезов |
| Вибрация | Увеличение жесткости, уменьшение свеса |
Преимущества перед сплавами с более высоким-молибденом:
Немного более низкое содержание молибдена в C-22 (12,5–14,5% по сравнению с . 15-17% в C-276) может обеспечить немного лучшую обрабатываемость при сохранении превосходной коррозионной стойкости. Это делает его хорошим выбором для компонентов, требующих обширной механической обработки.
4. Какие требования к контролю качества и сертификации применяются к круглым пруткам ASTM B574 UNS N06022 для критически важных применений?
Отвечать:
Круглые стержни ASTM B574 UNS N06022 для критически важных применений требуют строгого контроля качества и всесторонней сертификации для обеспечения целостности материала, коррозионной стойкости и долгосрочной-надежности. Эти требования обычно превышают стандартные спецификации ASTM.
Регулирующие характеристики:
| Стандартный | Заголовок | Приложение |
|---|---|---|
| АСТМ Б574 | Стержень, стержень и проволока из никелевого сплава | Спецификация основного материала |
| АСТМ Б880 | Общие требования к стержням, пруткам и проволоке из никелевых сплавов | Дополнительные требования |
| ASME Раздел II, Часть B | СБ-574 | Нормы ASME для котлов и сосудов под давлением |
| КДЕС MR0175/ИСО 15156 | Нефтяная и газовая промышленность | Кислые сервисные приложения |
| ВдТУВ 400 | Немецкий технический стандарт | Применение при высоких-температурах |
Требования к сертификации материалов:
Протокол заводских испытаний (MTR):
Сертифицированный химический анализ каждой плавки.
Проверка механических свойств (растяжение, текучесть, удлинение).
Сертификат термообработки.
Прослеживаемость от плавки до готового прутка.
Отслеживание тепла:
Каждый стержень отмечен номером плавки.
Сопоставление баров с конкретными плавками сохраняется.
Положительная идентификация материала (PMI):
Часто требуется для критически важных приложений.
Проверьте класс каждого стержня (100% общий контроль).
Рентгеновская флуоресценция (РФА) или оптико-эмиссионная спектроскопия (ОЭС).
Проверка химического состава (ASTM B574):
| Элемент | Требование (%) |
|---|---|
| Никель | Баланс |
| Хром | 20.0 - 22.5 |
| Молибден | 12.5 - 14.5 |
| вольфрам | 2.5 - 3.5 |
| Железо | 2.0 - 6.0 |
| Кобальт | Меньше или равно 2,5 |
| Углерод | Меньше или равно 0,015 |
| Кремний | Меньше или равно 0,08 |
| Марганец | Меньше или равно 0,50 |
| Ванадий | Меньше или равно 0,35 |
Проверка механических свойств:
| Свойство | Требование к отжигу |
|---|---|
| Предел прочности | 100 тысяч фунтов на квадратный дюйм (690 МПа) мин. |
| Предел текучести (смещение 0,2%) | 45 тысяч фунтов на квадратный дюйм (310 МПа) мин. |
| Удлинение | 45% мин. |
Не-Неразрушающий контроль (NDE):
| Метод | Приложение | Дефекты направлены |
|---|---|---|
| Ультразвуковой контроль (UT) | Большие диаметры, критические применения | Внутренние включения, пустоты, трещины |
| Вихретоковое тестирование (ET) | Меньшие диаметры, контроль поверхности | Поверхностные швы, нахлесты, трещины |
| Жидкий пенетрант (PT) | Концы бара, подозрительные места | Поверхностные трещины, наплывы |
| Визуальный осмотр (ВТ) | 100% поверхностей бара | Дефекты поверхности, качество отделки |
Проверка размеров:
| Параметр | Допуск (согласно ASTM B574) | Метод измерения |
|---|---|---|
| Диаметр | +0.000", от -0,005" до -0,020" (зависит от размера) | Микрометр, штангенциркули |
| Длина | +0.125" до +0.250", -0" | Рулетка |
| Прямолинейность | 1/8 дюйма на 3 фута (типично) | Линейка, щуп |
| Поверхностная обработка | Как указано (обычно 63–125 Ra) | Визуальный, профилометр |
| Овальность | В пределах допуска диаметра | Штангенциркули, микрометр |
Коррозионные испытания:
ASTM G28, метод А:
Цель: Обнаружение склонности к межкристаллитной коррозии.
Окружающая среда: Кипящий сульфат железа-серная кислота.
Приемка: Скорость коррозии Типично меньше или равна 0,5 мм/год.
ASTM G28, метод Б:
Цель: Оценить общую коррозионную стойкость.
ASTM G48 (стойкость к точечной коррозии):
Цель: Оценить устойчивость к питтинговой коррозии.
Окружающая среда: Раствор хлорида железа.
Типичное требование: отсутствие точечной коррозии при температуре 25 градусов в течение 24 часов.
Специальное тестирование для критически важных приложений:
| Тест | Цель | Типичное требование |
|---|---|---|
| Размер зерна | Проверка однородной микроструктуры | ASTM 5-8 согласно ASTM E112 |
| Рейтинг включения | Оценка чистоты | Согласно ASTM E45 |
| Исследование твердости | Проверьте однородность | В установленных пределах |
| Микроструктурное исследование | Проверьте правильность фаз | Никаких вредных осадков |
| КДЕС ТМ0177 | Сульфидное растрескивание под напряжением | За кислый сервис |
| Испытание на удар | Проверка прочности | V-вырез Шарпи при указанной температуре |
Пакет документации:
| Документ | Содержание |
|---|---|
| Сертифицированный протокол испытаний мельницы | Химия, механика, термообработка |
| Отчеты ОСП | Результаты UT, ET, PT |
| Отчет о проверке размеров | Измеренные размеры |
| Отчет PMI | Проверка оценок |
| Протоколы испытаний на коррозию | Результаты ASTM G28, G48 |
| Соответствие NACE | Если применимо |
| Сертификат соответствия | Соответствие спецификациям |
Требования к маркировке:
АСТМ Б574
Марка (UNS N06022)
Размер (диаметр × длина)
Номер плавки
Название производителя
Страна происхождения
5. Как высокое содержание хрома в UNS N06022 улучшает его характеристики в окислительных средах и каковы ограничения этого сплава?
Отвечать:
Определяющей особенностью UNS N06022 (C-22) является высокое содержание хрома (20–22,5%), что значительно повышает эксплуатационные характеристики в окислительных средах по сравнению с другими сплавами семейства C. Понимание как преимуществ, так и ограничений имеет важное значение для правильного выбора материала.
Механизм улучшения хрома:
Устойчивость к окислительной кислоте:
Хром образует на поверхности устойчивую защитную пленку оксида Cr₂O₃.
Эта пленка необходима для устойчивости к окисляющим кислотам, таким как азотная кислота.
Более высокое содержание хрома создает более стабильную и защитную пленку.
Критическая питтинговая температура (CPT):
Более высокое содержание хрома увеличивает критическую температуру питтинговой коррозии в хлоридных средах.
C-22 обычно имеет более высокий CPT, чем C-276 во многих средах.
Пассивное расширение диапазона:
Хром расширяет диапазон потенциалов, при которых сплав остается пассивным.
Это означает лучшую устойчивость к локальной коррозии в смешанных средах.
Производительность в окислительных средах:
| Среда | C-22 Производительность | Сравнение с C-276 |
|---|---|---|
| Азотная кислота (все конц.) | Отличный | Значительно лучше |
| Хлорид железа | Отличный | Лучше |
| Хлорид меди | Отличный | Лучше |
| Окисляющие хлориды | Отличный | Лучше |
| Смешанные кислоты (окисляющие) | Отличный | Лучше |
Производительность в конкретных СМИ:
| Середина | Концентрация | Температура | Скорость коррозии (м/г) |
|---|---|---|---|
| Азотная кислота | 65% | Кипение | <1 |
| Азотная кислота | 70% | 150 градусов по Фаренгейту | <1 |
| Хлорид железа | 10% | 150 градусов по Фаренгейту | <1 (no pitting) |
| диоксид хлора | Отбеливающий завод | Процесс | Отличный |
Преимущества перед другими сплавами:
| Сплав | Окислительная стойкость | Снижение сопротивления | Локальная коррозия |
|---|---|---|---|
| C-22 | Лучший среди семейства C- | Очень хороший | Отличный |
| C-276 | Хороший | Очень хороший | Очень хороший |
| C-2000 | Очень хороший | Лучший (с Cu) | Отличный |
| 625 | Очень хороший | Умеренный | Хороший |
Ограничения C-22:
Серная кислота (средние концентрации):
Несмотря на то, что C-22 хорош, он не является лучшим выбором для серной кислоты в диапазоне 40–60%.
C-2000 (с медью) превосходит C-22 в этой конкретной среде.
Очень высокие окислительные потенциалы:
Чрезвычайно окислительные условия (концентрированная азотная кислота с хроматами) могут бросить вызов даже C-22.
Специализированные сплавы (например, цирконий) могут потребоваться для экстремальных условий окисления.
Температурные пределы:
Максимальная рабочая температура зависит от окружающей среды.
При температуре выше 800 градусов по Фаренгейту механические свойства снижаются.
Пределы галоидов:
Хотя он превосходен, он не застрахован от точечной коррозии в экстремальных хлоридных средах и при очень высоких температурах.
Расходы:
Премиальный сплав; значительно дороже, чем нержавеющая сталь.
Контрольный список дизайнера:
| Рассмотрение | Действие |
|---|---|
| Присутствует окислительная среда? | C-22 является предпочтительным выбором |
| Промежуточная серная кислота, конц.? | Вместо этого рассмотрите C-2000. |
| Смешанные кислоты? | С-22 отличный выбор |
| Хлориды с окислителями? | С-22 идеален |
| Температура в пределах? | Проверьте наличие конкретных условий |
Практический пример: компоненты охладителя азотной кислоты
На химическом заводе по производству 65%-ной азотной кислоты произошла коррозия компонентов теплообменника С-276. Скорость коррозии 2-3 млн лет в год была приемлемой, но ограниченной. Замена компонентами C-22 снизила скорость коррозии до<0.5 mpy, extending service life from 5 years to over 15 years. The higher chromium content provided the necessary improvement in oxidizing acid resistance.
