1: Что делает Ti-6Al-4V (титан 5-го класса) предпочтительным материалом для ортопедических имплантатов, таких как спинномозговые стержни и бедренные ножки?
Доминирование Ti-6Al-4V в несущих медицинских имплантатах обусловлено исключительным сочетанием биосовместимости, механических свойств и коррозионной стойкости, которое часто называют «золотым стандартом».
Биосовместимость: он спонтанно образует стабильный инертный оксидный слой (TiO₂) при воздействии воздуха или биологических жидкостей. Этот слой предотвращает коррозию и выброс ионов металлов, сводя к минимуму воспалительную реакцию и аллергические реакции, что делает его очень совместимым с тканями и костями человека.
Соотношение механической прочности-к-весу. Благодаря прочности на разрыв, почти в два раза превышающей прочность чистого титана (класс 2) и сравнимой с некоторыми сталями, Ti-6Al-4V может выдерживать значительные физиологические нагрузки (например, в ножках тазобедренного сустава). Важно отметить, что его плотность (~ 4,43 г/см³) примерно вдвое меньше плотности нержавеющей стали или кобальт-хромовых сплавов, что снижает вес имплантата и защиту от напряжений, когда имплантат испытывает слишком большую нагрузку, вызывая резорбцию кости.
Модуль упругости: его модуль упругости (~110 ГПа) ближе к модулю кортикальной кости (~10-30 ГПа), чем у нержавеющей стали или сплавов Co-Cr (~200-230 ГПа). Такое лучшее соответствие модулей снижает защиту от напряжений, способствуя более здоровому ремоделированию кости и долгосрочной стабильности имплантата.
Коррозионная стойкость. Пассивный оксидный слой обеспечивает исключительную стойкость к точечной и щелевой коррозии в среде кузова,-богатой хлоридами, обеспечивая долгосрочную-конструкционную целостность.

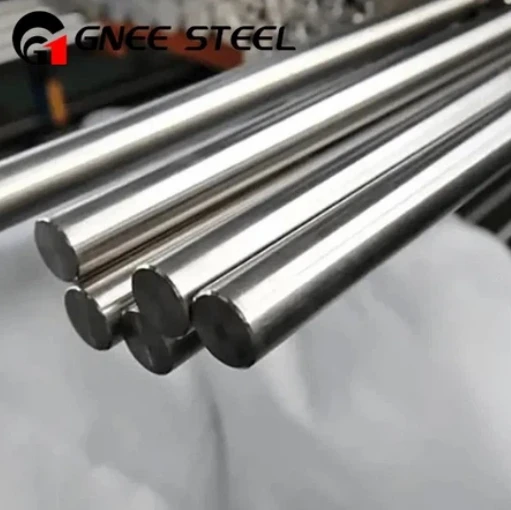

Таким образом, круглые стержни, изготовленные из этого сплава, идеально подходят для применений, требующих высокой прочности, усталостной прочности и потенциала остеоинтеграции, таких как травматические стержни, стержни для фиксации позвоночника и абатменты зубных имплантатов.
2: Как обработка (ковка, прокатка, механическая обработка) круглого стержня Ti-6Al-4V влияет на его конечные свойства для изготовления имплантатов?
Термомеханическая обработка имеет решающее значение для определения микроструктуры, которая напрямую определяет механические характеристики стержня для имплантатов.
Горячая обработка (ковка/прокатка): выполняется при температуре выше температуры бета-перехода (~ 995 градусов). Контролируемая деформация разрушает структуру отливки, измельчает размер зерна и гомогенизирует сплав. Последующая скорость охлаждения определяет микроструктуру. Более быстрое охлаждение (закалка в воде) приводит к образованию мартенситной альфа-первичной фазы (прочной, но хрупкой). Медленное охлаждение (охлаждение на воздухе или в печи) приводит к образованию бимодальной или ламеллярной альфа-бета-структуры, обеспечивающей лучший баланс прочности, пластичности и вязкости разрушения, предпочтительный для большинства имплантатов.
Холодная вытяжка/обжимка: выполняется при температуре ниже температуры рекристаллизации, что еще больше увеличивает прочность за счет деформационного упрочнения, но снижает пластичность. Последующий-отжиг для снятия напряжений почти всегда требуется для стержня имплантатного-класса, чтобы снять остаточные механические напряжения без существенного изменения микроструктуры. Это предотвращает деформацию во время окончательной обработки и увеличивает усталостную долговечность.
Обработка поверхности: поверхность-полученного стержня (горячекатаная-точение, бесцентровая шлифовка или полировка) влияет на износ инструмента во время последующей обработки на станках с ЧПУ и может влиять на места возникновения усталости. Однородная поверхность-без дефектов имеет первостепенное значение. Электрополировка — это обычный заключительный этап обработки имплантатов, который позволяет сгладить поверхность, еще больше повысить устойчивость к коррозии и уменьшить адгезию биопленки.
Поэтому производители имплантатов определяют состояние стержня (например, «горячекатаный и отожженный», «бесцентровое шлифование и снятое напряжение-»), чтобы обеспечить предсказуемое поведение при механической обработке и окончательные характеристики имплантата.
3. Каковы ключевые стандарты ASTM/ISO, регулирующие круглые стержни Ti-6Al-4V для хирургических имплантатов, и что они определяют?
Соответствие международным стандартам не-не подлежит обсуждению для имплантируемых материалов. Наиболее важными стандартами являются:
ASTM F136 / ISO 5832-3: Это основные спецификации материала для деформируемого сплава Ti-6Al-4V ELI (сверхнизким межузельным содержанием). «ELI» обозначает более низкие пределы содержания межузельных элементов, таких как кислород (<0.13%) and iron (<0.25%), which enhances ductility and fracture toughness, crucial for preventing crack propagation in implants. The standards specify exact chemical composition limits, mechanical property minimums (tensile strength, yield strength, elongation, reduction of area), and microstructural requirements.
ASTM F3001: Этот стандарт распространяется на компоненты ELI Ti-6Al-4V, изготовленные методом аддитивной печати (3D-печать). Поскольку круглые стержни могут использоваться в системах аддитивного производства с подачей прутка, этот стандарт актуален. Он определяет свойства как порошкового сырья, так и конечной печатной структуры.
ASTM F1472: охватывает стандартную (не-ELI) деформируемую сталь Ti-6Al-4V, используемую для менее критических случаев разрушения.
Серия ISO 10993: хотя эта серия «Биологическая оценка медицинских изделий» сама по себе не является стандартом на материалы, она предписывает необходимые испытания на биосовместимость (цитотоксичность, сенсибилизация, имплантация), которые должно пройти окончательное устройство, изготовленное из стержня.
Приобретение стержня с сертифицированными протоколами заводских испытаний (MTR), подтверждающими соответствие F136 или ISO 5832-3, является стандартной отраслевой практикой, составляющей основную часть системы управления качеством производителя устройства (например, в соответствии с ISO 13485).
4. Каковы основные проблемы механической обработки при изготовлении имплантатов из круглого стержня Ti-6Al-4V и как их решить?
Ti-6Al-4V классифицируется как "сложный-обрабатываемый" материал из-за его свойств, которые создают серьезные проблемы при изготовлении высокоточных имплантатов:
Низкая теплопроводность: плохая проводимость титана (около 7% стали) приводит к тому, что тепло концентрируется на кромке режущего инструмента, а не уносится стружкой или заготовкой. Это приводит к быстрому износу инструмента, сколам кромок и потенциальному термическому повреждению целостности поверхности стержня.
Высокая химическая активность при повышенных температурах. При температурах обработки титан имеет тенденцию истираться и привариваться к материалу инструмента (особенно карбиду), что приводит к-наростам на кромке и преждевременному выходу инструмента из строя.
Высокая прочность при температуре: сохраняет свою прочность даже при умеренно высоких температурах, требующих высоких сил резания.
Эластичность: более низкий модуль упругости может вызвать «подпружинивание» или отклонение заготовки во время обработки, что затрудняет достижение жестких допусков.
Стратегии смягчения последствий:
Инструменты. Используйте острую геометрию с положительным передним углом, изготовленную из мелкозернистых-или ультра{1}}мелкозернистых-твердых сплавов премиум-класса. Инструменты с алмазным-покрытием отлично подходят для чистовой обработки. Необходим постоянный мониторинг инструмента и графики его замены.
Параметры резания: более низкие скорости резания (по сравнению со сталью) в сочетании с более высокими скоростями подачи и достаточной глубиной резания используются для эффективного разрушения стружки и отвода тепла. Подача СОЖ под высоким-давлением (HPC) или сквозная-подача СОЖ инструмента имеет решающее значение для заливания реза, уменьшения нагрева и удаления стружки.
Станок. Для работы с силами резания и поддержания микронной- точности необходим жесткий станок с ЧПУ с высоким-крутящим моментом, низким-вибрацией и превосходной термической стабильностью.
Крепление: надежный многоточечный-зажим сводит к минимуму отклонение стержня и вибрацию во время обработки.
5: Какие передовые технологии производства, помимо традиционной обработки, используются при изготовлении стержней Ti-6Al-4V для имплантатов?
Хотя обработка на станках с ЧПУ стержней (субтрактивное производство) остается доминирующей для стандартных геометрий, все большее значение приобретают передовые процессы:
Аддитивное производство (AM) / 3D-печать с использованием стержневого сырья: в некоторых системах направленного энергетического осаждения (DED) AM в качестве сырья используется проволока или стержень Ti-6Al-4V, расплавляемый лазером или электронным лучом для создания элементов или ремонта компонентов. Это менее распространено для готовых имплантатов, чем сварка в порошковом слое, но используется для крупных структур, близких к чистой форме, или для гибридного производства.
Гибридное производство: сочетает в себе аддитивные и субтрактивные процессы на одной машине. Например, головка DED может наносить материал из проволоки Ti-6Al-4V на подложку круглого стержня для создания сложного фланца или элемента, который затем подвергается точной механической обработке на той же установке. Это позволяет изготавливать имплантаты по индивидуальному заказу с меньшими отходами материала.
Прецизионная ковка. Круглые стержни часто используются в качестве заготовок для горячей штамповки или изотермической ковки для получения компонентов имплантата почти -конечной-формы (например, коленных стержней). Этот усовершенствованный процесс ковки улучшает усталостную прочность и текучесть зерен детали по сравнению с обработкой только на заготовке.
Разработка поверхности: после механической обработки имплантат, полученный из стержня-, может подвергаться обработке поверхности для улучшения биоинтеграции. Кислотное-травление или пескоструйная-струйная обработка создают микро-шероховатости, необходимые для роста кости. Анодирование позволяет получить более толстый цветной оксидный слой для обеспечения износостойкости или эстетического оформления. Усовершенствованные покрытия, такие как гидроксиапатит (ГА), наносятся посредством плазменного распыления, чтобы стимулировать врастание кости (остеоинтеграцию).
Эти технологии расширяют свободу дизайна и функциональность имплантатов, созданных на основе универсального круглого стержня Ti-6Al-4V.
