1. В чем фундаментальное различие между никелем 200 и никелем 201 согласно стандартам ASTM и почему никель 201 является предпочтительным материалом для сварных труб ASTM B730 в критических условиях повышенных-температур?
Основное различие между никелем 200 (UNS N02200) и никелем 201 (UNS N02201) заключается в контролируемом содержании углерода, спецификации, определенной в таких стандартах, как ASTM B162 (для пластин/листов) и B730 (для сварных труб). Никель 200 допускает содержание углерода до 0,15 %, а никель 201 – это вариант с низким-углеродом, максимум 0,02 % углерода.
Эта, казалось бы, незначительная разница определяет весь диапазон их эксплуатации при высоких-температурах. В сварных трубах, предназначенных для эксплуатации при температурах выше примерно 315 градусов (600 градусов по Фаренгейту), более высокий уровень углерода в никеле 200 становится термодинамически нестабильным внутри никелевой матрицы. Со временем углерод мигрирует к границам зерен и выпадает в виде графитовых узелков-это процесс, известный как графитизация. Это явление катастрофично для трубного изделия:
Это вызывает охрупчивание, резко снижая пластичность и ударопрочность.
Это ухудшает механические свойства, особенно сопротивление ползучести и усталостную долговечность.
Это создает пути для межкристаллитной коррозии, подрывая целостность трубы в агрессивных средах.

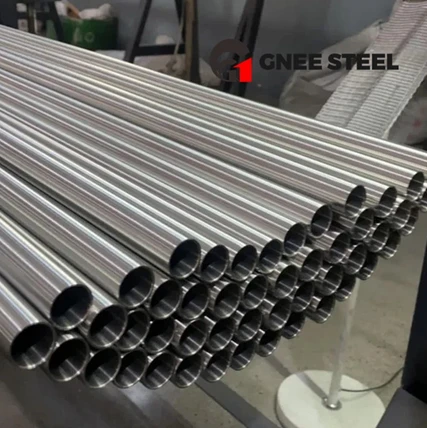

Сварные трубы из никеля 201 ASTM B730 специально разработаны для устранения этого риска. Сверх-низкое содержание углерода предотвращает вредное образование графита при длительном воздействии в диапазоне температур от 315 до 650 градусов (от 600 до 1200 градусов F). Это делает никель 201обязательныйвыбор для сварных трубок в таких приложениях, как пучки теплообменников для работы с горячими щелочами, защитные кожухи термопар, внутренние устройства печей и линии технологического газа, где долгосрочная -термическая стабильность не-не подлежит обсуждению. Стандарт гарантирует, что трубка изготовлена из материала, который не будет само-разлагаться изнутри из-за микроструктурной нестабильности.
2: Для каких конкретных отраслей и сфер обслуживания сварные трубы из никеля 201 по стандарту ASTM B730 считаются важным инженерным решением?
Сварные трубы из никеля 201 по стандарту ASTM B730 используются в отраслях, где стойкость к коррозии, устойчивость к высоким-температурам и экономичность производства совпадают. Их применение продиктовано специфическими, зачастую суровыми, химическими и термическими условиями.
Основные приложения включают в себя:
Производство и обработка каустика (щелочи): это основное применение. Никель 201 обеспечивает беспрецедентную устойчивость ко всем концентрациям гидроксида натрия и калия (NaOH, КОН) во всем диапазоне температур, включая расплавленное состояние. Сварные трубы используются в испарителях каустической кислоты, пучках нагревателей и передаточных линиях, где устойчивость к коррозионному растрескиванию под напряжением (от которого катастрофически страдают нержавеющие стали) и общей коррозии имеет первостепенное значение.
Органическая химическая обработка: в процессах, связанных с галогенированными соединениями, жирными кислотами или мономерами, где могут присутствовать хлориды (например, винилхлорид, производство ПВХ). Никель 201 обеспечивает превосходную стойкость к коррозионному растрескиванию под напряжением, вызванному хлоридами- (CISCC), и восстанавливающим кислотам, таким как соляная, при повышенных температурах.
Пищевая и фармацевтическая промышленность: для систем, требующих сверх-очищаемости и устойчивости к чистящим средствам (циклы CIP/SIP с щелочными и кислотными растворами). Гладкая сварная структура и незагрязняющие свойства никеля 201 делают его пригодным для использования в линиях передачи жидкостей-высокой чистоты и теплообменниках.
Аэрокосмическая и термическая обработка: Для контрольно-измерительных линий, реторт для газового азотирования и атмосферы печей отжига (например, диссоциированного аммиака, водорода). Трубки устойчивы к науглероживанию и сохраняют целостность в атмосфере с пониженной-температурой.
Почему сварная труба? В этих случаях сварные трубы (в отличие от бесшовных) предлагают неоспоримое преимущество: экономическую-эффективность для тонкостенных-конфигураций большого-диаметра. Процесс ASTM B730 позволяет производить трубы с превосходной однородностью размеров (толщина стенки, концентричность) и качеством поверхности, что имеет решающее значение для эффективности теплопередачи и очищаемости, с меньшими затратами, чем экструдированные бесшовные трубы, где такие свойства необходимы.
3. Каковы критические процессы производства, сварки и послесварки, определенные или подразумеваемые ASTM B730 для обеспечения целостности труб?
В ASTM B730 изложены требования, которые регулируют всю производственную цепочку сварных труб из никеля 201, обеспечивая соответствие конечного продукта-своему-целю.
1. Основной материал и формование. Стандарт требует, чтобы трубы были изготовлены из полосы или листа, соответствующего ASTM B162 (никель 201). Эту полосу холодно-прокатывают до точного размера, а затем придают ей цилиндрическую форму с помощью прецизионных валков. Качество полосы-чистоты поверхности, состояния кромок и состояния-напрямую влияет на качество сварки и округлость трубы.
2. Процесс сварки: ASTM B730 допускает сварку любым способом, обеспечивающим получение сварного шва, сравнимого с автоматической или машинной сваркой, на которую он ссылается. На практике это почти исключительно автоматическая газовая вольфрамовая дуговая сварка (GTAW или TIG). Этот процесс выбран для никеля 201, потому что:
Он обеспечивает исключительную стабильность и контроль дуги.
В нем используется не-плавящийся вольфрамовый электрод и инертный аргоно-гелиевый экран, предотвращающий загрязнение сварочной ванны.
Он создает узкий, точный и полностью проплавленный сварной валик с минимальным подводом тепла, что имеет решающее значение для контроля деформации и сохранения коррозионной стойкости-зоны термического влияния (ЗТВ).
3. Критические процессы после-сварки:
Управление сварными швами: внутренний и внешний сварные валики (армирование) обычно удаляются или контролируются. Внутреннее удаление буртика часто рекомендуется для технологических трубок, чтобы обеспечить плавный поток жидкости, предотвратить турбулентность и устранить щели для коррозии или загрязнения. Это делается с помощью специальных инструментов во время сварки или последующей механической обработки.
Полный отжиг на раствор: это наиболее важный этап после-сварки. Вся сварная труба нагревается до температуры 705–925 градусов (1300–1700 градусов по Фаренгейту) и быстро охлаждается (закалка водой или быстрым воздухом). Это выполняет три жизненно важные функции:
а) Растворяет карбиды хрома, которые могли осаждаться в ЗТВ во время сварки, восстанавливая оптимальную коррозионную стойкость.
б) Снимает остаточные напряжения от формовки и сварки, улучшая стабильность размеров и устойчивость к коррозионному растрескиванию под напряжением.
в) Создает однородную пластичную микроструктуру по всей трубе, включая зону сварки, благодаря чему она ведет себя как однородный материал.
Окончательная обработка: трубы можно травить для удаления окалины от отжига и пассивировать для усиления естественного оксидного слоя.
4. Каковы основные требования к проверке, испытаниям и сертификации согласно ASTM B730 для обеспечения качества и производительности труб?
ASTM B730 включает много-протокол проверки, гарантирующий, что каждая партия трубок соответствует строгим требованиям промышленного обслуживания.
Обязательный не-разрушающий контроль (NDE):
Вихретоковое тестирование (ECT): это основной метод неразрушающего контроля. Над трубкой пропускается электрически заряженная катушка. Дефекты (например, трещины, непровары или включения) нарушают наведенные вихревые токи, сигнализируя о дефекте. ASTM E426 обеспечивает практику проведения этого испытания. ЭШТ очень эффективен для обнаружения поверхностных и околоповерхностных дефектов в сварном шве и основном металле.
Гидростатическое испытание или альтернативный метод неразрушающего контроля: Трубы должны либо выдержать испытание гидростатическим давлением (без утечек), либо пройти другой утвержденный неразрушающий тест (например, ультразвуковой контроль) для проверки целостности и надежности давления.
Разрушающий контроль (проводится на образцах купонов):
Испытание на сплющивание: секцию трубы сплющивают между параллельными пластинами на заданное расстояние. Это испытание оценивает пластичность и прочность сварного шва, требуя, чтобы в области сварного шва не было трещин или дефектов при сильной деформации.
Испытание на развальцовку (или обратное развальцовывание): коническую оправку вставляют в конец трубы, чтобы расширить ее диаметр на определенный процент. При этом проверяется пластичность как основного металла, так и сварного шва, гарантируя, что они смогут без сбоев выдерживать операции формовки (например, прокатку труб в трубные решетки).
Химический анализ и испытания на растяжение. В сертификатах должен быть указан химический состав основного материала (анализ в ковше) и, как правило, результаты испытаний на поперечное растяжение, демонстрирующие соответствие сварного соединения минимальным требованиям к прочности.
Сертификация: Производитель должен предоставить Сертифицированный отчет о заводских испытаниях (CMTR), в котором документировано все вышеперечисленное: номер плавки материала, химический состав, все результаты механических и неразрушающих испытаний, сведения о термообработке и заявление о соответствии ASTM B730. Эта прослеживаемость необходима для обеспечения качества в критически важных отраслях.
5. Каковы основные преимущества конструкции и установки сварной трубы ASTM B730 по сравнению с бесшовными альтернативами для применений из никеля 201?
Выбор между сварными (ASTM B730) и бесшовными (ASTM B724 для сварных труб из никелевого сплава, хотя B730 является специфическим) трубкой является инженерным решением, основанным на требованиях к производительности, экономике и специфике применения. Сварная труба предлагает явные преимущества там, где ее характеристики соответствуют потребностям.
1. Превосходная стабильность размеров и чистота поверхности. Холоднокатаная-полоса, используемая для сварных труб, имеет исключительно равномерную толщину и гладкую поверхность,-без окалины (часто отделка 2B). В результате получается труба с жесткими допусками по толщине стенки и превосходной шероховатостью внутренней поверхности. Это имеет решающее значение для:
Характеристики теплообменника: постоянная толщина стенок обеспечивает предсказуемые коэффициенты теплопередачи и перепад давления.
Поток жидкости: гладкая внутренняя поверхность сводит к минимуму трение и турбулентность.
Очищаемость: необходима для санитарных, пищевых и фармацевтических применений.
2. Экономическая-эффективность для больших диаметров и тонких стенок. Сварной процесс по своей сути более экономичен при производстве труб большого-диаметра (например, более 3 дюймов / 75 мм наружный диаметр) с относительно тонкими стенками. Капитальные и технологические затраты на экструзию или прошивку бесшовной трубы аналогичных размеров значительно выше. Для многих технологических применений сварная труба обеспечивает полностью адекватную производительность при меньших затратах.
3. Доступность труб большой длины. Сварные трубы могут производиться непрерывной длины, ограниченной только размером рулона и логистикой транспортировки, что позволяет сократить количество монтажных соединений, необходимых для длинных участков труб.
Когда следует выбирать бесшовные трубы (ASTM B163/B829): Бесшовные трубы рекомендуются, когда область применения включает в себя:
Чрезвычайно высокое давление: однородная, ненаправленная структура зерен бесшовной трубы может обеспечить ощутимый запас прочности.
Сильный циклический изгиб или усталость: отсутствие продольного сварного шва исключает потенциальный концентратор напряжений.
Малый диаметр или очень толстые стенки: процесс сварки невозможен или неэкономичен.
Для большинства коррозионно--стойких,-высокотемпературных технологических процессов-особенно в теплообменниках, конденсаторных системах и технологических линиях-ASTM B730, сварная труба из никеля 201 представляет собой оптимальный баланс производительности, стабильности и стоимости. Его полностью отожженное состояние гарантирует, что свойства зоны сварки соответствуют основному металлу, что делает его надежным и продуманным выбором.
