Каковы распространенные типы фланцев Hastelloy C и как они классифицируются по номинальному давлению?

1. Типы и классификации по давлению.

Вопрос: Каковы распространенные типы фланцев Hastelloy C и как они классифицируются по номинальному давлению?

Ответ: Фланцы из хастеллоя C производятся в различных конфигурациях в соответствии с различными требованиями к трубопроводным системам, каждая из которых предназначена для определенных методов соединения и условий давления.

Распространенные типы фланцев:

Фланец с приварной шейкой: имеет длинную коническую ступицу, обеспечивающую усиление и распределяющую нагрузку. Отверстие соответствует внутреннему диаметру трубы, обеспечивая плавный поток и уменьшая турбулентность. Идеально подходит для тяжелых условий эксплуатации и циклических нагрузок.

Надеваемый-на фланец: надевается на трубу и приваривается как внутри, так и снаружи. Более низкая стоимость, чем приварная шейка, но обеспечивает меньшую прочность и усталостную устойчивость. Подходит для менее требовательных приложений.

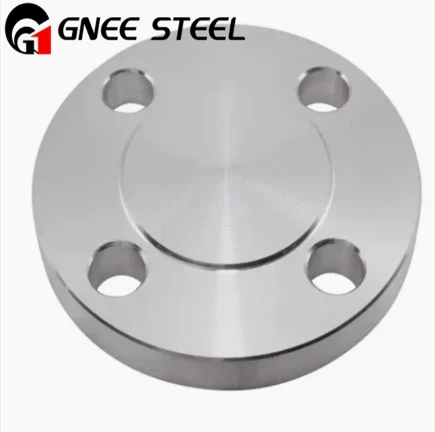

Глухой фланец: сплошной фланец без отверстия, используемый для герметизации концов труб, клапанов или отверстий сосудов под давлением. Должен выдерживать максимальное давление в системе и любые силы теплового расширения.

Фланец под приварку в раструбе: труба вставляется в утопленную раструб и подвергается угловой сварке. Используется для труб меньшего размера (обычно NPS 2 и меньше) и систем высокого-давления.

Фланец внахлестку: используется с заглушкой; фланец свободно вращается, что позволяет легко выравнивать отверстия для болтов. Идеально подходит для систем, требующих частой разборки.

Резьбовой фланец: соединяется с трубой посредством резьбы без сварки. Используется в не-критических системах низкого-давления или там, где сварка нецелесообразна.

Классификация давления:

Фланцы Hastelloy C соответствуют стандартам размеров ASME B16.5 с классами давления от класса 150 до класса 2500:

Преимущество материала: высокая прочность Hastelloy C позволяет этим фланцам достигать указанных номинальных давлений, сохраняя при этом отличную коррозионную стойкость, в отличие от фланцев из углеродистой стали, для которых требуется припуск на коррозию или футеровка.

---

2. Обработка лицевой поверхности и уплотнение прокладок.

Вопрос: Как типы отделки торцевых поверхностей фланцев из хастеллоя C влияют на характеристики уплотнения и какие покрытия рекомендуются для работы в коррозионно-активных средах?

О: Обработка торцевой поверхности фланца имеет решающее значение для обеспечения герметичности-плотного уплотнения, особенно в агрессивных средах, где даже незначительные утечки могут привести к быстрому разрушению соединения.

Типы отделки лицевой поверхности согласно ASME B16.5:

Гладкая отделка (Ra 125–250 микродюймов): стандартная отделка для большинства применений. Подходит для мягких прокладок (эластомер, ПТФЭ, сжатое волокно), которые затекают в неровности поверхности.

Зубчатая отделка (концентрическая или спиральная): содержит контролируемые следы инструмента, образующие уплотняющие выступы. Наиболее распространенная отделка фланцев с выступом в химической промышленности. Зубцы обычно имеют 30–55 канавок на дюйм и глубину 0,015 дюйма.

Stock Finish (Rough, >250 Ra): Как-изготовленная поверхность без механической обработки. Обычно неприемлемо для ответственных условий эксплуатации, поскольку требует очень толстых деформируемых прокладок.

Фонографическая отделка: тонкий спиральный рисунок канавок, обеспечивающий превосходное сцепление с металлическими и полу-металлическими прокладками. Предпочтительно для применений с высоким-давлением и-температурой.

Рекомендации для фланцев Hastelloy C:

Выступающая поверхность (RF): наиболее распространенная поверхность для фланцев из хастеллоя C. Приподнятая поверхность (обычно высотой 1/16 дюйма для классов 150–300 и 1/4 дюйма для классов 400–2500) концентрирует нагрузку на болты на прокладке.

Кольцевое соединение-Тип (RTJ): Для работы при чрезвычайно высоком-давлении или в опасных условиях канавки RTJ, выточенные на фланцах из хастеллоя C, подходят для металлических прокладок (овальных или восьмиугольных). Прокладка деформируется в стенках канавок, создавая уплотнение металл-к-металлам, выдерживающее экстремальное давление и температуру.

Плоская поверхность (FF): используется с чугунными-фланцами с плоской поверхностью или не-неметаллическими фланцами для предотвращения растрескивания болта из-за превышения-момента затяжки. Нетипично для Hastelloy C, за исключением случаев соединения с разнородными материалами.

Рекомендации по выбору прокладки:

Поверхность фланца должна соответствовать типу прокладки:

ПТФЭ/Gore-Tex®: требуется гладкая поверхность (125–250 Ra), чтобы предотвратить растекание холода в зубцы.

Спиральная намотка: лучше всего работает с зубчатой ​​отделкой (125–250 Ra с 30–55 канавками).

Металлическая оболочка: для правильной посадки требуется гладкая поверхность.

Кольцевое соединение: специальная обработка канавок согласно ASME B16.20.

Учет коррозии: В агрессивных средах сама поверхность фланца может подвергаться воздействию технологической среды. Коррозионная стойкость Hastelloy C гарантирует, что уплотняющая поверхность останется неповрежденной, предотвращая возникновение утечек с течением времени.

---

3. Требования к болтам и моменту затяжки

Вопрос: Какие материалы болтов совместимы с фланцами из хастеллоя C и какие значения крутящего момента обеспечивают правильное сжатие прокладки без повреждения фланца?

Ответ: Правильный выбор болтов и приложение крутящего момента имеют решающее значение для фланцев из хастеллоя C, поскольку они позволяют добиться-отсутствия утечек и одновременно предотвратить истирание или повреждение фланца под напряжением.

Выбор материала болтов:

Для максимальной коррозионной стойкости:

Болты Hastelloy C-276: обеспечивают соответствующую коррозионную стойкость, но сопряжены с риском истирания во время сборки из-за схожей металлургии. Требует противозадирных присадок и тщательного контроля крутящего момента.

Для высокой прочности с хорошей коррозионной стойкостью:

Сплав 625 (UNS N06625): отличная прочность и коррозионная стойкость, меньшая склонность к истиранию.

Сплав 718 (UNS N07718): более высокая прочность, подходит для повышенных температур.

Сплав 400 (Монель): подходит для морской воды и восстанавливающих сред.

Для общего обслуживания:

ASTM A193, марка B8M, класс 2: деформационно--закаленная нержавеющая сталь 316, пригодная для многих химических операций при температуре до 800 градусов F.

ASTM A320, класс L7M: Для эксплуатации при низких-температурах с соответствующей защитой от коррозии.

ASTM A193, класс B7: Болты из углеродистой стали, как правило, не рекомендуется использовать с фланцами из хастеллоя C в коррозионно-активной среде, поскольку коррозия болтов может поставить под угрозу целостность соединения и загрязнить технологический процесс.

Профилактика раздражения:

Никелевые сплавы, такие как Hastelloy C, склонны к истиранию во время затяжки. Меры профилактики:

Используйте противо-противозахватные составы (на основе никеля-или меди-в зависимости от условий эксплуатации).

Нанесите смазку на резьбу и поверхность гайки.

Используйте гайки другой твердости или материала, чем шпильки.

Применение контролируемого крутящего момента с помощью калиброванных инструментов

Расчеты крутящего момента:

Значения крутящего момента зависят от размера, класса, типа прокладки и смазки фланца. Общие рекомендации для фланцев Hastelloy C с прокладками из ПТФЭ или спирально навитыми прокладками:

Критические соображения:

Напряжение болта: Целевое напряжение болта обычно составляет 30 000–40 000 фунтов на квадратный дюйм для болтов из нержавеющей стали/сплава.

Напряжение прокладки: должно превышать минимальное напряжение посадки, но оставаться ниже предела разрушения прокладки.

Равномерная затяжка: используйте перекрестную-последовательность с шагом затяжки 30–50 %.

Повторная затяжка: после термоциклирования затяните повторно, чтобы учесть релаксацию.

---

4. Подготовка к сварке и крепление.

Вопрос: Как следует приваривать фланцы из хастеллоя C к трубам и какие меры предосторожности предотвращают дефекты сварки и проблемы с коррозией?

Ответ: Приварка фланцев Hastelloy C к трубопроводу требует пристального внимания к процедуре, чистоте и технике для поддержания коррозионной стойкости и структурной целостности.

Конструкция сварного соединения:

Фланцы с приварной шейкой: коническая ступица соответствует толщине стенки трубы. Подготовка фаски согласно ASME B16.25 с включенным углом 37,5 градусов и внутренней поверхностью 1/16 дюйма.

Надевание-на фланцы: требуются два угловых сварных шва,-один внутри отверстия, другой на задней поверхности. Глубина раструба должна учитывать тепловое расширение.

Фланцы под приварку враструб: труба вставляется вниз, а затем выдвигается на 1/16 дюйма перед сваркой, чтобы предотвратить растрескивание корня сварного шва из-за напряжения расширения.

Процесс сварки:

GTAW (TIG) предпочтительно использовать соответствующий присадочный металл ERNiCrMo-4 (для C-276) или ERNiCrMo-10 (для C-22).

Критические меры предосторожности:

Чистота: Удалите все масло, жир, краску и маркировочные составы. Используйте ацетон и чистую ткань. Хлорированные растворители запрещены (могут вызвать коррозионное растрескивание под напряжением).

Защитный газ: 100 % аргон или смеси аргона-гелия. Для корневого прохода требуется резервная очистка для предотвращения окисления (засахаривания). Расход обычно составляет 20-35 CFH.

Контроль нагрева: температура между проходами ниже 300 градусов F (150 градусов). Низкое тепловложение предотвращает осаждение карбидов и сохраняет коррозионную стойкость.

Скорость перемещения: достаточно быстрая, чтобы избежать перегрева, и достаточно медленная, чтобы обеспечить адекватное слияние. Стрингерные бусины предпочтительнее плетения.

Очистка после сварки:-Очистка сварного шва. Удалите весь термический оттенок и оксидный слой с помощью проволочной щетки из нержавеющей стали (специальная щетка, никогда не используется для углеродистой стали), шлифовки или травильной пасты.

Распространенные дефекты, которых следует избегать:

Пористость: вызвана загрязнением или недостаточным покрытием защитным газом.

Горячее растрескивание: Hastelloy C чувствителен при наличии серы или фосфора.

Оксидные включения: из-за недостаточной очистки между проходами.

Вогнутость корня: из-за недостаточного количества присадочного металла или чрезмерного давления продувки.

Термическая обработка после-сварки (PWHT):

Для большинства фланцев Hastelloy C PWHT не требуется, если соблюдаются надлежащие процедуры сварки. Однако отжиг на раствор может потребоваться, если:

Перед сваркой фланец подвергся тяжелой холодной обработке.

Компонент будет работать в сильно агрессивных средах.

Многократные проходы сварки приводят к значительному выделению-зоны теплового воздействия.

---

5. Спецификации закупок и проверка качества

Вопрос: Какие спецификации и проверки качества необходимы при закупке фланцев из хастеллоя C для критически важных химических операций?

Ответ: Правильная закупка фланцев из хастеллоя C требует детальных спецификаций и проверки, чтобы гарантировать, что компонент соответствует как требованиям к размерам, так и металлургической целостности для работы в агрессивных средах.

Основные характеристики:

1. Стандарт материала:

Кованые фланцы: ASTM B564 (поковки из никелевого сплава)

Пластина-Разрезанные фланцы: ASTM B575 (Пластина) с дополнительной механической обработкой

Обозначение сплава: UNS N10276 (C-276) или UNS N06022 (C-22).

2. Размерный стандарт:

ASME B16.5: Для фланцев NPS 24 и меньше, классы 150–2500.

ASME B16.47: Для фланцев большого диаметра (серия A или B)

ASME B16.36: Для фланцев с отверстиями.

3. Термическая обработка:

Раствор отожжен при температуре минимум 2050 градусов F (1120 градусов).

Быстрая закалка водой для предотвращения выделения вторичной фазы

Проверьте испытанием на твердость и испытанием на коррозию ASTM G28.

Проверка качества:

Проверка размеров:

Наружный диаметр, диаметр окружности болтов, размеры ступицы

Плоскостность и обработка поверхности (проверьте значение Ra с помощью профилометра)

Диаметр отверстия и толщина стенки

Расположение и расстояние между отверстиями для болтов

Проверка материала:

Положительная идентификация материала (PMI): РФА-тестирование для проверки:

Молибден: 15-17% (С-276)

Хром: 14,5-16,5%

Вольфрам: 3-4,5%

Нет значительного разбавления или замены

Механические испытания:

Предел прочности: минимум 100 тысяч фунтов на квадратный дюйм.

Предел текучести: минимум 40 тысяч фунтов на квадратный дюйм.

Удлинение: минимум 40%

Твердость: по Роквеллу B 100 максимум.

Коррозионные испытания (для критически важных служб):

ASTM G28, метод A: проверка скорости коррозии.<0.5 mm/month in boiling ferric sulfate-sulfuric acid

ASTM G48: Оценка устойчивости к точечной коррозии

Неразрушающий контроль:

Визуальный осмотр: 100% на наличие поверхностных дефектов, наплывов, трещин.

Испытание на проникновение жидкости: согласно ASTM E165 для всех готовых поверхностей.

Ультразвуковой контроль: для тяжелых-фланцев стен для проверки внутренней прочности.

Магнитные частицы: неприменимо (не-немагнитный материал).

Требования к документации:

Отчет о заводских испытаниях (MTR): полная отслеживаемость с помощью термического анализа

Отчеты NDE: сертифицированы квалифицированными специалистами.

Отчет PMI: проверка готового фланца

Диаграммы термообработки: записи времени-температуры

Сертификат соответствия: Подписанный сертификат

Особые соображения:

Маркировка: постоянная штамповка с низким-напряжением вне-области ступицы.

Прослеживаемость: номер плавки должен быть указан на фланце и в документации.

Упаковка: индивидуальная упаковка или защитное покрытие для морской перевозки.

Хранение: Перед установкой защищать от влаги и хлоридов.

Почему строгие закупки имеют значение:

Выход из строя фланца при работе с опасными химическими веществами может привести к катастрофическим выбросам, экологическому ущербу и угрозе безопасности персонала. Правильная спецификация и проверка гарантируют, что фланец Hastelloy C будет десятилетиями надежно работать,-без утечек в самых сложных условиях.
