1: Что определяет «теплостойкую катушку из никелевого сплава» и каковы ее основные функции в промышленном применении?

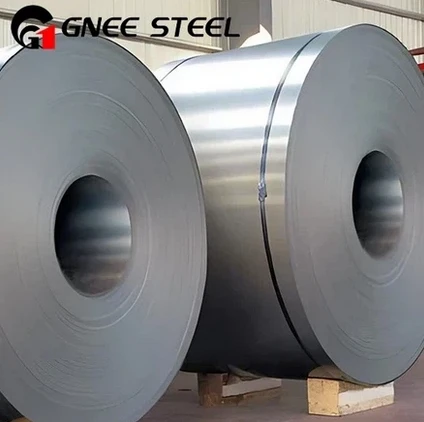

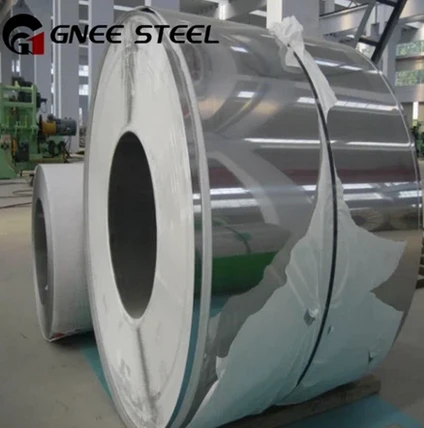

Рулон из жаростойкого никелевого сплава представляет собой непрерывный, спирально намотанный отрезок тонкого-листа или полосы, изготовленный из специального семейства суперсплавов на основе никеля-. Эти сплавы разработаны таким образом, чтобы сохранять исключительную механическую прочность, противостоять деградации поверхности (накипи) и выдерживать микроструктурную нестабильность при температурах, обычно превышающих 650 градусов (1200 градусов по Фаренгейту) и часто до 1200 градусов (2200 градусов по Фаренгейту) в агрессивных средах.
Основными функциями таких змеевиков в промышленных системах являются теплопередача и сдерживание/защита. Из них изготавливаются такие ключевые компоненты, как:
Излучающие трубы и реторты. Эти спиральные-и-сварные трубы, используемые в печах цементации, отжига и спекания, содержат технологическую атмосферу, нагреваясь при этом снаружи.
Ленты/пластины теплообменника: намотаны или сложены друг на друга, образуя сердцевину воздухоподогревателей, рекуператоров и котлов-утилизаторов, работающих при высоких-температурах.
Облицовки камеры сгорания и пламезащитные экраны: обеспечивают защитную внутреннюю поверхность газовых турбин и промышленных горелок.
Электрические нагревательные элементы: сплавы типа NiCr (например, 80/20) сами наматываются в катушки и служат резистивными нагревательными элементами в высокотемпературных-печах.
Форм-фактор катушки имеет решающее значение для эффективности производства, обеспечивая непрерывную автоматическую обработку конечных компонентов с помощью линий штамповки, профилирования-или лазерной/сварки.
2. Как химический состав сплава (например, Inconel 600, Incoloy 800H, Haynes 230) определяет характеристики в конкретных высоко-температурных средах?
Высокие-температурные характеристики являются прямым результатом тщательно сбалансированных легирующих добавок, каждая из которых выполняет определенную роль:
Никель (основа): обеспечивает стабильную, пластичную гране-центрированную кубическую (FCC) аустенитную матрицу и присущую устойчивость к окислению и науглероживанию.
Хром (15-25%): образует на поверхности плотный липкий слой оксида хрома (Cr₂O₃), который является основным барьером против окисления (накипи) и горячей коррозии (сульфидейшн). Более высокий Cr улучшает общую стойкость к горячей коррозии.
Железо: добавлено в серию «Incoloy» (например, 800H) для снижения стоимости при сохранении хороших характеристик. Подходит для многих окислительных/науглероженных сред, но может снизить общую прочность ползучести по сравнению со сплавами с высоким содержанием-Ni.
Алюминий (Al) и титан (Ti): Усилители осадков. Они образуют когерентные нано-гамма--простые ( ') фазы (Ni₃(Al,Ti)) внутри матрицы во время эксплуатации, которые значительно увеличивают прочность при высоких температурах, препятствуя движению дислокаций. Яркими примерами являются такие сплавы, как Inconel 718 и 738.
Молибден (Mo) и вольфрам (W): упрочнители на твердом растворе. Их крупные атомы искажают кристаллическую решетку, обеспечивая превосходное сопротивление ползучести и устойчивость к высоким-температурам. Они широко распространены в сплавах, упрочненных раствором, таких как Hastelloy X и Haynes 230.
Редкоземельные элементы (например, иттрий, лантан): добавляются в следовых количествах для улучшения стойкости оксидной окалины к растрескиванию, предотвращая ее отслаивание во время термоциклирования.
Углерод (C): Контролируемые количества образуют стабильные карбиды (например, M₂₃C₆, MC) на границах зерен, которые могут улучшить сопротивление ползучести, но должны быть сбалансированы, чтобы избежать охрупчивания.
Пример выбора:
Инконель 600 (72Ni-15Cr-8Fe): отличная стойкость к окислению, но умеренная прочность. Используется для муфелей печей и радиационных трубок в умеренно высоких температурах, окислительных/науглероживающих атмосферах.
Incoloy 800H (33Ni-21Cr-46Fe, высокий C): сбалансированное соотношение цены и качества. Используется для радиационных трубок, реторт и теплообменников в печах крекинга нефтехимической продукции, где устойчивость к науглероживанию и окислению является ключевым фактором.
Haynes 230 (57Ni-22Cr-14W-2Mo): превосходная жаропрочность и стойкость к окислению до 1175 градусов. Идеально подходит для усовершенствованных теплообменников и облицовок сгорания, работающих в экстремальных условиях.
3. Каковы основные механизмы отказов катушек из жаропрочных сплавов, находящихся в эксплуатации, и как они устраняются посредством проектирования и эксплуатации?
Выход из строя редко происходит из-за плавления; вместо этого это является результатом механизмов постепенной деградации:
Ползучесть и разрушение под напряжением: медленная,-зависимая от времени деформация под действием механического напряжения и высокой температуры, приводящая в конечном итоге к разрыву. Смягчение: выберите сплавы с достаточной прочностью на разрыв-ползучести в течение расчетного срока службы (например, данные по 100 000 часов). Используйте соответствующие нормы проектирования (например, нормы ASME для котлов и сосудов под давлением, раздел III, раздел 5), учитывающие ползучесть. Обеспечьте равномерный нагрев, чтобы избежать локализованных горячих точек, которые ускоряют ползучесть.
Термическая усталость: растрескивание, вызванное повторяющимися термическими циклами (нагрев/охлаждение), вызывающими циклические напряжения из-за ограниченного теплового расширения. Смягчение: используйте сплавы с высокой теплопроводностью и низким коэффициентом теплового расширения (например, серия Incoloy 800). Гибкая конструкция для расширения. Контролируйте скорость нагрева и охлаждения, чтобы минимизировать температурные градиенты.
Высокотемпературная-коррозия:
Окисление/накипь: постоянное образование и потенциальное растрескивание оксидного слоя, приводящее к истончению стенок. Смягчается за счет высокого содержания Cr/Al и добавок редкоземельных элементов.
Науглероживание: поглощение углерода сплавом в атмосфере, богатой углеводородами-, с образованием внутренних карбидов хрома, которые делают металл хрупким и истощают Cr из матрицы. Смягчается за счет высокого содержания Ni (снижает растворимость углерода) и стабильных оксидных отложений.
Сульфидация/Нитридация: воздействие соединений серы или азота. Требует специального выбора сплава (например, с более высоким содержанием Cr, Mo).
Микроструктурная нестабильность. Со временем полезные фазы укрепления ( ') могут стареть-и становиться грубее, а вредные фазы (сигма, мю) могут выделяться, что приводит к охрупчиванию. Смягчение: выбирайте сплавы с доказанной долгосрочной-стабильностью в диапазоне рабочих температур. Работайте в рекомендуемом температурном диапазоне.
4. Каковы важные аспекты обработки, изготовления и сварки рулонов этих сплавов?
Изготовление этих высокопрочных-сплавов требует специальных знаний, чтобы избежать ухудшения их свойств:
Обработка рулонов (прорезка, выравнивание): требует прецизионного инструмента для предотвращения наклепа и дефектов кромок, которые могут стать местами зарождения трещин. Контролируемое натяжение во время-намотки необходимо для поддержания плоскостности и предотвращения царапин на поверхности.
Формовка. Эти сплавы имеют высокую скорость деформационного-упрочнения. Операции формовки (штамповка, гибка) часто требуют более высоких усилий и могут потребовать промежуточных этапов отжига для восстановления пластичности при изготовлении сложных форм. Пластины должны быть гладкими и хорошо-смазанными во избежание истирания.
Сварка. Это ответственная операция с высоким-риском.
Выбор присадочного металла: он должен соответствовать или превосходить основной металл по коррозионным и -высокотемпературным свойствам (например, ERNiCr-3 для Inconel 600, ERNiFeCr-1 для Incoloy 800H).
Конструкция шва: предпочтительны конструкции с полным проникновением, чтобы избежать щелей.
Контроль тепловложения. Предпочтение отдается процессам с низким тепловложением (GTAW/TIG), чтобы минимизировать размер зоны теплового воздействия (HAZ) и предотвратить чрезмерный рост зерна, выделение карбидов или растрескивание.
Предотвращение «распада сварного шва»: в некоторых сплавах может возникнуть сенсибилизация (осаждение карбида хрома на границах зерен в ЗТВ), приводящая к истощению хрома и снижению коррозионной стойкости. Может потребоваться отжиг после сварки-сварки.
Защита. Для предотвращения окисления сварочной ванны и корня сварки необходима отличная защита инертным газом (аргоном) сзади и сзади.
5: Как проверяется качество катушки из жаростойкого никелевого сплава и какие спецификации регулируют ее поставку?
Обеспечение качества имеет первостепенное значение, поскольку безопасность приложений-критична. Проверка многоуровневая-:
Сертификация материала: Должен быть предоставлен обязательный отчет об испытаниях материала (MTR), отслеживаемый по температуре плавления. Это подтверждает соответствие соответствующим стандартам ASTM/AMS/EN:
ASTM B168/B409: Для пластин, листов и полос из обычных сплавов (например, 600, 625, 800H).
AMS 5540/5598: Спецификации аэрокосмических материалов для конкретных сплавов.
EN 10095/10302: Европейские стандарты для жаропрочных-сталей и сплавов.
Ключевые данные MTR: В отчете должно быть указано:
Полный химический анализ: Ковшовый и контрольный анализ, подтверждающий, что процентное содержание всех элементов находится в установленных пределах.
Механические свойства: прочность на разрыв при комнатной температуре, текучесть, удлинение и часто-данные по растяжению или ползучести при высоких-температурах.
Металлургические условия: Подтверждение окончательной термической обработки (например, отжиг на раствор).
Проверка размеров и поверхности: Размеры катушки (толщина, ширина) должны быть проверены на соответствие жестким допускам. Поверхность необходимо проверить на наличие дефектов, таких как царапины, ямки, следы прокатки или включения, которые могут действовать как концентраторы напряжений и точки начала разрушения.
Не-Неразрушающий контроль (NDT). В наиболее важных случаях катушка может подвергаться 100 % автоматизированному ультразвуковому контролю для обнаружения внутренних расслоений или включений или вихретоковому контролю на наличие поверхностных и около-поверхностных дефектов.
В конечном счете, использование заводов и сервисных центров с проверенным опытом работы с высокоэффективными-сплавами, подкрепленным полной отслеживаемостью и сертифицированными испытаниями, является-непременным условием обеспечения надежности компонентов, работающих на грани возможностей материала.
