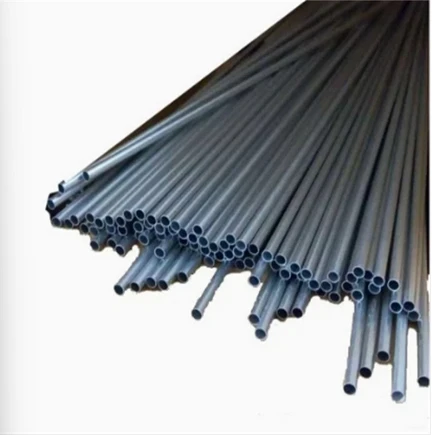

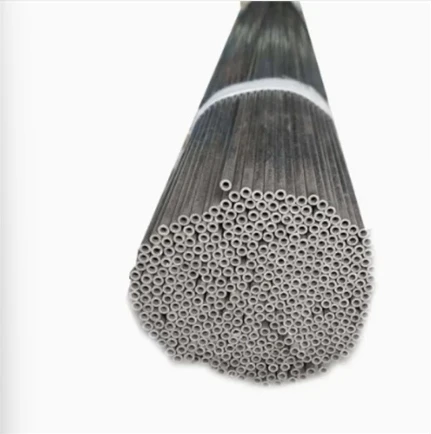

1. Что определяет «капиллярную трубку» в промышленном контексте и каковы уникальные требования к характеристикам хастеллоя B в этой форме?
В промышленности и приборостроении под капиллярной трубкой понимают тонкостенную трубку небольшого-диаметра-с точными внутренними размерами. Хотя размеры могут различаться, они обычно имеют внешний диаметр (НД) 3 мм (1/8 дюйма) или меньше, а толщина стенок обеспечивает очень маленькое внутреннее отверстие, часто в диапазоне суб-миллиметров. Их основные функции — измерение, отбор проб или передача жидкости или давления в точных приложениях с небольшим-объемом.
Для Hastelloy B (и его современных вариантов, таких как B-2, UNS N10665), использование в качестве капиллярных трубок предъявляет чрезвычайные требования к его определяющим свойствам: исключительной коррозионной стойкости к восстанавливающим кислотам, особенно соляной кислоте (HCl), при высоких температурах и концентрациях. Тонкие стенки не допускают коррозии, а это означает, что любое равномерное воздействие или локализованное изъязвление приведет к быстрому выходу из строя. Поэтому материал должен быть указан для сред, которыегарантированныйбыть неокисляющим-. Общие приложения включают в себя:
Аналитические и технологические линии отбора проб: транспортировка агрессивных горячих технологических потоков (например, из реактора) в онлайн-анализаторы (pH, хроматография).
Импульсные линии приборов: подключение манометров, преобразователей или датчиков к процессам, содержащим HCl или уксусную кислоту, где капилляр не должен подвергаться коррозии и засоряться.
Прецизионные дозирующие устройства: для контролируемого добавления катализаторов или агрессивных реагентов в лабораторных-масштабных или пилотных-заводах химического синтеза.
Специализированные трубки теплообменника: миниатюрные или компактные конструкции для работы в агрессивных средах.
2. Чем процесс производства капиллярных трубок из Hastelloy B отличается от процесса производства стандартных труб и какой контроль качества имеет первостепенное значение?
Производство капиллярных трубок — это прецизионный металлургический процесс, гораздо более сложный, чем производство стандартных труб.
Процесс: обычно начинается с тонкого-вытянутого стержня или полости небольшого-диаметра из хастеллоя B-2. Материал подвергается нескольким стадиям холодной вытяжки через штампы все меньшего размера, часто с термообработкой отжига в промежуточном растворе (при ~ 1065-1120 градусах в защитной атмосфере) для восстановления пластичности и растворения любых осажденных вторичных фаз. Этот цикл холодной обработки/отжига имеет решающее значение для достижения конечных крошечных размеров при сохранении однородной, рекристаллизованной, однофазной микроструктуры, необходимой для коррозионной стойкости. Этот процесс требует предельной чистоты и точности инструментов.
Критический контроль качества:
Допуски по размерам: наружный и внутренний диаметр, а также концентричность толщины стенки должны соблюдаться с очень жесткими допусками (часто в пределах ±0,01 мм).
Обработка поверхности. Внутренняя и внешняя поверхности должны быть очень-гладкими, чтобы предотвратить появление мест возникновения коррозии или прилипания частиц. Полированная отделка является обычным явлением.
Микроструктура и чистота. Металлографический контроль гарантирует полностью аустенитную однофазную-структуру, свободную от вредных выделений, оксидов или включений, которые могут стать точками разрушения.
Испытание на коррозию. Хотя полномасштабное-испытание ASTM G28 на самой трубе может быть невозможно, исходное сырье и процесс аттестуются с помощью таких испытаний. Вихретоковый контроль — это стандартный не-разрушающий метод проверки наличия мелких дефектов, точечных отверстий или изменений толщины стенок готовой трубы.
Сертификация: Отчеты о заводских испытаниях должны подтверждать не только химические свойства и свойства на растяжение, но также часто включать результаты испытаний под давлением (например, гидростатических или пневматических) для подтверждения целостности.
3. Каковы основные проблемы проектирования и установки при использовании капиллярных трубок из хастеллоя B в системе?
Хрупкость и требования к производительности этого компонента создают особые проблемы.
Механическая защита: тонкие стенки легко перегибаются, сдавливаются или повреждаются. Капиллярные трубки почти всегда устанавливаются внутри защитной оболочки или кабелепровода (это может быть трубка из хастеллоя B большего размера или вторичный материал, например ПТФЭ). Это обеспечивает механическую броню, а также может служить защитой в случае утечки.
Соединение и установка. Крайне важно обеспечить герметичность-плотных и надежных соединений с концами капилляра. Это часто предполагает использование специальных компрессионных фитингов (например, типа Swagelok-) с манжетами, предназначенными для трубок малого-диаметра. Навыки технического специалиста при изготовлении этих фитингов без чрезмерного-затягивания и деформации трубки имеют первостепенное значение.
Маршрутизация и напряжение. Изгибы должны иметь большой радиус, чтобы избежать ограничения потока или -упрочнения/напряжения. Трубопровод необходимо поддерживать во избежание вибрационной усталости. Необходимо учитывать тепловое расширение.
Загрязнение материала: Во время установки необходимо соблюдать особую осторожность, чтобы предотвратить попадание загрязнений (грязи, жира, других металлов), которые могут создавать гальванические элементы или вступать в реакцию с технологической жидкостью. Соблюдаются надлежащие процедуры очистки и пассивации.
Совместимость системы. Вся капиллярная линия, включая фитинги, манжеты и защитную оболочку, должна быть совместима с технологической средой, чтобы избежать создания слабых звеньев.
4. В каких случаях инженер предпочел бы капиллярную трубку из хастеллоя B альтернативе с футеровкой или полимерной трубке?
Выбор зависит от сочетания коррозионной активности, температуры, давления и точности.
Против. Полимерные трубки (ПТФЭ, ПФА). Полимеры превосходно устойчивы к коррозии при более низких температурах. Капиллярные трубки из хастеллоя B выбираются в следующих случаях:
Temperatures exceed the continuous service limit of polymers (typically >200 градусов).
Применение требует очень высокой чистоты и нулевого риска проникновения (которое может произойти через полимеры, загрязняя образец или процесс).
Требуется более высокая механическая прочность или номинальное давление.
Трубки подвергаются воздействию радиации или других условий, которые разрушают полимеры.
Против. Стеклянный или кварцевый капилляр: Hastelloy B обеспечивает значительно превосходящую механическую прочность и ударопрочность при работе с аналогичными кислотами. Его легче согнуть, фрезеровать и установить.
Против. Стальная труба с футеровкой. Для применений малого-диаметра футеровка стального капилляра нецелесообразна. Монолитная трубка из хастеллоя B обеспечивает более надежный и однородный барьер. Решение часто сводится к общей стоимости жизненного цикла и надежности критически важной функции зондирования или отбора проб, где отказ может привести к остановке процесса, угрозам безопасности или потере аналитических данных.
5. Каковы критические виды отказов капиллярных трубок из хастеллоя B и как их минимизировать?
Виды отказов отличаются от режимов отказов компонентов с более толстыми-стенками:
Быстрая сквозная-коррозия стенок. Из-за минимальной толщины стенок даже незначительная и неожиданная скорость коррозии из-за воздействия окислителя (попадание кислорода, ионов Fe³⁺) может за короткое время привести к утечке. Смягчение: строгий контроль процесса, использование поглотителей кислорода на входе и установка систем обнаружения окислителей.
Засорение или закупорка. Крошечное отверстие может быть заблокировано продуктами коррозии, осажденными солями или технологическим мусором. Смягчение: использование встроенных-фильтров, протоколов периодической очистки и обеспечение правильного размера трубки с достаточным потоком для самоочистки-.
Механическая неисправность: перекручивание, раздавливание, вибрационная усталость или чрезмерная-затяжка фитингов. Смягчение: Надлежащая механическая защита, надежная прокладка, квалифицированная установка и использование трубок с немного более тяжелыми стенками, если это технически осуществимо.
Межкристаллитное воздействие: если трубка была неправильно отожжена после окончательной холодной вытяжки или подверглась ненадлежащему нагреву во время сварки/пайки фитингов, может возникнуть сенсибилизация. Это приводит к серьезному разрушению границ зерен. Смягчение: закупка трубок от надежных производителей с сертифицированной термической историей и использование холодных-методов соединения (компрессионные фитинги) вместо сварки, где это возможно. Если сварка необходима, она должна выполняться в строго контролируемых процедурах с отжигом после-сварки.
Подводя итог, можно сказать, что капиллярные трубки из хастеллоя B — это высоко-точный и-надежный компонент, используемый в самых сложных средах с пониженной кислотностью, где его уникальные свойства оправдывают требуемую стоимость и осторожное обращение. Это материал, который выбирают, когда никакой другой вариант не может одновременно выдерживать химические, термические и механические требования, предъявляемые к критически важным устройствам малого-диапазона.
