Как соотносится коррозионная стойкость капиллярных трубок из хастеллоя B в различных химических средах и какие ограничения следует учитывать проектировщикам для обеспечения долгосрочной-надежности?

1. Что представляет собой капиллярная трубка из хастеллоя B и чем процесс ее производства отличается от процесса производства стандартных промышленных трубок?

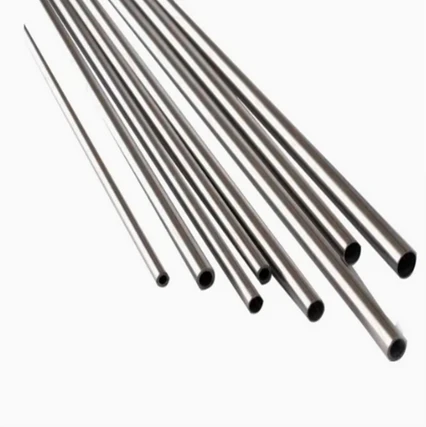

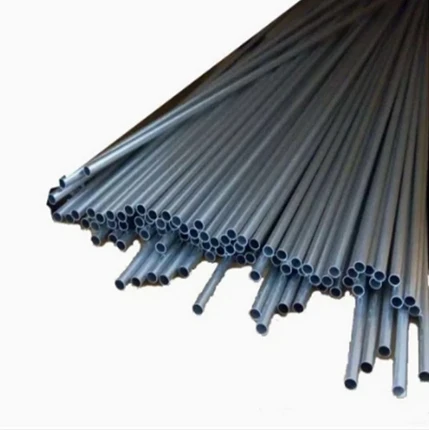

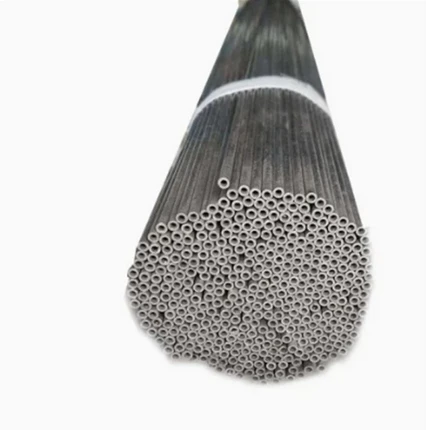

Капиллярная трубка из хастеллоя B представляет собой прецизионную-трубку небольшого-диаметра, обычно определяемый внешним диаметром (НД) 1/4 дюйма (6,35 мм) или меньше, с точным внутренним отверстием (ВД), выдержанным в жестких допусках. Эти трубки служат важнейшими компонентами в контрольно-измерительных приборах, системах впрыска химических веществ и аналитическом оборудовании, где важна точная обработка жидкостей.

Определение характеристик:

Точность размеров:

Диапазон наружного диаметра: обычно от 1/16 дюйма (1,59 мм) до 1/4 дюйма (6,35 мм).

Толщина стенки: часто от 0,010 до 0,049 дюйма (от 0,25 до 1,24 мм).

Допуски: наружный диаметр обычно от ±0,001 до ±0,002 дюйма; Идентификатор часто указывается с одинаковой точностью.

Длина: Поставляется прямыми отрезками или бухтами (до 1000+ футов).

Поверхностная обработка:

Обработка внутренней поверхности имеет решающее значение для характеристик текучести.

Типичные требования: 8-16 Ra микродюймов (0,2–0,4 мкм) или выше.

Свойства материала:

Химический состав UNS N10665 (Хастеллой B-2): 26-30% Mo, остальное Ni.

Состояние отжига в растворе для оптимальной коррозионной стойкости.

Доступен в различных вариантах: отожженный (мягкий) для изгиба или твердый-тянутый для жесткости.

Производственный процесс по сравнению со стандартными трубками:

Последовательность изготовления капиллярной трубки:

Подготовка полостей для труб: начните с прецизионного-выдавливания или прокалывания полостей из хастеллоя B.

Холодное волочение (первый проход): первоначальное уменьшение до приблизительного размера.

Промежуточный отжиг: отжиг на раствор для восстановления пластичности после наклепа.

Несколько проходов вытяжки: постепенное обжатие с помощью твердосплавных матриц с прецизионными оправками, контролирующими внутренний диаметр.

Окончательный отжиг (если требуется): Для мягкого состояния; опущено из-за вспыльчивого-вспыльчивого характера.

Выпрямление и резка: Прецизионное выпрямление до заданной прямолинейности.

Очистка: Ультразвуковая очистка и очистка растворителем для удаления волочильных смазок.

Проверка: 100% проверка размеров, проверка поверхности и испытание под давлением.

2. Каковы основные области применения капиллярных трубок из хастеллоя B в химической, фармацевтической и приборостроительной промышленности?

Капиллярные трубки из Hastelloy B выполняют важные функции в приложениях, требующих точного обращения с жидкостью в агрессивных средах. Их небольшой диаметр, точное отверстие и исключительная коррозионная стойкость делают их незаменимыми в ряде отраслей промышленности.

Применение химической обработки:

Системы впрыска химикатов:

Функция: Точно дозируйте ингибиторы коррозии, катализаторы или реагенты в технологические потоки.

Почему Hastelloy B: Устойчив к агрессивным химическим веществам (HCl, H₂SO₄), которые быстро разъедают нержавеющую сталь.

Типичная установка: ТНВД высокого-давления, подключенные к капиллярным трубкам, ведущим к впрыскивающим форсункам.

Системы отбора проб:

Функция: Извлечение небольших репрезентативных образцов из технологических потоков для анализа.

Почему Hastelloy B: Сохраняет целостность проб, предотвращая загрязнение продуктами коррозии.

Важная функция: Smooth ID предотвращает зависание пробы-и перекрестное-загрязнение.

Линии измерения давления:

Функция: Передача технологического давления на удаленные датчики или манометры.

Почему Hastelloy B: выдерживает коррозийные технологические жидкости, не засоряя и не вызывая коррозию.

Рекомендации: Малый диаметр отверстия позволяет быстро реагировать на давление при минимальном объеме жидкости.

Фармацевтические и биотехнологические применения:

Хроматографические системы:

Функция: Перенос подвижных фаз и образцов в системы ВЭЖХ (высокоэффективной жидкостной хроматографии).

Почему Hastelloy B: Химически инертен к агрессивным подвижным фазам (кислотам, буферам); Гладкое отверстие обеспечивает острые пики.

Критическое требование: Чрезвычайно гладкий внутренний диаметр (≤8 Ra) для предотвращения расширения полосы.

Синтез API (малый объем):

Функция: Перенос агрессивных реагентов в небольшие-реакторы непрерывного действия.

Почему Hastelloy B: поддерживает чистоту активных фармацевтических ингредиентов (API), избегая металлических загрязнений.

Системы очистки-на-месте (CIP):

Функция: предоставление решений по очистке и дезинфекции критически важного технологического оборудования.

Почему Hastelloy B: Устойчив к агрессивным чистящим средствам (кислотам, щелочам, окислителям).

Приборы и аналитические приложения:

Газовая хроматография:

Функция: линии газа-носителя и линии передачи проб.

Почему Hastelloy B: Инертен по отношению к агрессивным образцам; Гладкий канал обеспечивает эффективность сепарации.

Анализаторы процессов:

Функция: транспортировка технологических проб в онлайн-анализаторы (FTIR, NIR и т. д.).

Почему Hastelloy B: Сохраняет целостность проб; сопротивляется агрессивным матрицам образцов.

Оболочка термопары:

Функция: защита датчиков температуры от агрессивных сред.

Почему Hastelloy B: Тонкие стенки обеспечивают быструю термическую реакцию и одновременно обеспечивают защиту от коррозии.

Специализированные приложения:

3. Какие требования к контролю качества и проверке предъявляются к капиллярным трубкам из Hastelloy B для критически важных аналитических и фармацевтических применений?

Капиллярные трубки для критически важных применений требуют исключительно строгого контроля качества, выходящего далеко за рамки стандартных промышленных трубок. Эти требования обеспечивают точность размеров, целостность поверхности и эксплуатационные характеристики материала.

D Размерный контроль:

Внешний диаметр и толщина стенки:

Метод: лазерные микрометры, воздушные манометры или контактные микрометры.

Допуск: Обычно ±0,001 дюйма или ±0,0005 дюйма для прецизионных классов.

Отбор проб: 100% проверка критически важных приложений.

Проверка личности:

Метод: испытание воздушного потока (измерение внутреннего диаметра по перепаду давления), измерение штифтом или ультразвуковое измерение.

Задача: прямое измерение внутреннего диаметра затруднено в отверстиях малого диаметра.

Приемлемость: ±0,001 дюйма или выше, подтверждено эталонным эталоном.

Концентричность (однородность стены):

Метод: Ультразвуковое сканирование толщины стенки или вихревой ток.

Требование: Обычно минимум 90 % (отклонение стенок ≤10 %).

Важность: «узкие места» создают уязвимость под давлением; толстые пятна влияют на поток.

Прямолинейность:

Метод: измеритель прямолинейности или оптический компаратор.

Требование: обычно 1/16 дюйма в 3 фута (0,5 мм/м); доступен более жесткий вариант.

Точность длины:

Метод: Прецизионная измерительная лента или лазерное измерение.

Допуск: типичное значение ±1/32 дюйма для длины обрезки.

Проверка качества поверхности:

Чистота внутренней поверхности (критическая для хроматографии):

Метод: Профилометрия (разрушающее получение срезов) или оптическое сравнение.

Требование: 8-16 Ra микро-дюймов (0,2-0,4 мкм), обычно; 4-8 Ra для сверхвысокой чистоты.

Воздействие: Шероховатые поверхности вызывают расширение полос и адсорбцию образца.

Визуальный осмотр (внутренний):

Метод: Бороскопическое исследование на предмет больших размеров; деструктивный отбор проб для меньших размеров.

Целевые дефекты: рисованные следы, царапины, ямки, включения.

Внешняя поверхность:

Метод: Визуальный, оптический контроль.

Целевые дефекты: царапины, вмятины, следы от штамповки, изменение цвета.

Не-Неразрушающий контроль (NDE):

Вихретоковое тестирование (ET) согласно ASTM E243/E571:

Применение: 100% длины трубы.

Целевые дефекты: трещины, швы, нахлесты, отклонения на стенах.

Чувствительность: Калибровка с учетом искусственных дефектов (сквозных-отверстий, насечек).

Ультразвуковой контроль (UT) для стен/ID:

Применение: Критические применения, более толстые стенки.

Целевые дефекты: изменения стенок, расслоения, включения.

Испытание на утечку гелия:

Применение: сверх-высокая-чистота, высокий-вакуум или токсичные среды.

Чувствительность: Обнаружение утечек < 1×10⁻⁹ куб.см/сек.

Метод: Создать давление гелием, обнаружить с помощью масс-спектрометра.

Испытание на давление и разрыв:

Испытание гидростатическим давлением:

Применение: Тестирование образцов из каждой партии.

Давление: Обычно в 1,5 раза больше расчетного давления или согласно спецификации.

Взрывной тест:

Применение: Разрушающий контроль пробирок с образцами.

Цель: Проверить, что фактическое разрывное давление превышает расчетный минимум.

Чистота и упаковка:

Очистка:

Метод: Ультразвуковая очистка с использованием соответствующих растворителей.

Проверка: испытание на разрыв воды, гравиметрический анализ или подсчет частиц.

Упаковка:

Требование: двойная-упаковка в чистом помещении; заколотые концы.

Маркировка: номер плавки, номер партии, размер, сорт.

Требования к документации:

4. Какие особенности установки и обращения являются уникальными для капиллярных трубок из Hastelloy B, особенно в отношении изгиба, развальцовки и соединения с фитингами?

Правильная установка капиллярных трубок из хастеллоя B необходима для их долгой-работы. Характеристики сплава-закалки и тонкие стенки капиллярных трубок требуют осторожности во избежание повреждений и преждевременного выхода из строя.

Соображения относительно поведения материалов:

Упрочнение работы:

Работа из Хастеллоя B быстро затвердевает при холодной обработке (изгиб, развальцовка).

После закалки материал становится хрупким и склонным к растрескиванию.

Вывод: операции гибки должны быть плавными и непрерывными; избегайте повторных-нагибаний и переутомления.

Пружинный возврат:

Более высокий предел текучести, чем у нержавеющей стали, приводит к большей упругости.

Вывод: слегка пере-нагнитесь, чтобы компенсировать это; используйте гибочные инструменты с припуском на пружинение.

Риск сенсибилизации:

Воздействие температуры 1200–1600 °F (например, при сварке или пайке) может привести к появлению хрупких фаз.

Вывод: Избегайте огневых работ; по возможности используйте механические соединения вместо сварки.

Рекомендации по изгибу:

Минимальный радиус изгиба:

Отожженный отпуск: минимум 2 × наружный диаметр трубы; Предпочтительно 3× OD.

Жесткая-закалка: минимум 3 × наружный диаметр; Предпочтительно 4 × OD.

Меньшие радиусы могут привести к утончению, сморщиванию или растрескиванию стенок.

Методы изгиба:

Техника:

Используйте подходящие инструменты для сгибания, предназначенные для-тонкостенных трубок.

Поддерживайте трубку во время изгиба, чтобы предотвратить овальность.

Избегайте чрезмерной силы; плавное, непрерывное движение.

Inspect bend for flattening (>10% овальность недопустима).

Развальцовка и подготовка концов:

Развальцовка:

Хастеллой B затвердевает во время развальцовки; может треснуть при переутомлении.

Используйте подходящий инструмент для развальцовки с контролируемой подачей.

Отожженный отпуск, необходимый для развальцовки; жестко-нарисовано непригодно.

Проверьте наличие трещин после развальцовки (для ответственных условий эксплуатации рекомендуется использовать пенетрант).

Резка:

Используйте труборез с острым диском; избегайте пил (образуют заусенцы).

Тщательно удалите заусенцы внутри и снаружи; Остаточные заусенцы могут вызвать нарушение потока или повреждение фитинга.

Конечный квадрат:

Убедитесь, что конец обрезана перпендикулярно оси трубы (отклонение ≤2°).

При необходимости используйте торцевой инструмент для критически важных фитингов.

Подключение к фитингам:

Компрессионные фитинги (например, Swagelok, Parker):

Предпочтительный метод подключения капиллярных трубок.

Точно следуйте спецификациям производителя по крутящему моменту.

Чрезмерное-затягивание может привести к разрушению трубки; недостаточная-затяжка приводит к утечкам.

Обратите внимание на маркировку момента затяжки, чтобы убедиться в правильности установки.

Посадка наконечника:

При первой установке требуется, чтобы наконечник «врезался» во внешний диаметр трубки.

Используйте маркировку, чтобы указать положение наконечника.

Избегайте повторного использования наконечников в новых местах для трубок.

Глубина введения:

Перед затягиванием убедитесь, что трубка полностью вставлена ​​в наконечник.

Отметьте глубину вставки для проверки.

Поддержка трубки:

Поддерживайте трубу рядом с фитингами, чтобы предотвратить вибрационную усталость.

Используйте трубные хомуты с соответствующим расстоянием.

Очистка и очистка:

Предварительная-очистка перед установкой:

Непосредственно перед установкой снимите защитные колпачки.

Если требуется очистка, используйте соответствующие растворители (изопропиловый спирт, ацетон).

Избегайте использования хлорированных растворителей (при наличии остатков они могут вызвать образование язв).

Очистка после-установки:

Продуйте инертным газом (азот, аргон) для удаления воздуха и влаги.

Перед введением технологической жидкости проверьте чистоту системы.

Проверка после установки:

Система испытания давлением перед обслуживанием.

Осмотрите изгибы и соединения на наличие трещин и деформаций.

Следите за утечками во время первоначальной эксплуатации.

5. Как соотносится коррозионная стойкость капиллярных трубок из хастеллоя B в различных химических средах и какие ограничения следует учитывать проектировщикам для обеспечения долгосрочной-надежности?

Понимание коррозионного поведения капиллярных трубок из хастеллоя B необходимо для правильного выбора материала и обеспечения надежной-долговременной работы. Характеристики сплава сильно различаются в зависимости от конкретной среды.

Профиль коррозионной стойкости:

Отличная стойкость (сильные стороны сплава):

Соляная кислота (HCl):

Характеристики: Исключительная стойкость при всех концентрациях вплоть до точки кипения.

Типичная ставка:<0.1 mm/year in pure HCl.

Примечание. Основная причина выбора B-2; превосходит все другие коммерческие сплавы.

Серная кислота (H₂SO₄):

Характеристики: Хорошая стойкость при снижении концентрации (до 60%) при умеренных температурах.

Ограничение: производительность снижается при концентрации выше 60% и повышенных температурах.

Фосфорная кислота (H₃PO₄):

Производительность: Превосходно работает с чистой фосфорной кислотой.

Внимание: примеси (фториды, хлориды) могут повлиять на производительность.

Уксусная кислота (CH₃COOH):

Характеристики: Превосходны во всех концентрациях, даже при кипячении.

Органические кислоты (муравьиная, молочная и др.):

Эффективность: В целом превосходно снижает содержание органических кислот.

Ограничения и уязвимость окружающей среды:

Окислители (критическая уязвимость):

Проблема: B-2 быстро выходит из строя в присутствии окислителей: растворенного кислорода, ионов железа (Fe³⁺), ионов меди (Cu²⁺), нитратов, хроматов, гипохлоритов.

Механизм: окислители повышают электрохимический потенциал; без хрома В-2 не может образовывать пассивную пленку и быстро корродирует.

Выводы при проектировании: Крайне важно исключить окислители из систем B-2. Даже следовые количества могут вызвать ускоренную коррозию.

Серная кислота в высоких концентрациях:

При содержании H₂SO₄ выше 60%, особенно при температуре выше 150°F (65°C), скорость коррозии значительно возрастает.

При уровне выше 80% B-2 обычно не рекомендуется.

Плавиковая кислота (HF):

B-2 имеет ограниченное сопротивление; специализированные сплавы (монель) могут работать лучше.

Хлорированные растворители:

Некоторые хлорированные растворители могут разлагаться с образованием HCl и окислителей.

Тщательно оцените совместимость; рассмотрите C-276 для смешанных сред.

Температурные ограничения:

Максимальная рабочая температура зависит от окружающей среды; обычно 800°F (427°C) в восстановительных газах, ниже в кислотах.

При температуре выше 800°F механические свойства снижаются; выше 1000°F может произойти окисление.

Зона термического воздействия сварного шва-(HAZ):

Если капиллярные трубки сварены (нетипично), ЗТВ может стать сенсибилизированной.

Сенсибилизированные участки, подверженные межкристаллитной коррозии.

Механизмы коррозии, характерные для капиллярных трубок:

Щелевая коррозия:

В узких щелях (под втулками, на фитингах) могут концентрироваться коррозийные вещества.

B-2 обычно устойчив, но не иммунен в тяжелых условиях.

Гальваническая коррозия:

В сочетании с более благородными материалами (графитом, платиной, титаном) в проводящих электролитах.

Избегайте таких пар или обеспечьте электрическую изоляцию.

Поток-Ускоренная коррозия:

Высокая скорость в диаметре малого диаметра может увеличить скорость коррозии.

Конструкция рассчитана на консервативные скорости (≤3 м/с для жидкостей).

Питтинговая коррозия:

Редко в чистых восстановительных кислотах, но возможно при наличии окисляющих веществ.

Поверхностные дефекты могут вызвать питтинг.

Контрольный список проектировщика для обеспечения долгосрочной-надежности:

Пример случая:
Капиллярная трубка из хастеллоя B при работе с чистой HCl при скорости 2 м/с может прослужить 10+ лет. Та же самая трубка с 50 ppm ионов железа (Fe³⁺) может выйти из строя за несколько недель. Очень важно понимать всю окружающую среду,-включая следы примесей-.
