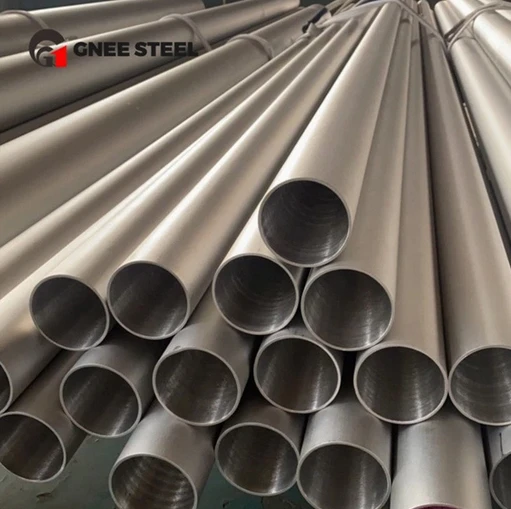

1. GH4145 — это дисперсионно-твердеющий сплав никеля-хрома. Какое конкретное сочетание свойств делает его подходящим для трубопроводных систем, работающих при высоких-температурах и-давлениях, где стандартные нержавеющие стали или твердые-сплавы на растворах не подходят?
GH4145 (Инконель X-750) разработан для работы в диапазоне средних и высоких температур (1200 градусов по Фаренгейту - 1500 градусов по Фаренгейту / 650 градусов по Фаренгейту - 815 градусов) при значительных нагрузках, режиме, при котором большинство других сплавов быстро теряют прочность. Его пригодность обусловлена механизмом усиления тройного действия:
1. Дисперсионное упрочнение (основной механизм): сплав содержит тщательно сбалансированные добавки алюминия (Al) и титана (Ti). После отжига в растворе и термообработки с контролируемым старением эти элементы выделяются в виде тонкой однородной дисперсии когерентной гамма--первичной (') фазы Ni₃(Al,Ti). Это создает огромный внутренний барьер для движения дислокаций, обеспечивая исключительную текучесть при высоких-температурах и прочность на ползучесть.
2. Упрочнение твердого раствора. Высокое содержание хрома (~ 15%) обеспечивает хорошую стойкость к окислению, а добавки ниобия (Nb) и молибдена (Mo) в твердый раствор дополнительно укрепляют никелевую матрицу и стабилизируют структуру.
3. Укрепление границ зерен. Сплав часто содержит небольшое количество бора (B), который сегрегирует границы зерен, улучшая их сцепление и пластичность при ползучести при высоких температурах.
Неудача альтернатив:
Нержавеющие стали (например, 316H, 321H): теряют большую часть своей прочности при температуре выше 1200 градусов F (650 градусов) и подвержены ползучести, охрупчиванию сигма-фазы и сильному окислению/науглероживанию.
Сплавы на твердом-растворе (например, Incoloy 800H): обладают хорошим сопротивлением ползучести, но их предел текучести при промежуточных температурах значительно ниже, чем у упрочненного с возрастом- GH4145. Для труб высокого-давления, требующих устойчивости к разрыву, превосходный предел текучести GH4145 позволяет использовать конструкции с более тонкими стенками или более высокие номинальные давления.

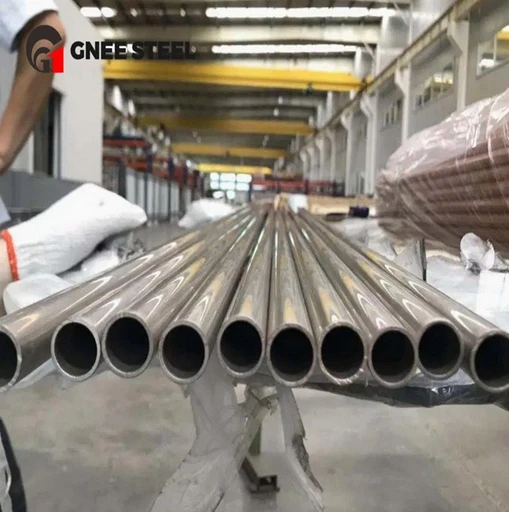

Ключевая ниша применения: Труба GH4145 предназначена для байпасных линий высокого-давления, линий горячего промежуточного нагрева и паропроводов турбин на современных электростанциях, а также для конструкционных трубопроводов с высокими-напряжениями в аэрокосмических и ядерных системах, где прочность при температуре является ограничивающим фактором проектирования.
2. Термическая обработка GH4145 — это многоэтапный критический процесс. Каковы стандартные последовательности обработки труб (обработка раствором + старение) и как конечная микроструктура влияет на механические свойства и коррозионную стойкость?
Свойства GH4145 на 100% приобретаются термической обработкой; Состояние труб-в момент поставки имеет первостепенное значение. Существует два основных пути старения, каждый из которых приводит к разному балансу собственности.
Стандартная последовательность термообработки для эксплуатации при высоких-температурах:
Обработка раствором: Нагрейте до 2150°F ± 25°F (1175°F ± 15°), выдержите 2-4 часа (в зависимости от размера секции), после чего следует быстрое охлаждение на воздухе или закалка. При этом растворяются все фазы и карбиды, переводя Al и Ti в твердый раствор и создавая однородную крупнозернистую аустенитную структуру.
Лечение старения: это критический шаг. Наиболее распространенная последовательность действий для достижения оптимальной высоко-температурной прочности:
Шаг 1: Нагрейте до 1550 градусов F (840 градусов), выдержите 24 часа, охладите на воздухе.
Шаг 2: Нагрейте до 1300 градусов F (705 градусов), выдержите 20 часов, охладите на воздухе.
В результате двухэтапного-старения образуется мелкая, однородная и термически стабильная фаза, что обеспечивает максимальную прочность на разрыв при ползучести-.
Микроструктура-Отношения собственности:
Прочность и сопротивление ползучести: Зависят от размера, распределения и объемной доли осадков. Двойное старение создает оптимальную, стабильную дисперсию, устойчивую к огрублению при температуре эксплуатации.
Коррозионная стойкость: в первую очередь определяется содержанием хрома в матрице. Правильная обработка раствора гарантирует, что хром не будет связан в крупные карбиды на границах зерен. Температуры старения достаточно высоки, чтобы избежать диапазона сенсибилизации карбида хрома (~ 800-1500 градусов F / 425-815 градусов), сохраняя хорошую коррозионную стойкость.
Пластичность и прочность: зависит от размера зерна (контролируется при обработке раствором) и чистоты границ зерен (благодаря бору). Чрезмерное-старение или неправильная обработка раствора могут привести к хрупкости фаз на границах зерен.
Обязательные требования к закупкам: в заказе на поставку и в отчете о заводских испытаниях (MTR) должны быть указаны точные условия термообработки (например, «Обработка раствором и двойное старение согласно AMS 5667»). Труба в растворе-обработана-только в состоянии, мягком и непригодном для эксплуатации.
3. Почему для производителя газотурбинных двигателей следует выбирать GH4145 для некоторых топливных или гидравлических трубопроводов высокого давления, а не более распространенные Inconel 625 или 718?
Этот выбор представляет собой тонкий компромисс-между технологичностью, прочностью при определенных температурах и тепловым расширением.
| Фактор | GH4145 (Х-750) | Инконель 625 | Инконель 718 | Выбор драйвера для трубопроводов |
|---|---|---|---|---|
| Первичный усилитель | ' (Ni₃(Al,Ti)) - Стабилен при высокой температуре. | Твердый раствор (Mo, Nb) + карбиды. | '' (Ni₃Nb) - Метастабилен при температуре выше ~ 1200 градусов F (650 градусов). | Long-term thermal stability. 718's γ'' transforms to δ phase, causing strength loss. GH4145 is superior for sustained >Обслуживание при температуре 1200 градусов по Фаренгейту. |
| Предел текучести при 1200 градусах F (650 градусов) | Очень высокое (~90 тысяч фунтов на квадратный дюйм / 620 МПа). | Умеренный (~ 55 тысяч фунтов на квадратный дюйм / 380 МПа). | Высокое (~ 110 тысяч фунтов на квадратный дюйм / 760 МПа), но со временем ухудшается. | Для линий высокого-давления при этой температуре GH4145 обеспечивает стабильную и длительную-стойкость. |
| Технологичность и свариваемость | Испытывающий. Склонен к растрескиванию-возрасту. Требуется строгая PWHT. | Отличный. Легко сваривается, не требует-старения после сварки. | Хороший. Поддается сварке при соблюдении надлежащей процедуры, но требуется сварка после старения-. | 625 проще всего изготовить. 718, а GH4145 требует тщательной сварки и термообработки. |
| Коэффициент теплового расширения | Выше (сопоставимо с 718). | Ниже. | Выше. | При сочетании с другими компонентами с высоким-расширением GH4145/718 может быть лучше. |
Вердикт: выбирайте трубу GH4145 для топливопроводов высокого-давления, высокой-температуры или трубопроводов привода в горячей секции турбины, где рабочая температура постоянно превышает предел стабильности Inconel 718 и где ее стабильная структура обеспечивает производительность в течение всего срока службы двигателя. Выбирайте Inconel 625 для сложных, сильносварных коллекторов или там, где устойчивость к коррозии является основным фактором. Выбирайте 718, чтобы получить самое широкое сочетание прочности и технологичности при температуре ниже 1200 градусов F (650 градусов).
4. Сварка труб GH4145 чрезвычайно сложна из-за склонности к растрескиванию под напряжением-возрастом. Какова металлургическая причина этого и какие конкретные процедуры сварки и после-термической обработки после сварки обязательны для предотвращения этого?
Деформационное-растрескивание в результате старения — это ахиллесова пята сварочных выделений-упрочняемых суперсплавов, таких как GH4145. Это происходит в зоне термического-влияния (ЗТВ) во время или после сварки.
Металлургическая причина:
Высокие остаточные напряжения. Сварка создает крутые температурные градиенты и высокие локализованные растягивающие напряжения.
Реакция старения в ЗТВ: ЗТВ подвергается воздействию различных температур. Область, нагретая до температуры от ~1000 до - 1400 градусов по Фаренгейту (540 до - 760 градусов), подвергается быстрому локализованному старению (осаждению '). Это старение вызывает упрочнение и потерю пластичности в этой конкретной зоне.
Растрескивание: сочетание высокого остаточного растягивающего напряжения и локального охрупчивания ЗТВ приводит к образованию межзеренных трещин по мере того, как напряжение пытается релаксировать. Это «гонка» между снятием стресса и хрупкостью, в которой часто побеждает хрупкость.
Обязательные процедуры сварки и термообработки для снижения риска:
Металлический наполнитель: используйте наполнитель соответствующего состава (например, ERNiCrFe-7A) или, чаще, упрочненный раствором сплошной наполнитель, такой как ERNiCr-3 (Inconel 82) или ERNiCrMo-3 (Inconel 625). Эти наполнители обладают превосходной пластичностью и не затвердевают при старении, выдерживают нагрузки и не растрескиваются.
Техника сварки: низкое тепловложение, стрингерные валики и низкая межпроходная температура (<200°F / 95°C) to minimize the size of the susceptible HAZ region.
Критическая пост-термическая обработка сварного шва (PWHT). Единственный безопасный подход – это полное-разрешение и выдержка.
Сразу после сварки выполните полную обработку раствором (2150 градусов по Фаренгейту/1175 градусов). Это растворяет все осадки в ЗТВ, снимает напряжение и гомогенизирует структуру.
Затем выполните полную обработку двойным старением (1550 градусов по Фаренгейту + 1300 градусов по Фаренгейту). Это-восстанавливает расчетную прочность равномерно по основному металлу, ЗТВ и металлу сварного шва.
Альтернатива: основной металл, отожженный на раствор. Некоторые спецификации допускают сварку GH4145 только в -отожженном- состоянии (мягком) с последующей полной обработкой старением. Это снижает риск растрескивания под напряжением-возрастом, но требует термической обработки всей сборки после сварки.
5. Каковы основные требования к сертификации материалов, отслеживаемости и не-неразрушающему контролю труб GH4145, предназначенных для использования в атомной или аэрокосмической промышленности?
Для этих секторов документация и проверка так же важны, как и сам материал.
Сертификация материала (CMTR должна включать):
Полная химия: проверка уровней Al, Ti, Nb, B в соответствии со спецификациями GH4145/UNS N07750.
Запись термообработки: подробный журнал температуры/времени/скорости обработки раствором и параметров старения. Это не-обсуждается.
Механические свойства при температуре: данные не только о растяжении при комнатной температуре, но и о растяжении при повышенной -температуре и напряжении-разрыве, полученные на тестовых купонах из одной и той же партии плавки.
Отчет о размере зерна: номер размера зерна по ASTM.
Практика плавки: сертификация вакуумной индукционной плавки (VIM) + вакуумно-дуговой переплавки (VAR). Для аэрокосмической/ядерной промышленности может потребоваться тройное плавление (VIM+ESR+VAR), чтобы обеспечить сверх-низкое содержание включений.
Прослеживаемость:
На каждой длине трубы должна быть нанесена постоянная маркировка с указанием номера плавки, марки (GH4145/N07750), размера и партии термообработки.
Полная цепочка поставок от плавки до окончательной термообработки должна быть документирована.
Не-Неразрушающий контроль (NDE):
100% ультразвуковой контроль (UT): выполняется как в продольном, так и в поперечном направлениях в соответствии с ASTM A745 или эквивалентным аэрокосмическим стандартом (AMS 2631). Калиброван для обнаружения мелких включений или пустот.
Пенетрантный контроль (PT): всей внешней и доступной внутренней поверхности для обнаружения дефектов поверхности.
Вихретоковое тестирование (ET): часто используется для труб меньшего диаметра.
Испытание гидростатическим давлением: проводится на каждой трубе при давлении, превышающем расчетное в 1,5 раза.
Отраслевые-стандарты:
Аэрокосмическая промышленность: AMS 5667 является основной спецификацией для стержней, поковок и колец Inconel X-750. Труба может быть приобретена в соответствии с этой спецификацией или в соответствии с собственным стандартом производителя двигателя, который ссылается на нее.
Ядерная энергия: Должна соответствовать требованиям ASME по котлам и сосудам под давлением, раздел III (Ядерные компоненты). Материал должен иметь сертификат соответствия ядерному классу, что часто требует дополнительных испытаний и контроля.
Подводя итог, можно сказать, что труба GH4145 — это компонент высокой-надежности, подходящий для самых требовательных применений. Его ценность заключается в его стабильной, высокой прочности при температуре, но это связано с бременем сложной термической обработки, сложной сваркой и абсолютным требованием безупречной сертификации и контроля качества.
