1. Какова фундаментальная металлургическая особенность сплава GH901 и что делает его форму «слитка» такой промышленно важной?
GH901 (международно известный как Incoloy 901 или N09901) — это жаропрочный сплав никеля-железа-осаждения хрома-. Его основная особенность заключается в том, что он представляет собой высоко-сплав с низким-расширением, разработанный для применений, требующих исключительной прочности и сопротивления ползучести при высоких температурах (до ~ 1200 градусов F / 650 градусов) в сочетании с контролируемым коэффициентом теплового расширения.
Металлургия GH901 представляет собой сложный баланс:
Никель-Железная матрица (~35 % Ni, ~35 % Fe): этот состав обеспечивает уникальное сочетание высокой прочности (за счет основы из никелевого суперсплава) и более низкого коэффициента теплового расширения по сравнению с суперсплавами на основе чистого никеля-. Это имеет решающее значение для поддержания минимальных зазоров во вращающихся машинах.
Дисперсионное упрочнение. Основным механизмом упрочнения является образование гамма-первичной (') фазы Ni₃(Ti, Al). Тщательный баланс титана и алюминия позволяет получить большую объемную долю этого связного упорядоченного осадка.
Упрочнение твердого-раствора. Молибден и хром способствуют упрочнению-твердого раствора и повышению коррозионной стойкости.
Контроль границ зерен: углерод образует стабильные карбиды титана и молибдена на границах зерен, которые закрепляют границы и повышают прочность на разрыв при ползучести.

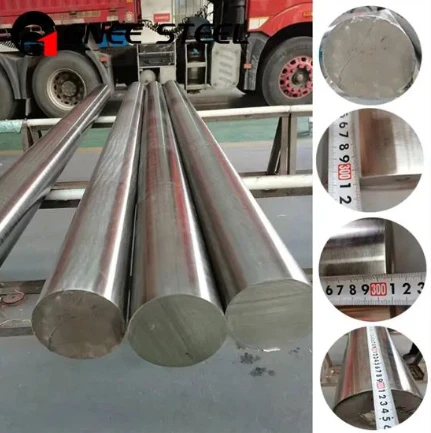

Форма «слиток» жизненно важна для промышленности по нескольким ключевым причинам:
Критическая ковочная заготовка: служит основным материалом заготовки для закрытой-ковки в штампах крупных критически важных вращающихся компонентов газовых турбин, таких как диски турбин, валы и колеса компрессора. Однородная, мелкозернистая-микроструктура прутка необходима для достижения необходимых свойств при ковке.
Прямая механическая обработка компонентов: из прутковой заготовки напрямую изготавливают широкий спектр деталей,-нагруженных высокими нагрузками, включая кольца, крепежные детали и кожухи, где требуется сочетание прочности и низкого теплового расширения.
Консистенция материала. Форма кованого стержня обеспечивает однородную и однородную микроструктуру по всему поперечному сечению,-что имеет первостепенное значение для предсказуемой работы в условиях экстремальных центробежных и термических напряжений.
По сути, стержень из сплава GH901 — это основополагающий конструкционный материал, специально выбранный для-высокотемпературных вращающихся компонентов, где контроль теплового роста так же важен, как и достижение высокой прочности.
2. Почему для вала турбины высокого-давления в газовой турбине часто выбирают GH901 вместо других высокопрочных-суперсплавов, таких как Inconel 718?
Выбор материала вала турбины — важнейшее решение, основанное на сложном компромиссе-между прочностью, температурной устойчивостью, тепловым расширением и технологичностью изготовления больших секций. GH901 часто является оптимальным выбором для этого конкретного компонента из-за его уникального профиля свойств.
Ключевые преимущества GH901 для валов турбин:
Контролируемый коэффициент теплового расширения: это фирменное преимущество GH901. Его никель-железная основа обеспечивает более низкий коэффициент теплового расширения (КТР), чем сплавы на основе никеля-, такие как Inconel 718. В длинном валу турбины это приводит к меньшему осевому росту и меньшему радиальному росту шеек подшипников во время запуска и остановки. Это имеет решающее значение для поддержания критических зазоров между валом и неподвижными компонентами, такими как уплотнения и подшипники, обеспечивая эффективность и предотвращая контакт или заедание.
Высокая прочность и сопротивление ползучести при промежуточных температурах. Хотя его максимальная температурная устойчивость (~ 1200 градусов F / 650 градусов) немного ниже, чем у GH4738 (Waspaloy), он обеспечивает превосходную прочность и сопротивление ползучести по сравнению с Inconel 718 в диапазоне 1000 градусов F - 1200 градусов F (540 градусов - 650 градусов), что является типичным рабочим диапазоном для многих валов турбин.
Отличная ковка больших секций: GH901 известен своей хорошей обрабатываемостью, из него можно надежно выковывать заготовки очень больших размеров, необходимые для валов промышленных газовых турбин, диаметр которых может достигать нескольких футов. Некоторые другие высокопрочные-сплавы сложнее ковать в таких массивных сечениях.
Сравнение с Inconel 718 (GH4169):
Инконель 718: имеет более высокую прочность при более низких температурах и превосходную технологичность, но его прочность значительно падает при температуре выше 1100 градусов F (595 градусов) из-за нестабильности фазы упрочнения. Он также имеет более высокий КТР, что может быть ограничением при проектировании длинных валов.
GH901: лучше сохраняет свою прочность в диапазоне температур 1100 градусов по Фаренгейту - 1200 градусов по Фаренгейту и обеспечивает критическую низкую-характеристику расширения.
Вывод: GH901 рекомендуется использовать для валов турбин, когда конструкция требует сочетания высокой прочности при промежуточных-температурах и контролируемого теплового роста в большом ковочном компоненте. Он решает определенный набор проблем, которые ни Inconel 718, ни GH4738 не могут решить столь же эффективно.
3. Опишите критическую последовательность термообработки стержня GH901 для достижения оптимальных свойств вращающегося компонента.
Достижение исключительных свойств GH901 в конечном компоненте требует точного и многоэтапного процесса термообработки, предназначенного для осаждения упрочняющей первичной гамма-фазы при сохранении стабильной микроструктуры.
Стандартная термообработка кованой детали из прутка GH901 обычно включает в себя:
Шаг 1: Обработка раствором
Процесс: Компонент нагревается до температуры, обычно между 1750 градусами F - 1850 градусами F (955 градусов - 1010 градусами), выдерживается в течение 1-2 часов (в зависимости от размера секции), а затем быстро охлаждается, обычно путем закалки в воде или масле.
Металлургическая цель:
Растворить титан и алюминий обратно в матрицу, превратив образующие гамма-штрих (') в однородный твердый раствор.
Для растворения нежелательных фаз и контроля размера зерен.
Быстрая закалка «замораживает» этот пересыщенный твердый раствор, предотвращая преждевременное осаждение крупных частиц.
Шаг 2: Стабилизирующее лечение
Процесс: Затем деталь нагревается до промежуточной температуры, обычно около 1550 градусов по Фаренгейту - 1650 градусов по Фаренгейту (845 градусов - 900 градусов), выдерживается в течение 2–4 часов, а затем охлаждается на воздухе.
Металлургическая цель: этот этап позволяет выделить контролируемое количество гамма-прайта и, что более важно, помогает подготовить границы зерен путем осаждения карбидов. Это «стабилизирует» микроструктуру и улучшает сопротивление сплава зернограничному скольжению во время ползучести.
Шаг 3: Лечение окончательного старения (осаждения)
Процесс: компонент подвергается окончательному старению при более низкой температуре, обычно 1300 градусов по Фаренгейту - 1400 градусов по Фаренгейту (705 градусов - 760 градусов), в течение 12-16 часов с последующим охлаждением на воздухе.
Металлургическая цель: Длительная-обработка при более низкой температуре выделяет мелкую, однородную и-большую по объему фракцию упрочняющей гамма-праймовой фазы ( ') по всей матрице. Именно здесь сплав достигает максимальной прочности, поскольку эти наноразмерные частицы эффективно блокируют движение дислокаций.
Отклонение от этой последовательности может привести к не-оптимальному размеру или распределению выделений или образованию нежелательных фаз, что приведет к значительному снижению механических свойств и срока службы компонентов.
4. Каковы серьезные проблемы при механической обработке и сварке пруткового проката GH901?
Высокая прочность и-упрочнение GH901 делают его сложным материалом для механической обработки и сварки, требующим особых методов и опыта.
Проблемы и стратегии обработки:
Высокая прочность и деформационное упрочнение. Сплав-быстро затвердевает во время резки.
Стратегия: используйте твердосплавные инструменты с острым-передним углом и острым передним углом. Поддерживайте постоянную высокую скорость подачи, чтобы рез был выполнен под-упрочненным слоем. Не позволяйте инструменту задерживаться.
Абразивный износ инструмента: Твердая гамма-штрих выпадает в осадок, а карбиды действуют как абразивные частицы.
Стратегия: использовать износостойкие-твердые сплавы премиум-класса (например, микро-зернистые сплавы с усовершенствованными PVD-покрытиями, такими как TiAlN). Обеспечьте максимальную жесткость системы для минимизации вибрации.
Высокие силы резания и плохая теплопроводность: на режущей кромке выделяется значительное количество тепла.
Стратегия: используйте охлаждающую жидкость под высоким-давлением-большим объемом для рассеивания тепла, продления срока службы инструмента и удаления стружки.
Проблемы и соображения, связанные со сваркой:
Сварка GH901 сложна и требует особой осторожности из-за ее дисперсионно-твердеющей природы.
Штамм-Склонность к возрастному растрескиванию. Это основной риск. Зона -термического воздействия (HAZ) нагревается до температуры, при которой происходит осаждение и упрочнение, в то время как окружающий материал сжимается, вызывая высокие растягивающие напряжения, которые могут вызвать растрескивание.
Стратегия:
Сварка в растворе-отожженном состоянии.
Используйте подходящий или-перелегированный присадочный металл, например ERNiFeCr-1.
Используйте методы с низким тепловложением, такие как газовая вольфрамовая дуговая сварка (GTAW/TIG).
Используйте предварительный-нагрев и строгий контроль температуры между проходами.
Термическая обработка после-сварки (PWHT) почти всегда обязательна. Полный цикл растворения-растворения и выдержки идеально подходит для восстановления однородной микроструктуры и механических свойств без трещин-по всему сварному соединению.
5. Как характеристики прутка GH901 определяют его место в более широком развитии никель-железных суперсплавов?
GH901 занимает классическую и прочную позицию в семействе высокоэффективных-сплавов, представляя собой вершину в разработке высоко-прочных суперсплавов с низким-расширением для критически важных вращающихся компонентов.
Спектр производительности и развития:
Раннее поколение/низкое расширение: Incoloy 903 и 907
Позиция: Разработан с упором на достижение очень низкого и постоянного КТР за счет добавок кобальта и ниобия, часто в ущерб свариваемости и некоторой прочности.
Применение: Используется для валов и колец, где температурное несоответствие является абсолютным основным фактором конструкции.
Сбалансированная производительность/рабочая лошадка в отрасли: GH901 (Incoloy 901)
Позиция: Эталонный сплав, который успешно сочетает в себе высокую прочность, хорошее сопротивление ползучести и низкий КТР с достаточной ковкостью для больших сечений.
Применение: популярный-материал на протяжении десятилетий для изготовления дисков и валов промышленных газовых турбин, а также валов авиационных-двигателей.
Усовершенствованное поколение/повышенная свариваемость: Incoloy 909 (N19909)
Позиция: Прямой потомок GH901, разработанный с более строгим контролем состава и добавлением ниобия, чтобы исключить необходимость стабилизирующей термообработки и значительно улучшить свариваемость и пластичность.
Применение: Используется в приложениях, аналогичных GH901, где сложность изготовления (особенно сварка) была ограничением.
Премиум/высокая температура: суперсплавы на основе никеля-(Waspaloy, Inconel 718).
Позиция: эти сплавы жертвуют преимуществом низкого-КТР никелевой-железной основы ради более высокой термостойкости и прочности, переходя к матрице с высоким-никелем.
Применение: Турбинные диски и лопатки в наиболее горячих частях двигателей, где тепловой рост контролируется другими конструктивными средствами.
Вывод по позиционированию:
Бар GH901 – специалист вне времени. Это не самый жаропрочный-сплав и не самый простой в сварке. Его непреходящая ценность заключается в проверенной и надежной работе в конкретной нише: крупных вращающихся компонентах, где контроль теплового расширения так же важен, как и достижение высокой прочности. Он представляет собой искусный металлургический компромисс, который имел важное значение для разработки высокоэффективных-промышленных и аэрокосмических турбин. В то время как новые сплавы, такие как IN 909, предлагают преимущества при изготовлении, GH901 остается жизненно важным и надежным материалом в наборе инструментов инженера.
