Подробное объяснение трубного фитинга из сплава 600 ASTM B166

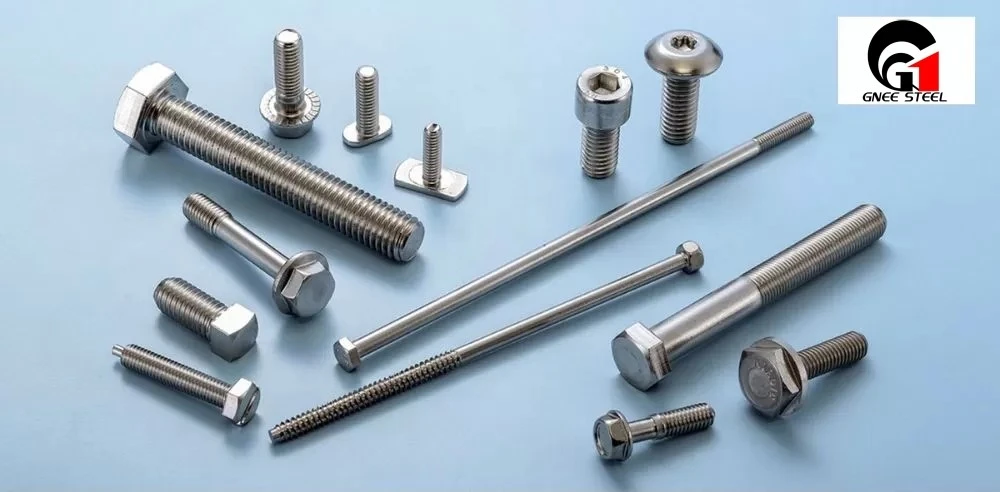

Подробное объяснение крепежа из сплава ASTM B166 600.
Крепежи из сплава ASTM B166 600 (UNS N06600, Inconel 600) — это высокоэффективные-крепежи из никелевого-хромового сплава, предназначенные для работы в экстремальных температурах (от криогенной до 2000 градусов F) и агрессивных средах, обеспечивающие исключительную прочность, стойкость к окислению и стойкость к хлоридному коррозионному растрескиванию под напряжением. Благодаря своим прочным механическим свойствам и превосходной коррозионной стойкости они идеально подходят для химической обработки, изготовления компонентов печей и аэрокосмической промышленности.
Можно ли сваривать сплав Инконель 600?
Сплав Inconel 600 можно сваривать различными методами, например сваркой вольфрамовым инертным газом (GTAW) или сваркой TIG. Другие методы включают газовую дуговую сварку (GMAW), сварку MIG и плазменно-дуговую сварку (PAW).
Формат спецификации крепежа из инконеля 600
| АСТМ/АНСИ | АСТМ Б166/АСМЕ СБ166 |
|---|---|
| Материал | Крепеж из сплава Инконель 600 |
| Стандарт: |
JIS, ASTM,BS, GB, DIN, IS, ISO АСМЭ Б18.5 АНСИ Б 28.2.4 1 М Длина шпильки определяется стандартом ASME B16.5. АНСИ Б 18.2.4 2 М Шестигранные гайки определены в ASME B18.2.2. ДИН:DIN 931, DIN 970, 934 DIN DIN 933 UTS – Единый стандарт резьбы:NPTF, UNS, NPT, UNF, UNC, UNEF ИСО – Международная организация по стандартизации: ISO 4033, ISO 4032, стандарты JIS |
| Отделка: | Цинк (желтый, белый, синий, черный), черный оксид, Dacroment, Геометрия, никелирование, анодирование, цинк-никель, Нержавеющая сталь: пассивированная Яркое цинкование (BZP), самоцветное-окрашивание, горячее цинкование (HDG), нержавеющая сталь, шерардированное покрытие, покрытие, нанесенное механическим способом, а также какое-либо специальное покрытие, например DACROMET. |
| Длина | от 3 мм до 200 мм |
| Размер | от М02 до М160 |
| Темы: | BSW, UNC, BSF, UNF МЕТРИЧЕСКИЕ или по мере необходимости |
| М3, М14, М2,5, М2, М12, М5, М6, М4, М20, М16, М30, М24, М36, М8, М10 и т. д. | |
| Типы гаек | Гайка с шестигранной головкой Inconel 600, контргайка, соединительная гайка, квадратная гайка, барашковая гайка, панельная гайка, желудевые гайки, Т-гайка, куполообразная гайка, проушина и т. д. |
| Типы болтов | Болт с квадратным сечением Inconel 600, болт с шестигранной головкой, болт с потайной головкой, Т-болт, болт с шестигранной головкой, болт с проушиной, U-образный болт, болт с задержкой и т. д. |
| Типы винтов | Винт с резьбой Inconel 600, винт с головкой под торцевой ключ, глухая заклепка, установочный винт с головкой под торцевой ключ, винт с буртиком, винт для бетона, анкерный винт, крепежный винт, винт для панели, винт с шестигранной головкой и т. д. |
| Типы шпилек | Стяжные тяги Inconel 600, резьбовые шпильки, стяжки, двусторонние шпильки и т. д. |
| Типы шайб | Стопорная шайба Inconel 600, машинные шайбы, звездчатые шайбы, уплотнительная шайба, разрезная шайба и т. д. |
Химический анализ крепежных изделий Inconel 600
|
Элемент |
Содержание (%) |
|
Никель, Ni |
72,0 мин. |
|
Кремний, Си |
0,50 макс. |
|
Углерод, С |
0,15 макс. |
|
Сера, С |
0,015 макс. |
|
Медь, Cu |
0,50 макс. |
|
Железо, Fe |
6.0-10.0 |
|
Марганец, Мн |
1,00 макс. |
Предел текучести болтов Inconel 600
|
Плотность |
8,47 г/см3 |
|
Точка плавления |
1413 градусов (2580 градусов по Фаренгейту) |
|
Предел прочности |
Пси – 95 000, МПа – 655 |
|
Предел текучести (смещение 0,2%) |
Пси – 45 000, МПа – 310 |
|
Удлинение |
40 % |
Винты Inconel 600, эквивалентная марка
|
Сплав |
Общее имя |
Сопутствующая спецификация |
|||
|---|---|---|---|---|---|
|
Британский |
Европейский |
АСТМ |
УНС |
||
|
Сплав 600 |
Инконель 600® |
БС 3076 НА 14 |
2.4816 |
B166 |
N06600 |
Виды головок болтов Inconel 600
Таблица веса гаек из сплава 600
| Размер | Готовый шестигранник | Тяжелый гекс | Готовое варенье | Тяжелый шестигранный джем | Квадрат | Тяжелый квадрат |
| 1/2″ Гайка | 3.75 | 6.54 | 2.62 | 4.00 | 5.78 | 7.87 |
| 5/8″ Гайка | 7.33 | 11.9 | 4.93 | 6.96 | 10.8 | 14.3 |
| 3/4″ Гайка | 11.9 | 19.3 | 7.70 | 11.0 | 15.4 | 23.5 |
| 7/8″ Гайка | 19.0 | 29.7 | 12.0 | 16.7 | 24.5 | 36.2 |
| 1″ Гайка | 28.3 | 42.5 | 17.6 | 23.5 | 36.3 | 51.5 |
| 11/8″ Гайка | 40.3 | 59.2 | 24.7 | 32.4 | 52.5 | 72.4 |
| 11/4″ Гайка | 54.3 | 78.6 | 36.1 | 45.8 | 70.6 | 95.5 |
| 13/8″ Гайка | 73.0 | 102 | 47.9 | 59.3 | 94.5 | 125.0 |
| 11/2″ Гайка | 94.3 | 131 | 60.9 | 74.8 | 122 | 161 |
| 15/8″ Гайка | 162 | 91.6 | ||||
| 13/4″ Гайка | 151 | 204 | 100 | 114 | ||
| 17/8″ Гайка | 241 | 134 | ||||
| 2″ Гайка | 224 | 299 | 140 | 165 | ||
| 21/4″ Гайка | 419 | 227 | ||||
| 21/2″ Гайка | 564 | 332 | ||||
| 23/4″ Гайка | 738 | 429 | ||||
| 3-дюймовая гайка | 950 | 545 | ||||
| 31/4″ Гайка | 1194 | 651 | ||||
| 31/2″ Гайка | 1526 | 851 | ||||
| 33/4″ Гайка | 1812 | 1005 | ||||
| 4″ Гайка | 2180 | 1200 |
Таблица крутящих моментов шпильки Inconel 600
|
Фланец |
B16.5 Класс 150 RF/кольцевые прокладки |
B16.5 Класс 150 FF/ Полнолицевые прокладки |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Крутящий момент/раунд (футы{{0}фунты) |
Последовательность затяжки шпилек |
Крутящий момент/раунд (футы{{0}фунты) |
Последовательность затяжки шпилек |
|||||||
|
1-й |
2-й |
Финал |
Чертеж/Номер. |
Размер болта |
1-й |
2-й |
Финал |
Чертеж*/Нет. |
Размер болта |
|
|
1/2″ |
10 |
20 |
30 |
4-болтовый |
1/2″ |
20 |
40 |
60 |
4-болтовый |
1/2″ |
|
3/4″ |
13 |
27 |
40 |
4-болтовый |
1/2″ |
20 |
40 |
60 |
4-болтовый |
1/2″ |
|
1″ |
15 |
30 |
50 |
4-болтовый |
1/2″ |
20 |
40 |
60 |
4-болтовый |
1/2″ |
|
1-1/4″ |
20 |
40 |
60 |
4-болтовый |
1/2″ |
20 |
40 |
60 |
4-болтовый |
1/2″ |
|
1-1/2″ |
20 |
40 |
60 |
4-болтовый |
1/2″ |
20 |
40 |
60 |
4-болтовый |
1/2″ |
|
2″ |
40 |
80 |
120 |
4-болтовый |
5/8″ |
40 |
80 |
120 |
4-болтовый |
5/8″ |
|
2-1/2″ |
40 |
80 |
120 |
4-болтовый |
5/8″ |
40 |
80 |
120 |
4-болтовый |
5/8″ |
|
3″ |
40 |
80 |
120 |
4-болтовый |
5/8″ |
40 |
80 |
120 |
4-болтовый |
5/8″ |
|
3-1/2″ |
40 |
80 |
120 |
8-болтовый |
5/8″ |
40 |
80 |
120 |
8-болтовый |
5/8″ |
|
4″ |
40 |
80 |
120 |
8-болтовый |
5/8″ |
40 |
80 |
120 |
8-болтовый |
5/8″ |
|
5″ |
60 |
120 |
200 |
8-болтовый |
3/4″ |
60 |
120 |
200 |
8-болтовый |
3/4″ |
|
6″ |
60 |
120 |
200 |
8-болтовый |
3/4″ |
60 |
120 |
200 |
8-болтовый |
3/4″ |
|
8″ |
60 |
120 |
200 |
8-болтовый |
3/4″ |
60 |
120 |
200 |
8-болтовый |
3/4″ |
|
10″ |
95 |
190 |
320 |
12-болтовый |
7/8″ |
95 |
190 |
320 |
12-болтовый |
7/8″ |
|
12″ |
95 |
190 |
320 |
12-болтовый |
7/8″ |
95 |
190 |
320 |
12-болтовый |
7/8″ |
|
14″ |
147 |
294 |
490 |
12-болтовый |
1″ |
147 |
294 |
490 |
12-болтовый |
1″ |
|
16″ |
147 |
294 |
490 |
16-болтовый |
1″ |
147 |
294 |
490 |
16-болтовый |
1″ |
|
18″ |
213 |
426 |
710 |
16-болтовый |
1-1/8″ |
213 |
426 |
710 |
16-болтовый |
1-1/8″ |
|
20″ |
213 |
426 |
710 |
20-болтовый |
1-1/8″ |
213 |
426 |
710 |
20-болтовый |
1-1/8″ |
|
24″ |
300 |
600 |
1,000 |
20-болтовый |
1-1/4″ |
300 |
600 |
1,000 |
20-болтовый |
1-1/4″ |
Доступный запас крепежных изделий Inconel 600
|
ASTM B166 Инконель 600 Промышленный крепеж Винты Inconel WERKSTOFF NR. 2.4816 Крепежи Инконель 600 Винт с головкой под торцевой ключ Inconel 600 Плоские шайбы Inconel 600 ASTM B166 Болты из инконеля 600 S Установочный винт Инконель 600 Машинный болт Инконель 600 Машинные винты Инконель 600 Инконель 600 Резьбовой стержень ASTM B166 Крепеж из инконеля 600 Шестигранные соединительные гайки Inconel UNS N06600 Шпильки из инконеля 600 Тяжелые шестигранные гайки Inconel 600/шестигранные гайки ASTM B166 Крепеж из инконеля 600 Инконель 600 Болты |
Соединительные гайки из сплава инконель 600 Конструкционные болты из сплава Инконель 600 Болты U из сплава Инконель 600 Гайка панели Inconel WERKSTOFF NR. 2.4816 Шпильки из сплава инконель 600 Тяжелые шестигранные гайки из сплава Инконель 600 Инконель UNS N06600 Установочный винт Шайба из сплава Инконель 600 Крепеж из сплава Инконель 600 Винты из сплава инконель 600 Пружинные шайбы из сплава Инконель 600 Шестигранные куполообразные колпачковые гайки из сплава Inconel 600 Конструкционные болты из сплава Инконель 600 Морские якоря из сплава Инконель 600 Машинный болт из сплава Инконель 600 Машинные винты из сплава Инконель 600 |
Почему стоит выбрать Gnee в качестве поставщика сплавов на основе никеля-
✅ Более 18 лет опыта экспорта, продукция продается в более чем 80 стран мира.
✅ Сертифицировано ISO, SGS и BV.
✅ Глобальный склад труб, пластин и стержней из сплавов инконель, хастеллой, инколой и монель.
✅ Доступны услуги по индивидуальной обработке, включая резку, полировку, обработку на станке с ЧПУ и упаковку.
✅ Быстрая доставка в течение 7-15 дней при поддержке глобальных логистических партнеров.
📦 Упаковка и доставка.
Вся продукция из нержавеющей стали упаковывается следующими методами:
Деревянные поддоны или ящики
Влагостойкая-упаковка
Этикетки с номером печи, стандартами и размерами.
Отправка по всему миру морским, воздушным или экспресс-доставкой
Gnee Steel также поставляет нестандартные изделия из Inconel 600 различных размеров и спецификаций. Пожалуйста, пришлите нам свои чертежи для расчета!
