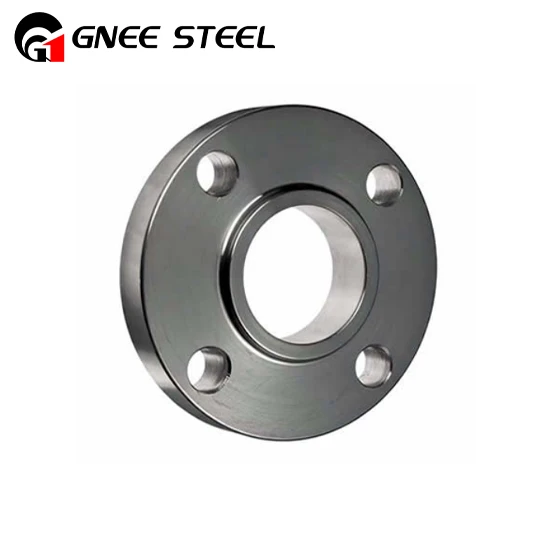

Наденьте фланцы
Являясь ведущим поставщиком и производителем в Китае, компания GNEE Steel предлагает экономичную-эффективную- продукцию из сплавов на основе никеля.
- Отправить электронное-письмо:ss@gneesteel.com
- Тел:+8615824687445
Накидные (SO) фланцы — это тип фланцев, которые имеют плоскую поверхность на уплотнительной поверхности и обычно используются в приложениях с низким давлением. Их называют «надеваемыми», потому что их можно легко надеть на конец трубы или фитинга, а затем приварить на место. Они также имеют расточенный внутренний диаметр, соответствующий внешнему диаметру трубы, что обеспечивает плавный поток жидкостей или газов.
| Тип продукта | Накидной трубный фланец, накидные фланцы ASME 16.5 / фланцы SORF |
|---|---|
| Размер | От ½ дюйма (15 НБ) до 48 дюймов (1200 НБ) |
| Сорт | 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND -6, 10, 16, 25, 40 и т. д. |
| Накладные фланцы из нержавеющей стали | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H,904L |
| Фланцы из углеродистой стали | ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Накладные фланцы из легированной стали | ASTM/ASME A/SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91 |
| Дуплексные стальные скользящие фланцы | ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| Специализируйтесь | Согласно рисунку |
| Стандартный | ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48, JIS, DIN, BS4504, SABS1123, EN 1092-1, UNI, AS2129, ГОСТ -12820 DIN : DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 БС: БС4504, БС4504, БС1560, БС10 |
| Тип соединения/Тип фланца | Соединение кольцевого типа, торцевое соединение внахлестку, выступающая поверхность, плоская поверхность, большое соединение «папа-мама», маленькое соединение «папа-папа», большой шпунт и паз, малый шпунт и паз |
Типы накидных фланцев и их применение
Существует два основных типа накидных фланцев, каждый из которых предназначен для удовлетворения конкретных требований и применений в трубопроводных системах:
Стандартные накидные фланцы
Стандартные или скользящие фланцы с выступающей поверхностью имеют выступ на уплотняющей поверхности. Эта особенность обеспечивает платформу для прокладки, обеспечивая надежное уплотнение между фланцем и прилегающей трубой или фитингами. В результате они хорошо подходят для применений с низким давлением, когда силы затяжки болтов могут достаточно сжать прокладку, чтобы предотвратить утечки.
Фланцы с нахлесточным соединением
Надвижные фланцы с нахлестом имеют плоскую поверхность и отдельный опорный фланец. Опорный фланец надевается на конец трубы и выравнивается с заглушкой нахлесточного соединения, которая затем присоединяется к трубе. Такая конструкция допускает вращательное движение, обеспечивая гибкость выравнивания во время установки или обслуживания. Они часто используются в системах, требующих частой разборки, теплового расширения или сжатия.
Использование накладных фланцев
Накладные фланцы обычно используются в следующих случаях:
Приложения низкого давления:Накладные фланцы широко используются в системах с низким давлением, например, в водопроводах и газопроводах, где давление не превышает 300 фунтов на квадратный дюйм.
Химические и нефтехимические заводы:Накидные фланцы широко распространены на химических и нефтехимических заводах, где они соединяют трубопроводные системы и оборудование.
Системы отопления, вентиляции и кондиционирования:Накладные фланцы широко распространены в системах HVAC (отопление, вентиляция и кондиционирование воздуха), где они используются для соединения воздуховодов и трубопроводов.
Водоочистные сооружения:Фланцы Slip On находят свое применение на станциях водоочистки, которые соединяют трубопроводные системы и оборудование.
Пищевая промышленность и промышленность по производству напитков:Фланцы Slip On широко распространены в пищевой промышленности и производстве напитков, где они используются для соединения трубопроводных систем и оборудования.
Преимущества накладного фланца
- Более низкая стоимость установки
- Легче совмещать с другими деталями во время установки.
- Лучшее предотвращение утечек
- Сварка внутри и снаружи фланца
- Сокращение времени для точной резки труб
- Поскольку труба скользит по фланцу, она совместима с нижней втулкой на скользящем фланце.
Упаковка и доставка
